Hliníkový trapézový mostík H100 L330 s tesnením EPDM 2 mm pre montáž FV panelov
Zanechať spätnú väzbu k produktu
Hliníkový trapézový mostík H100 L330 pre montáž FV panelov. Hliník so štandardnou anodizáciou, tesnenie EPDM 2 mm. Dĺžka 330 mm, výška 100 mm, šírka základne 116 mm. Montážny kanál 9×16 mm. Hmotnosť 0,3 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-778
Popis
Hliníkový trapézový mostík H100 L330 s tesnením EPDM 2 mm na montáž FV

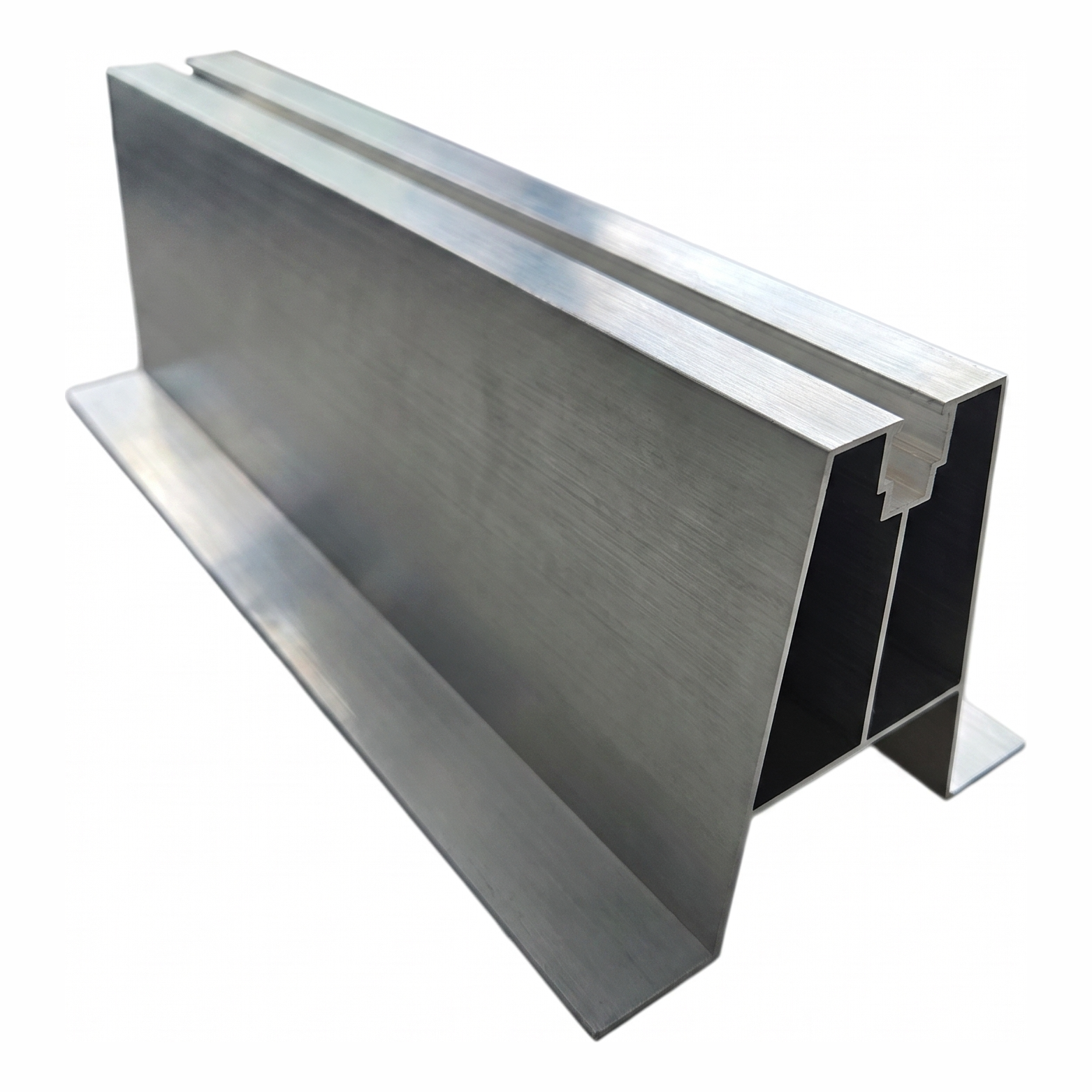

Hliníkový trapézový mostík H100 L330 je hotový strešný adaptér určený na upevnenie fotovoltických konštrukcií na strechách pokrytých trapézovým plechom. Vďaka výrobcovskému tesneniu EPDM hrúbky 2 mm mostík zabezpečuje tesné priľnutie k vlne plechu, čím eliminuje potrebu dodatočného tesnenia a výrazne urýchľuje montáž.
Profil je vyrobený z hliníka so štandardnou anodizačnou úpravou, čo zaručuje vysokú odolnosť voči korózii a dlhoročnú trvanlivosť v vonkajších podmienkach. Trapézový tvar prierezu dokonale kopíruje geometriu bežných strešných plechov — mostík sa stabilne opiera o hrebene vĺn a rovnomerne prenáša zaťaženie na nosnú konštrukciu strechy.
Horná časť profilu je vybavená montážnym kanálom so šírkou otvoru 9 mm a hĺbkou 16 mm, ktorý umožňuje rýchle upevnenie montážnych koľajníc alebo svoriek pomocou háčikových skrutiek alebo T-matíc. Toto riešenie umožňuje flexibilné polohovanie prvkov FV konštrukcie bez potreby vŕtania dodatočných otvorov.

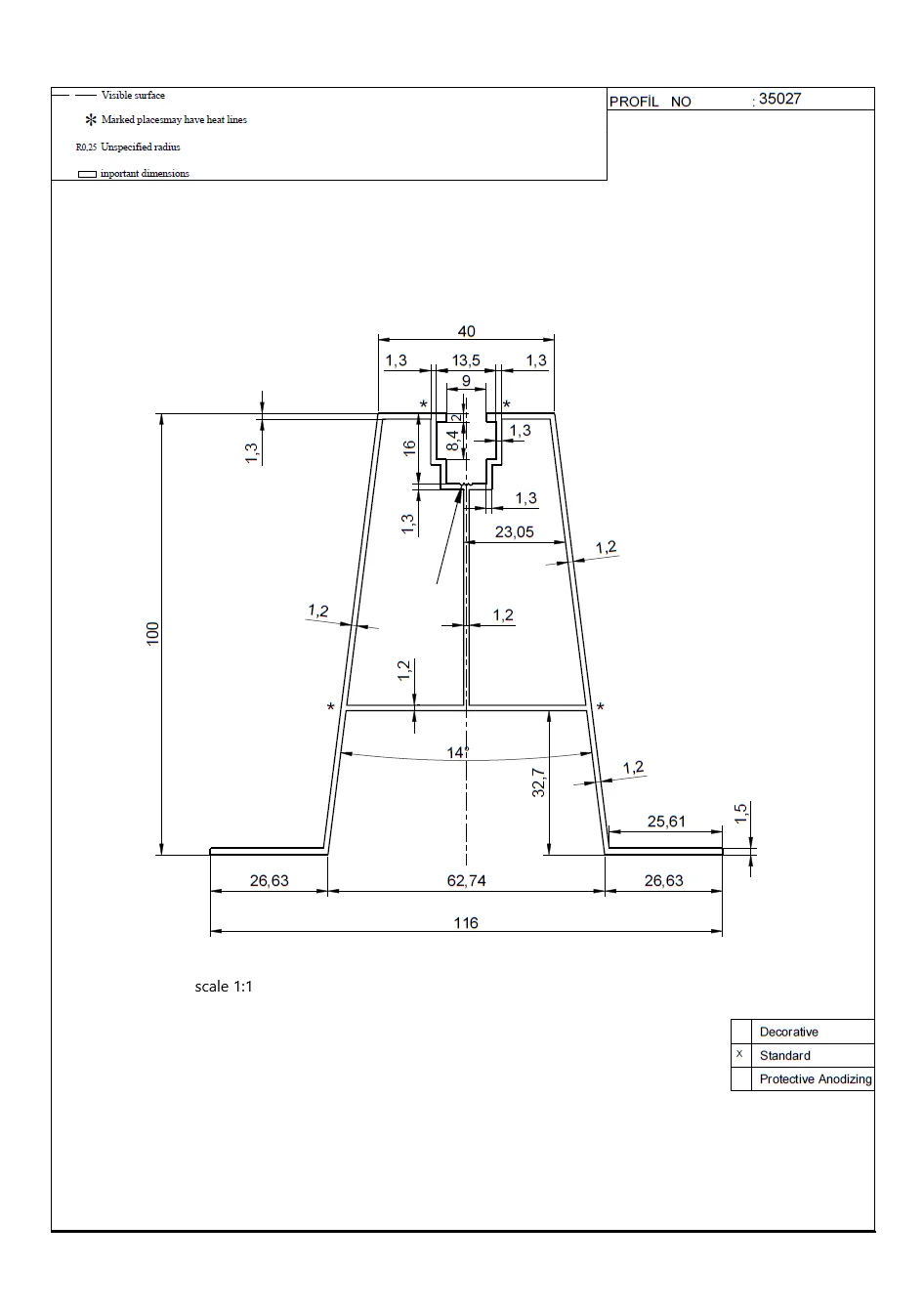

Rozmery a geometria profilu
- Dĺžka mostíka: 330 mm
- Celková výška: 100 mm
- Celková šírka základne: 116 mm
- Šírka hornej plošiny: 40 mm
- Vnútorná šírka základne: 62,74 mm
- Šírka bočných nôžok: 26,63 mm (každá)
- Uhol sklonu bočných stien: 14°
Montážny kanál (horná časť profilu)
- Šírka vstupného otvoru: 9 mm
- Vnútorná šírka kanála: 13,5 mm
- Hĺbka kanála: 16 mm
- Hĺbka dolnej komory kanála: 8,4 mm
- Hrúbka lemu kanála: 2 mm
Hrúbky stien a konštrukcia
- Hrúbka bočných stien: 1,2 mm
- Hrúbka vnútornej priečky: 1,2 mm
- Hrúbka stien hornej plošiny: 1,3 mm
- Hrúbka nôžky základne: 1,5 mm
- Nedefinovaný polomer: R0,25 mm
- Výška po vnútornú priečku: 32,7 mm
Parametre produktu
- Materiál profilu: hliník (štandardná anodizácia)
- Tesnenie: EPDM 2 mm
- Hmotnosť: 0,438 kg
- Gabaritové rozmery: D 330 × V 100 mm
Trapézový mostík je nevyhnutným prvkom spájajúcim strešný plech s nosnou konštrukciou FV panelov. Vďaka tesneniu EPDM chráni strešnú krytinu pred prienikom vody v miestach upevnenia a hliníková konštrukcia výrazne nezaťažuje strechu. Univerzálna geometria zabezpečuje, že profil pasuje k najpopulárnejším trapézovým plechom používaným v priemyselnom a skladovom stavebníctve.
