Hliníkový trapézový mostík H-70 s tesnením EPDM, 400 mm, na montáž fotovoltaických panelov na trapézový plech. Hliníková zliatina 6060, prierez 114 × 70 mm, hrúbka steny 1,7–1,8 mm, hmotnosť 2,03 kg/m. Montážny kanál pre stredové a koncové svorky.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Popis
Hliníkový trapézový mostík H-70 s EPDM 400 mm – montáž FV na trapézový plech

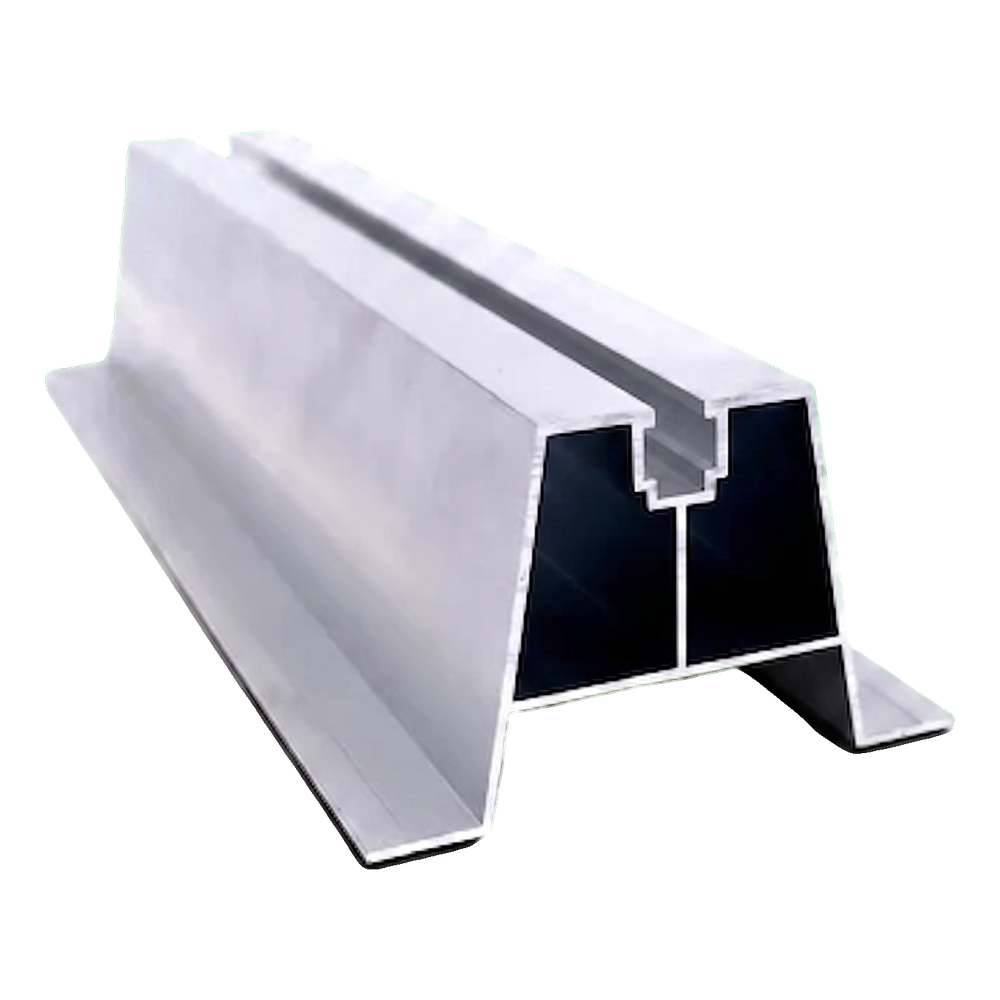

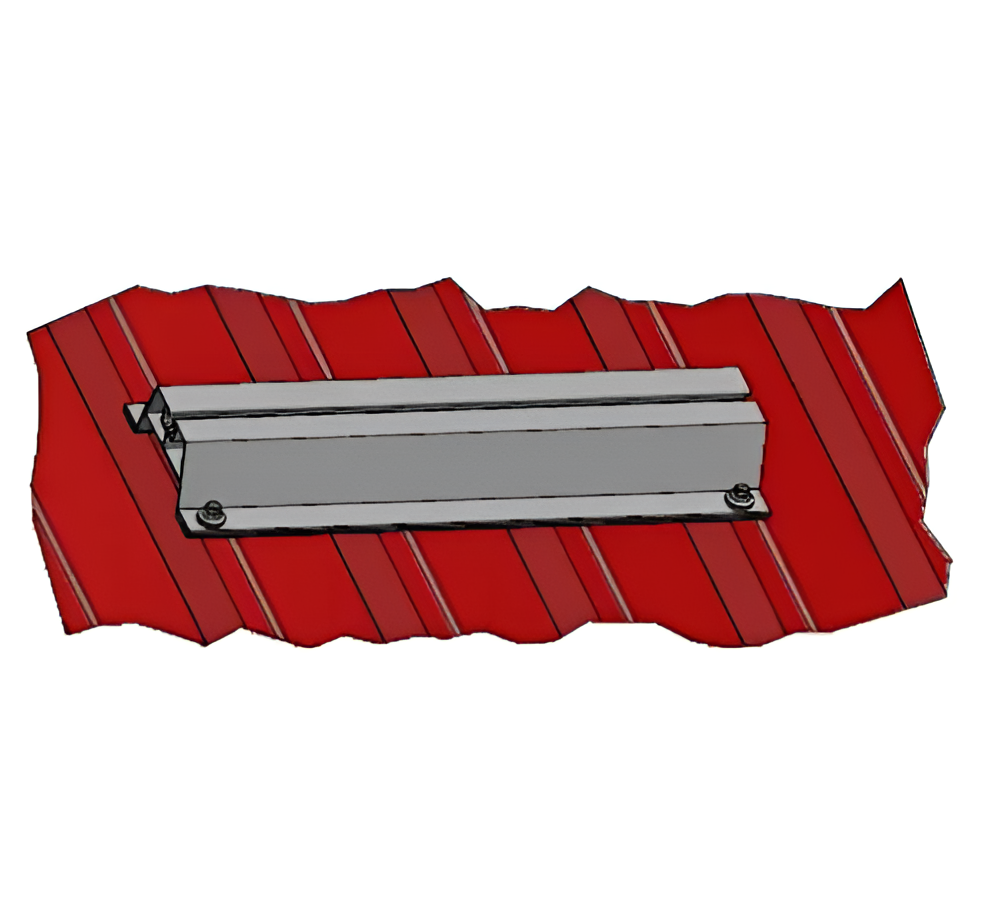

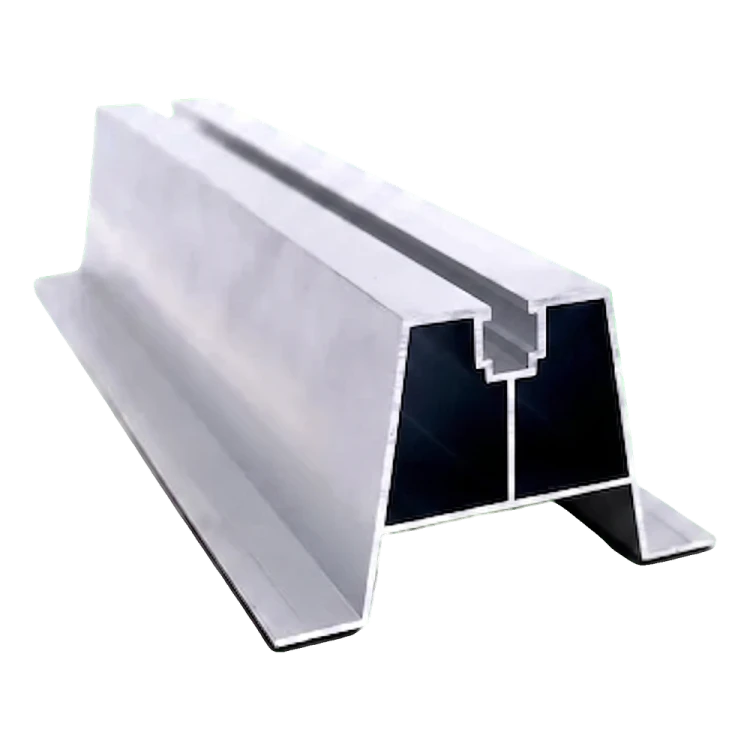

Trapézový mostík H-70 s tesnením EPDM je hliníkový mostíkový profil navrhnutý na priamu montáž fotovoltaických panelov na strechách krytých trapézovým plechom. Výška profilu zabezpečuje vhodný odstup medzi modulom a povrchom strechy, čo umožňuje voľné prúdenie vzduchu pod panelom. Prirodzená ventilácia podporuje chladenie modulov, čo priamo prispieva k udržaniu ich výkonu v horúcich dňoch. Profil je vyrobený z hliníkovej zliatiny 6060, ktorá sa vyznačuje vysokou odolnosťou voči korózii a dobrou mechanickou pevnosťou. Spodná časť mostíka je vybavená tesnením EPDM, ktoré chráni strešnú krytinu pred poškodením a zabezpečuje tesné priliehanie k trapézovému plechu. Horná lišta s montážnym kanálom umožňuje rýchle upevnenie stredových a koncových svoriek pomocou skrutiek s vnútorným šesťhranom a štvorcových matíc — bez potreby špeciálneho náradia.
Výhody mostíkového profilu H-70
- Profil so zvýšenou konštrukciou zabezpečuje ventilačný priestor medzi panelom a strechou, čím podporuje prirodzené chladenie modulov

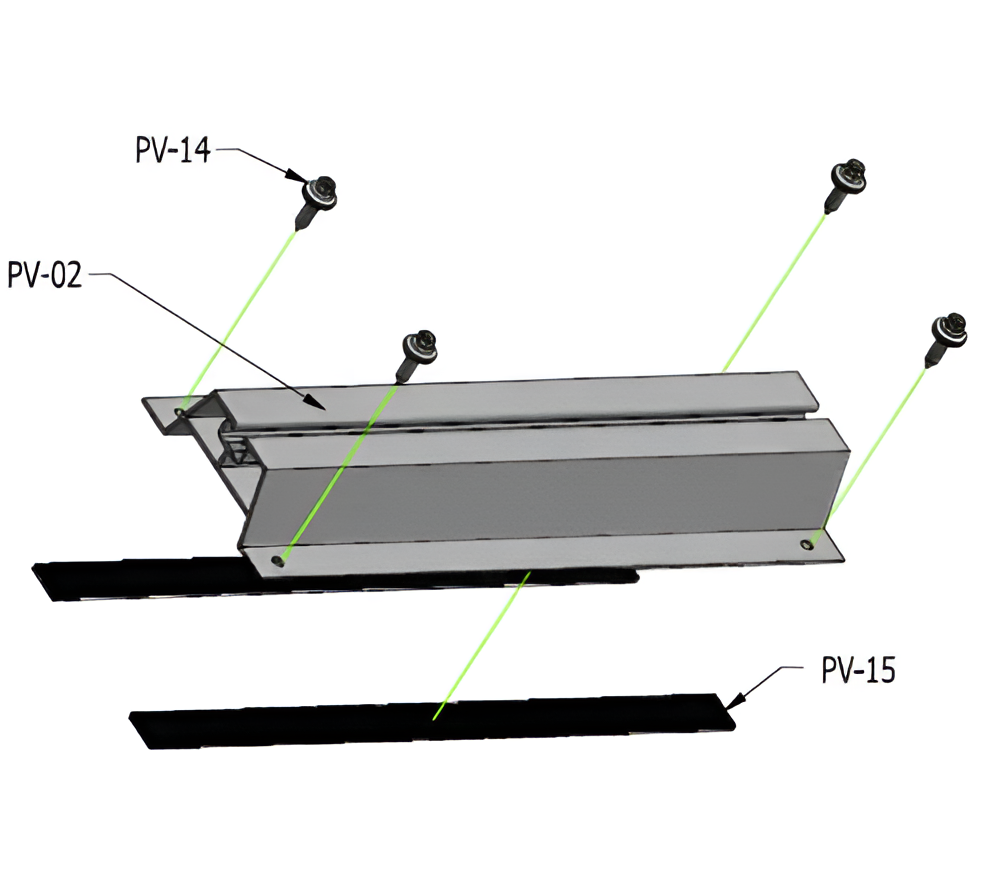

- Tesnenie EPDM na pätkách profilu chráni trapézový plech pred poškriabaním a eliminuje galvanický kontakt hliníka s oceľou strešnej krytiny
- Hliník 6060 je vhodný na eloxovanie, čo umožňuje dosiahnuť ďalšiu antikoróznu ochranu a estetickú povrchovú úpravu

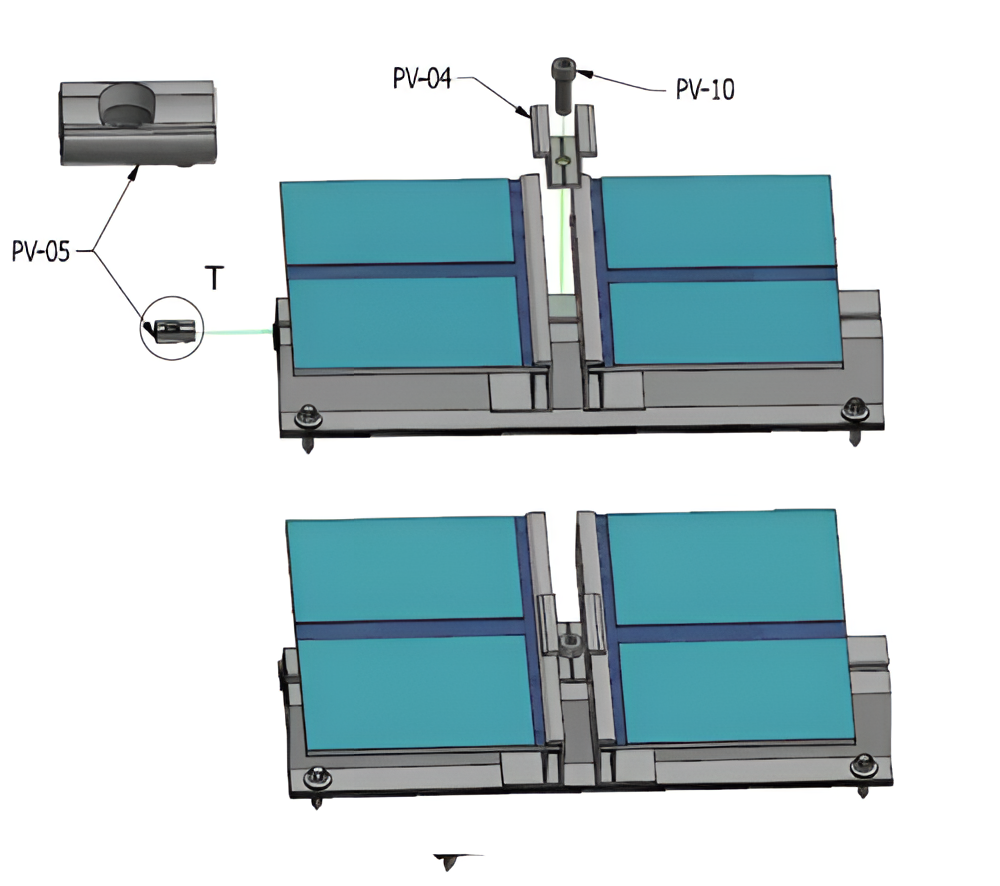

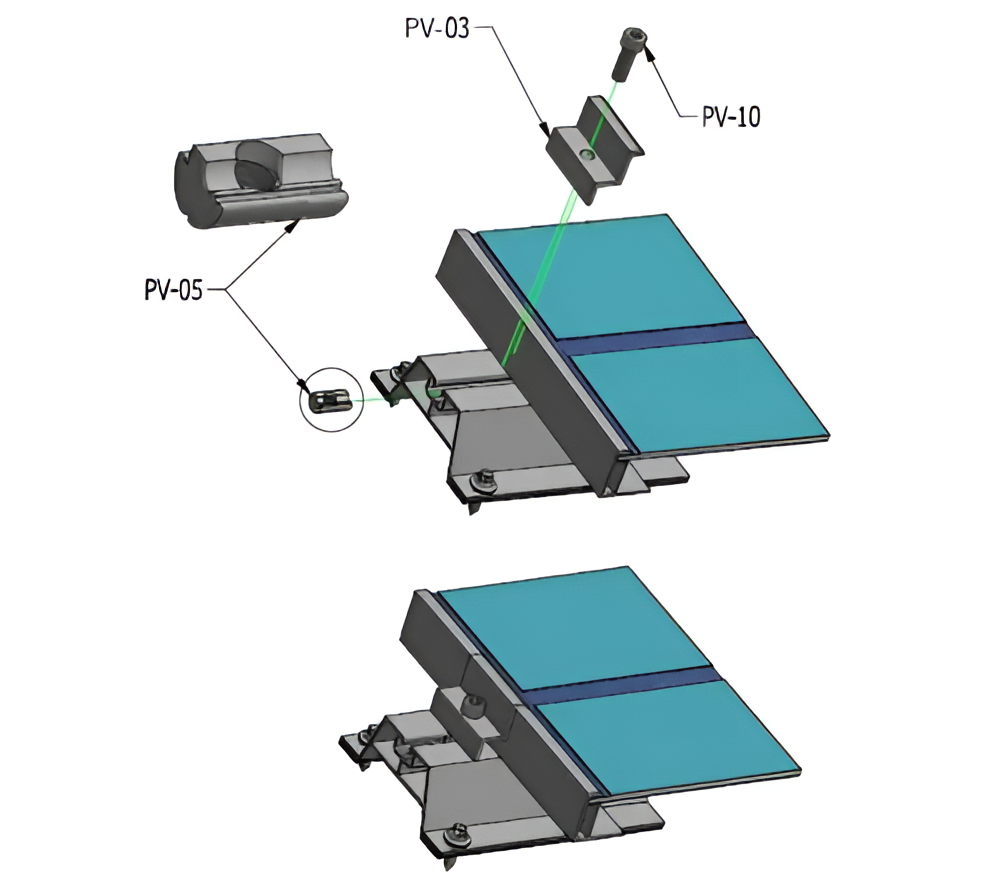

- Univerzálny montážny kanál v hornej lište spolupracuje so stredovými a koncovými svorkami štandardných FV systémov
- Montážne otvory sa vyhotovujú priamo na mieste počas inštalácie, čo umožňuje presne prispôsobiť rozstup konkrétnemu profilu plechu

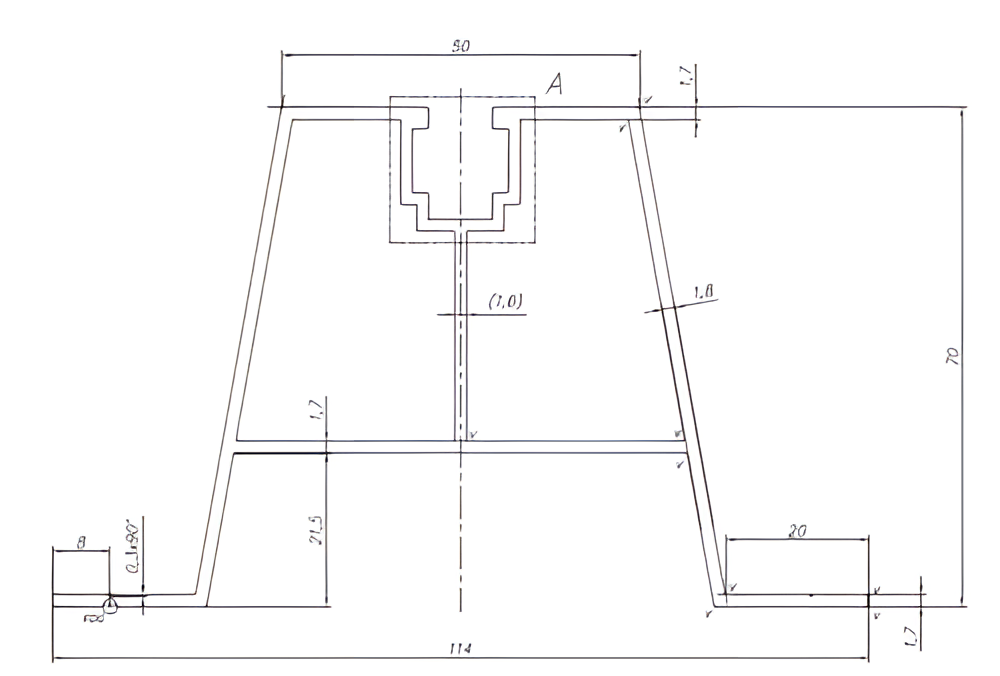

Technický výkres znázorňuje úplný priečny prierez profilu s vyznačenými rozmermi kľúčových konštrukčných prvkov. Viditeľný je charakteristický trapézový tvar nožičiek, centrálny montážny kanál v hornej lište a drážka na zasunutie štvorcových matíc. Podrobné rozmery profilu nájdete v karte Rozmery nižšie.
