Hliníkový trapézový mostík H-70 s EPDM 330 mm – typ 2 pre trapézový plech
produkt nedostupný
pridať do zoznamu želaní
5
Popis
Hliníkový trapézový mostík H-70 s EPDM 330 mm – typ 2 pre trapézový plech

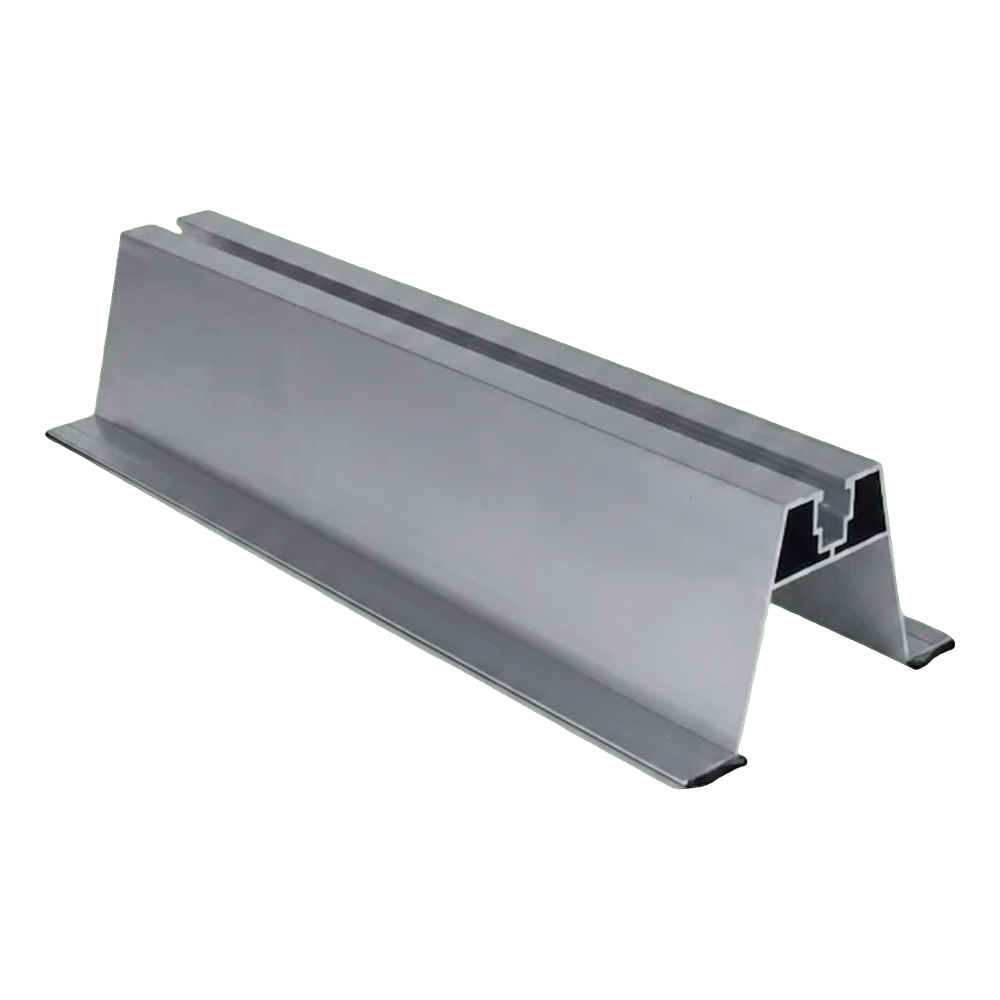

Trapézový mostík H-70 s EPDM je hliníkový montážny profil určený na priame upevnenie fotovoltaických panelov na strechách pokrytých trapézovým plechom. Variant typ 2 je určený pre vyššie strešné spoje — výška profilu zabezpečuje voľné prúdenie vzduchu pod modulmi, čo umožňuje ich prirodzené chladenie a odsadenie od zohriateho povrchu strechy. Profil je vybavený horným montážnym kanálom, do ktorého sa upevňujú stredové a koncové klemy pomocou skrutiek s vnútorným šesťhranom a štvorhranných matíc. Na pätkách profilu sú osadené EPDM tesnenia, ktoré tlmia vibrácie, chránia povrchovú úpravu plechu pred poškriabaním a utesňujú miesto styku s krytinou strechy. Otvory pre skrutky upevňujúce k plechu sa vyhotovujú priamo na stavbe — vďaka tomu montér prispôsobí rozstup otvorov rozstupu vĺn trapézu.
Výhody pre montážny tím
- Výška 70 mm odsadzuje modul od strechy — lepšia ventilácia a nižšie prevádzkové teploty panelov
- EPDM tesnenie na pätkách chráni povrchovú úpravu plechu a zlepšuje priľnavosť profilu
- Montážny kanál kompatibilný so stredovými a koncovými klemami — univerzálny systém upevnenia
- Montážne otvory sa vyhotovujú na mieste, čo umožňuje prispôsobiť mostík akémukoľvek profilu trapézu
- Hliník 6060 odolný voči korózii — bezúdržbová prevádzka počas celej životnosti inštalácie
Výkres prierezu zobrazuje trapézový tvar profilu so širokou základňou a montážnym kanálom na vrchu. Detail vľavo dole zobrazuje prierez EPDM tesnenia osadeného na pätke profilu. Všetky rozmery prierezu nájdete v tabuľke špecifikácií nižšie.
