Hager prúdový chránič 40A 4P 30mA typ AC
produkt nedostupný
pridať do zoznamu želaní
Popis

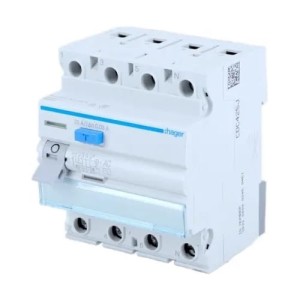

Hager Prúdový Chránič 40A 4P 30mA Typ AC
Prúdový chránič 4P 40A 30mA Typ AC CDC440J značky HAGER je elektrické zariadenie navrhnuté na okamžité odpojenie obvodu, keď zistí nerovnosť v prúdoch vytekajúcich a vtekajúcich do obvodu.
Model CDC440J sa používa predovšetkým na zabezpečenie ochrany pred zásahom elektrickým prúdom v prípade priameho alebo nepriameho dotyku. Navyše pomáha obmedzovať riziko poškodenia zariadení a predchádza vzniku požiarov spôsobených elektrickými poruchami.
Najdôležitejšie vlastnosti
- Stabilná a spoľahlivá montáž na montážnu lištu pomocou pevného kovového držiaka.
- Zabezpečuje ochranu pred dotykom (IP2x) aj pri použití fázových lišt.
- Kryt svorky zabraňujúci nesprávnemu pripojeniu vodičov, čo minimalizuje riziko montážnych chýb.
- Indikátor rozdielového prúdu umožňujúci rýchle rozpoznanie, či k vypnutiu došlo kvôli rozdielovému prúdu alebo manuálnemu vypnutiu.
- Skutočný indikátor polohy kontaktu, ktorý ukazuje, či sú kontakty vypínača skutočne mechanicky otvorené.
- Bezpečné operácie pod napätím vďaka možnosti použitia izolovaných skrutkovačov, čo zabraňuje poškodeniu krytu.
- Možnosť plombovanie v špeciálnych aplikáciách, zabezpečujúca kontrolu nad neoprávneným prístupom.
- Zariadenie chráni vodiče, majetok a ľudské životy pred nebezpečnými účinkami elektrického prúdu.
- Všetky zariadenia spĺňajú požiadavky slovenských noriem a podmienky potrebné na označenie značkou CE, čo svedčí o ich kvalite a bezpečnosti.
- Možnosť rozšírenia existujúcich inštalácií vďaka 100% kompatibilite s predchádzajúcou sériou, čo uľahčuje modernizáciu systémov.
Konštrukcia
| Parameter | Hodnota |
|---|---|
| Počet pólov | 4 P |
| Montáž | DIN lišta |
Elektrické charakteristiky
| Parameter | Hodnota |
|---|---|
| Menovité prevádzkové napätie Ue (AC) | 230/400 V |
| Menovitá frekvencia | 50 Hz |
Napätie
| Parameter | Hodnota |
|---|---|
| Menovité izolačné napätie Ui | 500 V |
| Menovité impulzné výdržné napätie Uimp | 4 kV |
Prúd
| Parameter | Hodnota |
|---|---|
| Menovitý rozdielový prúd dI | 30 mA |
| Menovitý výbojový prúd (IN 8/20µs) | 0,25 kA |
| Menovitá zapínacia a vypínacia schopnosť Im | 1,5 kA |
| Menovitý podmienečný skratový prúd Inc podľa PN-EN 61008-1 | 6 kA |
| Menovitý prúd | 40A |
Výkon
| Parameter | Hodnota |
|---|---|
| Celkové stratové výkony pri menovitom prúde | 6,5 W |
| Stratové výkony na pól pri menovitom prúde | 2,3 W |
Spúšťanie
| Parameter | Hodnota |
|---|---|
| Časovo oneskorené | nie |
Odolnosť
| Parameter | Hodnota |
|---|---|
| Elektrická odolnosť (počet cyklov) | 2000 |
| Mechanická odolnosť (počet cyklov) | 4000 |
Rozmery
| Parameter | Hodnota |
|---|---|
| Hĺbka produktu | 70 mm |
| Výška produktu | 83 mm |
| Šírka produktu | 70 mm |
Inštalácia / Montáž
| Parameter | Hodnota |
|---|---|
| Uťahovací moment | 2,8Nm |
Pripojenie
| Parameter | Hodnota |
|---|---|
| Prierez pružného vodiča (lanko) v svorke | 16 mm² |
| Prierez tuhého vodiča (drôt) v svorke | 25 mm² |
| Typ pripojenia | so skrutkou |
Norma
| Parameter | Hodnota |
|---|---|
| Norma | EN 61008-1 |
| Európska smernica RoHs | v súlade |
Bezpečnosť
| Parameter | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
| Typ prúdového chrániča | AC |
Podmienky používania
| Parameter | Hodnota |
|---|---|
| Stupeň znečistenia podľa IEC 60664 / IEC 60947-2. | 2 |
| Teplota skladovania | -55 až 70 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie:
Technické údaje
| Typ ističa | prúdový chránič |
| Počet pólov | 3P+N |
| Menovitý prúd [A] | 40A |
| Reziduálny prúd [mA] | 30 mA |
| Charakteristika vypínania | AC |
| Vypínacia schopnosť [kA] | 6 kA |
| Značka | HAGER |
