Hager odpojovač DC 3-fázový 4P 32A 1000V
Zanechať spätnú väzbu k produktu
Izolačný odpínač DC 4P 32A 1000V pre fotovoltaické inštalácie. Impulzné napätie 8000V, IP20, ovládanie otočným gombíkom ON/OFF s farebným indikátorom stavu. Zhoda s normou IEC 60947-3.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Vlastnosti produktu
[PIM] rozlaczniki-izolacyjne #95
- Použitie DC (fotovoltaický)
- Typ odpájača odpájací
- Menovitý prúd [A] 32A
- Počet pólov 4P
- Menovité napätie [V] 1000V DC
- Značka HAGER
Popis

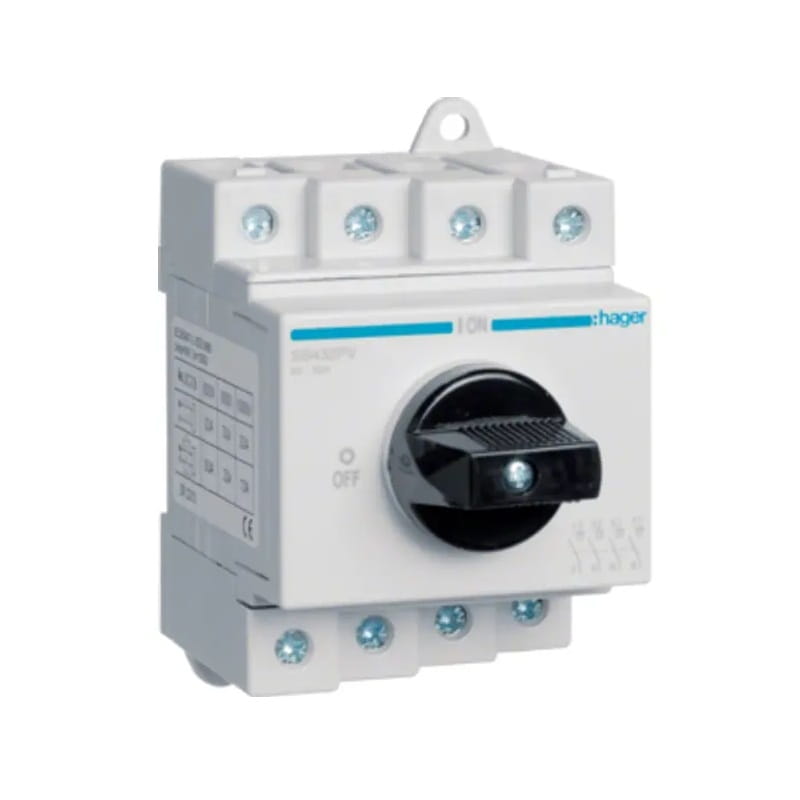

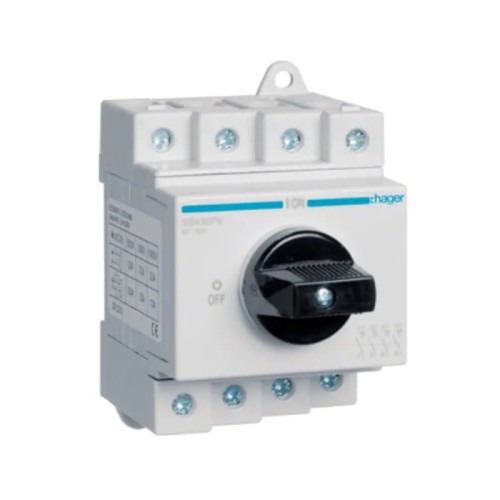

Hager Odpojovač DC 3-fázový 4P 32A 1000V
Odpojovač DC 3-fázový 4P 32A 1000V SB432PV HAGER je často označovaný ako odpojovač typu FR a je široko používaný v bytových aj priemyselných rozvádzačoch.
Jeho hlavnou funkciou je odpojenie všetkých obvodov, pričom funguje ako hlavný vypínač prúdu. Odpojovač nachádza uplatnenie takmer v každej poistkovej skrini, kde plní úlohu hlavného vypínača prúdu, a to tak v núdzových situáciách, ako aj pri rutinnej servisnej údržbe, umožňujúc trvalé oddelenie inštalácie od napájania.
Ovládaný pomocou otočného ovládača ON/OFF, tento odpojovač je vybavený aj informačným okienkom, ktoré pomocou farieb (zelená/červená) indikuje prevádzkový stav zariadenia, čo používateľom uľahčuje kontrolu nad správnosťou jeho fungovania.
Konštrukcia
| Parameter | Hodnota |
|---|---|
| Počet pólov | 4 P |
| Forma | podľa DIN EN 50173-1:2011-09 |
Funkcie
| Parameter | Hodnota |
|---|---|
| Prepínač smeru | Nie |
| Ako hlavný prepínač | Nie |
| Ako núdzové zastavenie | Nie |
| Ako bezpečnostný vypínač | Áno |
| Ako prepínač údržby / opravy | Áno |
Konfigurácia
| Parameter | Hodnota |
|---|---|
| Počet modulov | 3/5 |
Ovládacie prvky a indikátory
| Parameter | Hodnota |
|---|---|
| Integrovaný motorický pohon | Nie |
Napätie
| Parameter | Hodnota |
|---|---|
| Menovité izolačné napätie Ui | 1000 V |
| Menovité impulzné výdržné napätie Uimp | 8000 V |
| Menovité prevádzkové napätie Un (DC) | 1000 V |
Prúd
| Parameter | Hodnota |
|---|---|
| Menovitý prúd In | 32 A |
| Prípustné zaťaženie prúdom DC21 kategórie A | 32 A |
Rozmery
| Parameter | Hodnota |
|---|---|
| Hĺbka produktu | 72 mm |
| Výška produktu | 85 mm |
Výkon
| Parameter | Hodnota |
|---|---|
| Celkové straty výkonu pri menovitom prúde | 6,9 W |
| Straty výkonu na pól pri menovitom prúde | 1,7 W |
Odolnosť
| Parameter | Hodnota |
|---|---|
| Mechanická odolnosť (počet cyklov) | 10000 |
Kryt / Dvere / Vrchný prvok
| Parameter | Hodnota |
|---|---|
| Uzamykateľný | Nie |
Inštalácia / Montáž
| Parameter | Hodnota |
|---|---|
| Prispôsobený na centrálnu montáž spredu | Nie |
| Prispôsobený na montáž spredu | Nie |
| Prispôsobený na montáž na podlahu | Nie |
Vybavenie
| Parameter | Hodnota |
|---|---|
| Počet pomocných NC kontaktov | 0 |
| Počet pomocných NO kontaktov | 0 |
| Počet pomocných prepínacích kontaktov | 0 |
| Počet NC kontaktov | 0 |
| Počet NO kontaktov | 4 |
| Počet NO/NC kontaktov | 0 |
| Voliteľný motorický pohon | Nie |
| Doplnkové príslušenstvo | Nie |
Norma
| Parameter | Hodnota |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Európska smernica WEEE | sa týka |
Bezpečnosť
| Parameter | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Prevádzkové podmienky
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -40…65 °C |
| Stupeň znečistenia podľa IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladovania / prepravy | -50…90 °C |
