Hager Poistková základňa PV 2P 32A 10x38mm
produkt nedostupný
pridať do zoznamu želaní
Popis

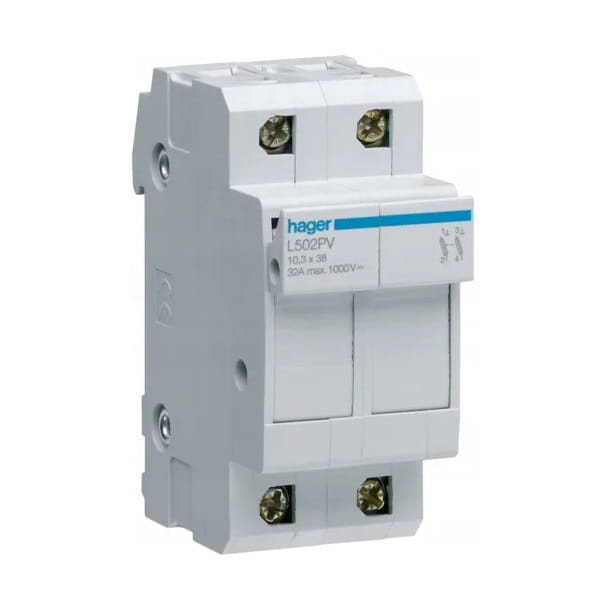

Hager Poistkový Držiak PV 2P 32A 10x38mm
Poistkový držiak PV 2P 32A 10x38 mm L502PV HAGER je prispôsobený pre poistky s rozmermi 10 x 38 mm a zabezpečuje účinnú ochranu pre PV inštalácie pracujúce v sériovej konfigurácii.
Zariadenie sa vyznačuje menovitým prúdom 32 A a maximálnym menovitým spínacím napätím 690/1000 V DC, čo ho robí vhodným na použitie v pokročilých fotovoltaických aplikáciách. Poistkový držiak Hager L502PV ponúka tiež stupeň ochrany IP20, čo znamená, že je chránený pred prístupom k jeho nebezpečným častiam, ako sú ruky alebo pevné predmety.
Konštrukcia
| Parameter | Hodnota |
|---|---|
| Počet pólov | 2 P |
| Usporiadanie pólov | 2 P |
Ovládacie prvky a indikátory
| Parameter | Hodnota |
|---|---|
| Optická signalizácia | nie |
Elektrické charakteristiky
| Parameter | Hodnota |
|---|---|
| Menovité spínacie napätie Ue (AC) | 690 / 1000 V |
| Typ napájacieho napätia | DC |
| Frekvencia | 50/60 Hz |
Napätie
| Parameter | Hodnota |
|---|---|
| Menovité izolačné napätie Ui | 690 V |
| Menovité prevádzkové napätie Un (DC) | 1000 V |
Prúd
| Parameter | Hodnota |
|---|---|
| Menovitý prúd In | 32 A |
| Menovitý prúd poistkovej vložky | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Korekčný faktor prúdu
| Parameter | Hodnota |
|---|---|
| Korekčný faktor prípustného prúdu v zostave > 10 fáz | 0,7 |
| Korekčný faktor prípustného prúdu pre 1-3 fázy vedľa seba | 1 |
| Korekčný faktor prípustného prúdu pre 4-6 fáz vedľa seba | 0,9 |
| Korekčný faktor prípustného prúdu pre 7-9 fáz vedľa seba | 0,85 |
| Korekčný faktor prípustného prúdu nad 40°C | 0,9 |
| Korekčný faktor prípustného prúdu nad 50°C | 0,8 |
| Korekčný faktor prípustného prúdu nad 20°C | 1 |
Technické údaje
| Parameter | Hodnota |
|---|---|
| Korekčný faktor prípustného prúdu nad 30°C | 0,95 |
Poistka
| Parameter | Hodnota |
|---|---|
| Charakteristika poistky | gPV |
| Veľkosť poistkovej vložky | 10,3 x 38 |
Frekvencia
| Parameter | Hodnota |
|---|---|
| Frekvencia (rozsah podľa ETIM) | 50 do 60 Hz |
Výkon
| Parameter | Hodnota |
|---|---|
| Celkové straty výkonu pri menovitom prúde | 2,2 W |
Odolnosť
| Parameter | Hodnota |
|---|---|
| Elektrická odolnosť (počet cyklov) | 2000 |
| Mechanická odolnosť (počet cyklov) | 4000 |
Rozmery
| Parameter | Hodnota |
|---|---|
| Hĺbka produktu | 75 mm |
| Výška produktu | 77 mm |
| Šírka produktu | 35 mm |
Inštalácia / Montáž
| Parameter | Hodnota |
|---|---|
| Uťahovací moment | 2 Nm |
Pripojenie
| Parameter | Hodnota |
|---|---|
| Prierez ohybného vodiča (lanko) v svorke | 0,75 / 10mm |
| Prierez tuhého vodiča (drôt) v svorke | 1 / 16mm |
Norma
| Parameter | Hodnota |
|---|---|
| Európska smernica WEEE | týka sa |
Bezpečnosť
| Parameter | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Prevádzkové podmienky
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota | -25 až 50 °C |
| Stupeň znečistenia podľa IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladovania/prepravy | -25 až 80 °C |
Teplota
| Parameter | Hodnota |
|---|---|
| Kalibračná teplota | 30 °C |
