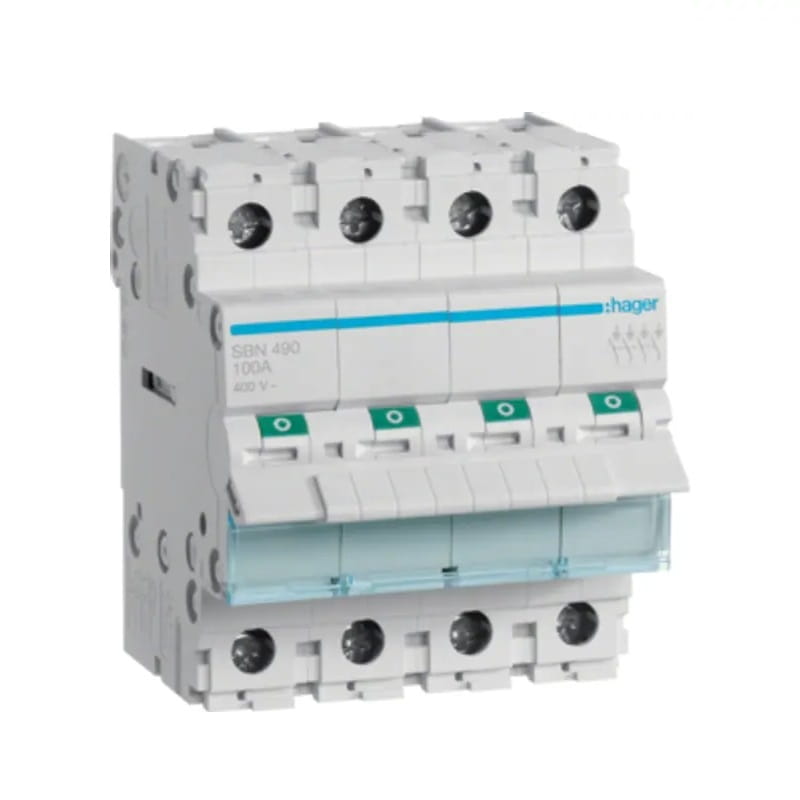

Hager Odpojovač izolačného spínača 3-fázový 4P 100A 400V AC

Prejsť na spätnú väzbu k produktu

Modulárny Odpojovač izolačného spínača 4P 100A 400VAC SBN490 od spoločnosti HAGER je typ elektrického spínača, ktorý plní niekoľko funkcií: vedie prúd za menovitých podmienok a počas preťaženia (vrátane skratu na určitý čas), odpojuje obvod za menovitých aj poruchových podmienok a izoluje, pričom spĺňa požiadavky na izolačné vlastnosti pre bezpečnú prevádzku zariadenia.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 29,35 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] rozlaczniki-izolacyjne #95

  • Použitie AC (sieťový)
  • Typ odpájača odpájací
  • Menovitý prúd [A] 100A
  • Počet pólov 4P
  • Menovité napätie [V] 400V AC
  • Značka HAGER

Popis

Odpojovač izolačného spínača 3-fázový 4P 100A 400V AC SBN490 HAGER

Modulárny Odpojovač izolačného spínača 4P 100A 400VAC SBN490 od spoločnosti HAGER je typ elektrického spínača, ktorý plní niekoľko funkcií: vedie prúd za menovitých podmienok a počas preťaženia (vrátane skratu na určitý čas), odpojuje obvod za menovitých aj poruchových podmienok a izoluje, pričom spĺňa požiadavky na izolačné vlastnosti pre bezpečnú prevádzku zariadenia.

Každý modulárny odpojovač izolácie HAGER má na páke pohonu zelené/červené polia, ktoré umožňujú jasnú vizualizáciu polohy odpojovača. Prístroj SBN463 je vyrobený z odolného plastu a je vhodný pre teploty od -20ºC do +50ºC.

ŠPECIFIKÁCIA

Výrobca
HAGER
Menovitý prúd
100 A
Počet pólov
4 P
Menovité spínacie napätie Ue (AC)
400 V
Menovitá frekvencia
50/60 Hz
Menovité izolačné napätie Ui
440 V
Typ vstupného napätia 1
AC
Menovité výdržné prepätie Uimp
6000 V
Prúdová zaťažiteľnosť AC21 v kategórii A
100 A
Menovitý prevádzkový prúd (AC23), kategória A
40 A
Prúdová zaťažiteľnosť AC21 v kategórii B
100 A
Prípustná prúdová zaťažiteľnosť AC22, kategória A
100 A
Prípustná prúdová zaťažiteľnosť AC22, kategória B
100 A
Menovitý prevádzkový prúd (AC23), kategória B
40 A
Skratový prúd s poistkami gl-gG
1200 A
Uzatváracia schopnosť pri 400 V v AC23A
1692 A
Menovitý skratový výdržný prúd 1s
1,2 kA
Tepelný prúd vonkajšieho krytu
100 A
Celková strata výkonu pre menovitý prúd
22 W
Straty výkonu na pól pre menovitý prúd
5,5 W
Elektrická životnosť pri menovitom zaťažení v prevádzkových cykloch (AC21)
2500
Elektrická životnosť pri menovitom zaťažení v prevádzkových cykloch (AC22)
2500
Mechanická pevnosť (počet cyklov)
40 000
Prierez ohybného vodiča (kábla) na svorke
6 / 35 mm²
Prierez pevného vodiča (drôtu) v koncovke
6 / 50 mm²
Uťahovací moment
3,6 Nm
Typ pripojenia
so skrutkou
Počet kontaktov NO
4
Teplota skladovania
od -40ºC do +80ºC
Stupeň ochrany
IP20
Rozmery
69 x 83 x 70 mm
Štandard
IEC 60947-3
Európska smernica RoHs
kompatibilné
Stupeň znečistenia podľa IEC 60664 / IEC 60947-2
2

Dostupná Konfigurácia

Kód produktu

Katalógové číslo
EAN
Model
GPV-401-120
next arrow image
SBN490/HAG
3250615510310
SBN490

Súbory na stiahnutie

File icon Data sheet SBN490.pdf 274.79 kB

Dátový list SBN490

File icon Reach declaration.pdf 32.99 kB

Vyhlásenie REACH

File icon RoHS declaration.pdf 32.96 kB

Vyhlásenie RoHS
