Hager Nadprúdový Istič B 10A 1P 6kA
produkt nedostupný
pridať do zoznamu želaní
Popis

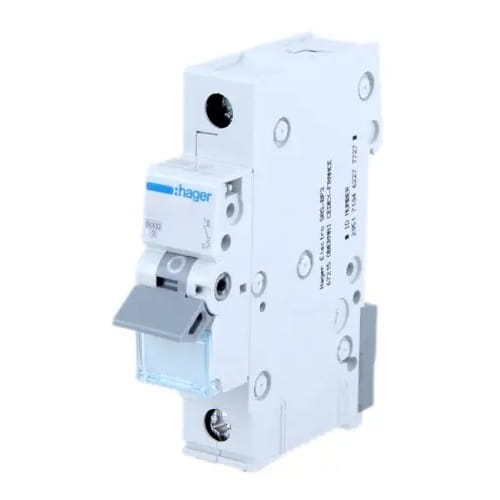

Hager Nadprúdový Istič B 10A 1P 6kA
Nadprúdový istič MCB B 10A 1P 6kA MBN110E značky Hager, známy aj ako inštalačný istič, zohráva kľúčovú úlohu v elektrických inštaláciách, zaručujúc bezpečnosť prerušením kontinuity obvodu, keď prúd prekročí prípustnú hodnotu.
Model MBN110E chráni pred následkami nadmerných preťažení (preťaženia a skratov) do 6kA. Vyznačuje sa oneskoreným pôsobením, zabezpečujúc účinnú ochranu zariadení necitlivých na tepelné preťaženia a s nízkymi rozbehovými prúdmi.
Konštrukcia ističa MBN110E:
- 1 - pohonná páčka
- 2 - zámok
- 3 - pevný kontakt a pohyblivý kontakt
- 4 - pripájacie svorky
- 5 - termobimetalová spúšť (preťaženiová)
- 6 - nastavovacia skrutka
- 7 - elektromagnetická spúšť (skratová)
- 8 - hasiaca komora (na hasenie elektrického oblúka)
Konštrukcia
| Parameter | Hodnota |
|---|---|
| Počet chránených pólov | 1 |
| Počet pólov | 1 P |
| Typ nadprúdového ističa | B |
Elektrické charakteristiky
| Parameter | Hodnota |
|---|---|
| Menovitá skratová vypínacia schopnosť Icn | 6 kA |
| Menovité prevádzkové napätie Ue | 230/400 V |
| Menovitá frekvencia | 50/60 Hz |
| Typ napájacieho napätia | AC |
Napätie
| Parameter | Hodnota |
|---|---|
| Menovité izolačné napätie Ui | 500 V |
| Menovité impulzné výdržné napätie Uimp | 4000 V |
Prúd
| Parameter | Hodnota |
|---|---|
| Menovitý prúd | 10A |
| Menovitá skratová vypínacia schopnosť 230 V 50 Hz | 6 kA |
| Menovitá prevádzková skratová vypínacia schopnosť Ics | 6 kA |
Výkon
| Parameter | Hodnota |
|---|---|
| Maximálna strata výkonu na pól podľa normy | 3 W |
| Celkové straty výkonu pri menovitom prúde | 2,75 W |
| Straty výkonu na pól pri menovitom prúde | 2,75 W |
Odolnosť
| Parameter | Hodnota |
|---|---|
| Elektrická odolnosť (počet cyklov) | 4000 |
| Mechanická odolnosť (počet cyklov) | 20000 |
Rozmery
| Parameter | Hodnota |
|---|---|
| Hĺbka produktu | 70 mm |
| Výška produktu | 83 mm |
| Šírka produktu | 17,5 mm |
Inštalácia / Montáž
| Parameter | Hodnota |
|---|---|
| Uťahovací moment | 2,8Nm |
Pripojenie
| Parameter | Hodnota |
|---|---|
| Typ pripojenia | so skrutkou |
| Kapacita vstupnej / výstupnej svorky pre tuhý vodič (drôt) | 1/25 mm² |
| Kapacita vstupnej / výstupnej svorky pre ohybný vodič (lanko) | 1/16 mm² |
Bezpečnosť
| Parameter | Hodnota |
|---|---|
| Norma | EN 60898-1 |
| Stupeň ochrany | IP20 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Charakteristika vypínania | B |
| Typ ističa | nadprúdový |
| Menovitý prúd [A] | 10A |
| Počet pólov | 1P |
| Vypínacia schopnosť [kA] | 6 kA |
| Značka | HAGER |
Bezpečnosť
