HAGER

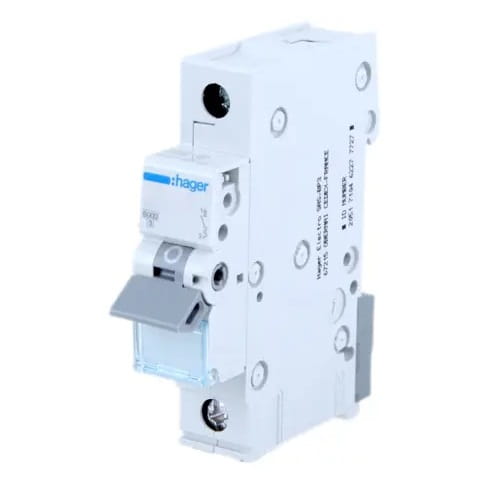

Hager Istič nadprúdový B 20A 1P 6kA

Prejsť na spätnú väzbu k produktu

Nadprúdový istič MCB 1P s menovitým prúdom 20A a charakteristikou B. Vypínacia schopnosť 6kA, napätie 230/400V AC. Skrutkové svorky 1-25mm², rozmery 70x83x17,5mm, zhoda EN 60898-1.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 4,38 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakteristika vypínania B
  • Typ ističa nadprúdový
  • Menovitý prúd [A] 20A
  • Počet pólov 1P
  • Vypínacia schopnosť [kA] 6 kA
  • Značka HAGER

Popis

Hager Nadprúdový Istič B 20A 1P 6kA

Nadprúdový istič MCB B 20A 1P 6kA MBN120E značky Hager, známy aj ako inštalačný istič, zohráva kľúčovú úlohu v elektrických inštaláciách, zaručujúc bezpečnosť prerušením kontinuity obvodu, keď prúd prekročí prípustnú hodnotu.

Model MBN120E chráni pred následkami preťažení a skratov do 6kA. Vyznačuje sa oneskoreným spúšťaním, čím zabezpečuje účinnú ochranu zariadení necitlivých na tepelné preťaženie a s nízkymi rozbehovými prúdmi.

Konštrukcia ističa MBN120E:

  • 1 - pohonná páčka
  • 2 - zámok
  • 3 - pevný kontakt a pohyblivý kontakt
  • 4 - pripájacie svorky
  • 5 - termobimetalová spúšť (preťaženiová)
  • 6 - nastavovacia skrutka
  • 7 - elektromagnetická spúšť (skratová)
  • 8 - hasiaca komora (na hasenie elektrického oblúka)
Fotografia
Fotografia

ŠPECIFIKÁCIA

ParameterHodnota
VýrobcaHAGER
Typ nadprúdového ističaB
Menovitý prúd [A]20A
Vypínacia schopnosť [kA]6kA
Počet chránených pólov1
Počet pólov1P
Menovitá skratová vypínacia schopnosť Icn6 kA
Menovité prevádzkové napätie Ue230 / 400 V
Menovitá frekvencia50 / 60 Hz
Typ napájacieho napätiaAC
Menovité izolačné napätie Ui500 V
Menovité impulzné výdržné napätie Uimp4000 V
Menovitá skratová vypínacia schopnosť 230 V 50 Hz6 kA
Menovitá prevádzková skratová vypínacia schopnosť Ics6 kA
Maximálna strata výkonu na pól podľa normy3 W
Celkové straty výkonu pri menovitom prúde4,5 W
Straty výkonu na pól pri menovitom prúde2,79 W
Elektrická odolnosť (počet cyklov)4000 x
Mechanická odolnosť (počet cyklov)20000 x
Uťahovací moment2,8 Nm
Typ pripojeniaskrutkové
Kapacita vstupnej / výstupnej svorky pre tuhý vodič (drôt)1/25 mm²
Kapacita vstupnej / výstupnej svorky pre pružný vodič (lanko)1/16 mm²
NormaEN 60898-1
Stupeň ochranyIP20
Rozmery70 x 83 x 17,5 mm
Doplňujúce informáciemožnosť prepojenia pomocou hrebeňových lišt, klietkové svorky: - drôt do 25 mm2
