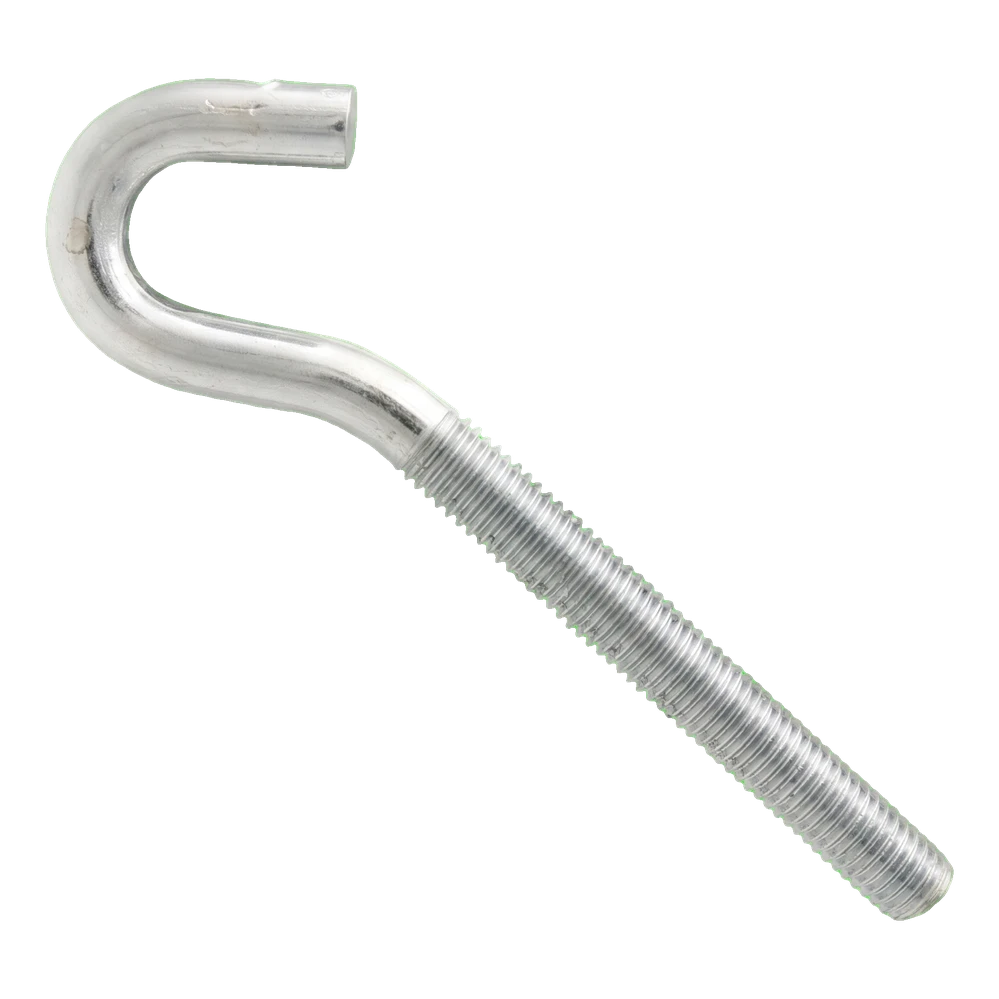

Háčik s metrickým závitom pozinkovaný M10×140 mm

Závitová tyč zakončená otvoreným hákom – na zaskrutkovanie do metrického závitu a rýchle zavesenie prvkov; oceľ triedy pevnosti 5.8, galvanické zinkovanie

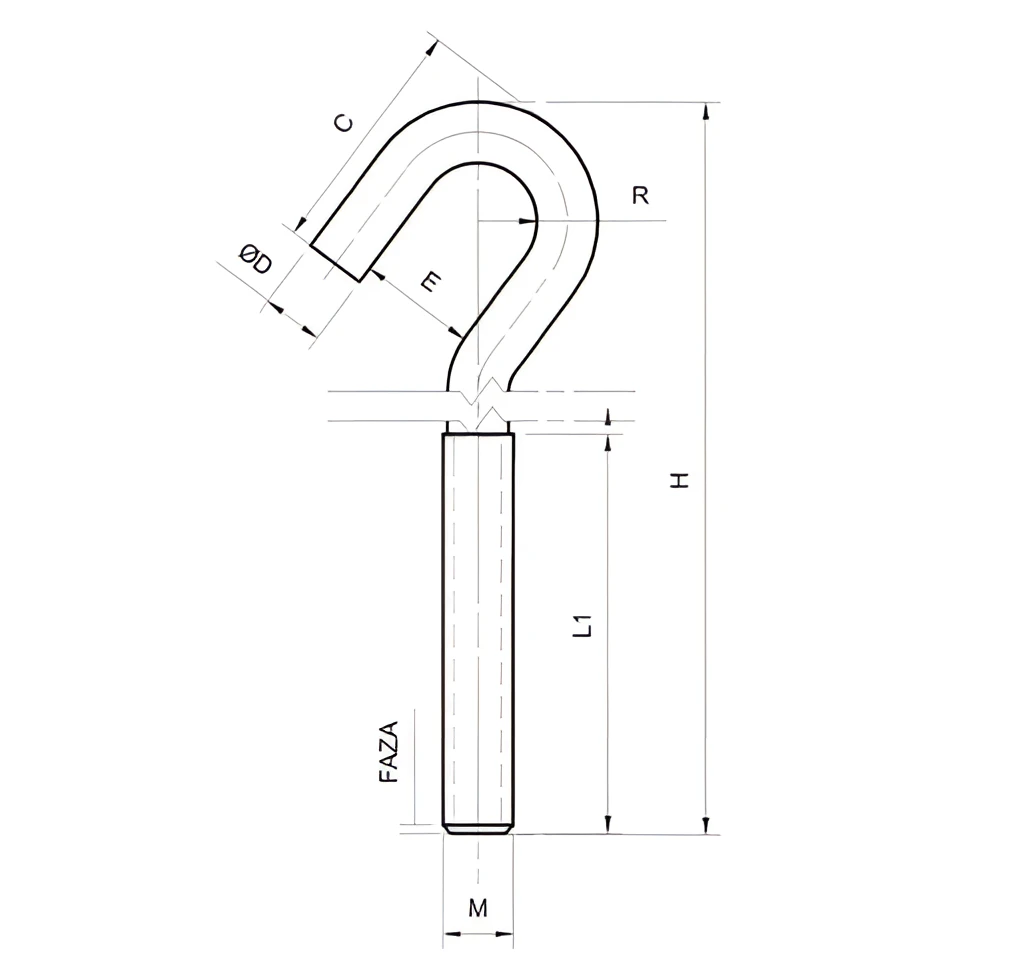

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Háčik s metrickým závitom je závitová tyč zakončená otvoreným hákom. Slúži na zaskrutkovanie do metrického závitu a rýchle zavesenie prvkov, ktoré sa majú dať ľahko zvesiť.

Označenie M10 určuje závit háka — hodí sa do puzdra kotvy, matice alebo otvoru s rovnakým vnútorným závitom. Celková dĺžka H je 140 mm a meria sa od konca závitu po najvzdialenejší bod ohnutej časti. L1 je dĺžka závitu: 95 mm a Dz je vonkajší priemer ohybu: 35 mm. Ide o menovité hodnoty podľa tabuľky výrobcu. Hák zaskrutkujte do hĺbky požadovanej protikusom a závit vyčnievajúci z prvku zaistite kontramaticou. Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák nezaťažujte zboku v mieste ohybu.

Materiál: oceľ, trieda pevnosti: 5.8, povrchová úprava: galvanický zinok. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Výrobca neuvádza únosnosť háka — dovolené zaťaženie závisí od podkladu a spôsobu upevnenia a určuje ho projekt alebo výrobca kotvy. Hák nepoužívajte na zdvíhanie bremien ani na istenie osôb.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Zvoľte závit protikusu zodpovedajúci M10 – kotva, matica alebo puzdro s vnútorným závitom.
• ✓Hák zaskrutkujte do hĺbky požadovanej protikusom (dostupný závit: L1 = 95 mm); závit vyčnievajúci z prvku zaistite kontramaticou.
• ✓Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák nezaťažujte zboku v mieste ohybu.
