Háčik hojdačkový s metrickým závitom pozinkovaný M10×180 mm

Závitová tyč zakončená uzavretým krúžkom s presahujúcim koncom – na zaskrutkovanie do metrického závitu, napr. pri zavesení hojdačiek a lán; oceľ triedy 5.8, galvanický zinok

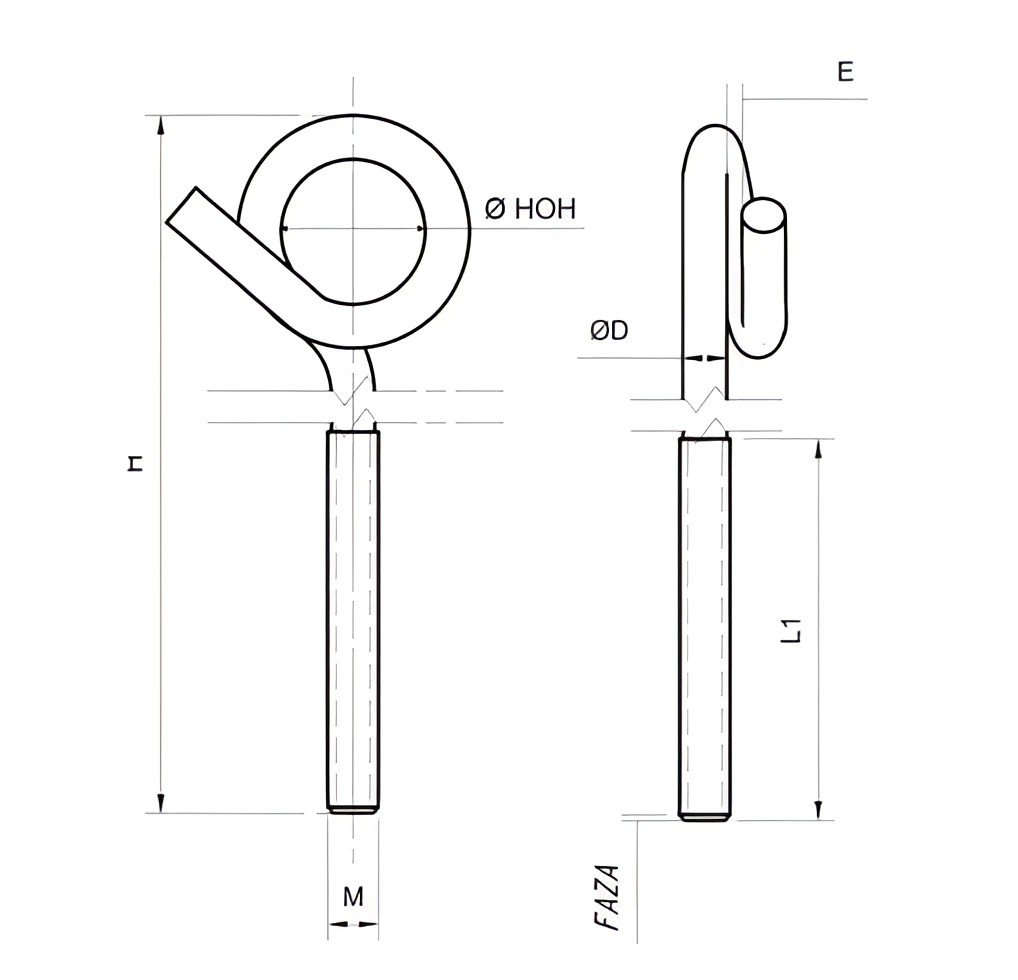

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Háčik hojdačkový s metrickým závitom slúži na zavesenie hojdačiek, hojdacích sietí a lán. Má podobu závitovej tyče zakončenej uzavretým krúžkom s presahujúcim koncom. Zaskrutkuje sa do prvku s vnútorným závitom, napríklad do puzdra kotvy, matice alebo závitového otvoru.

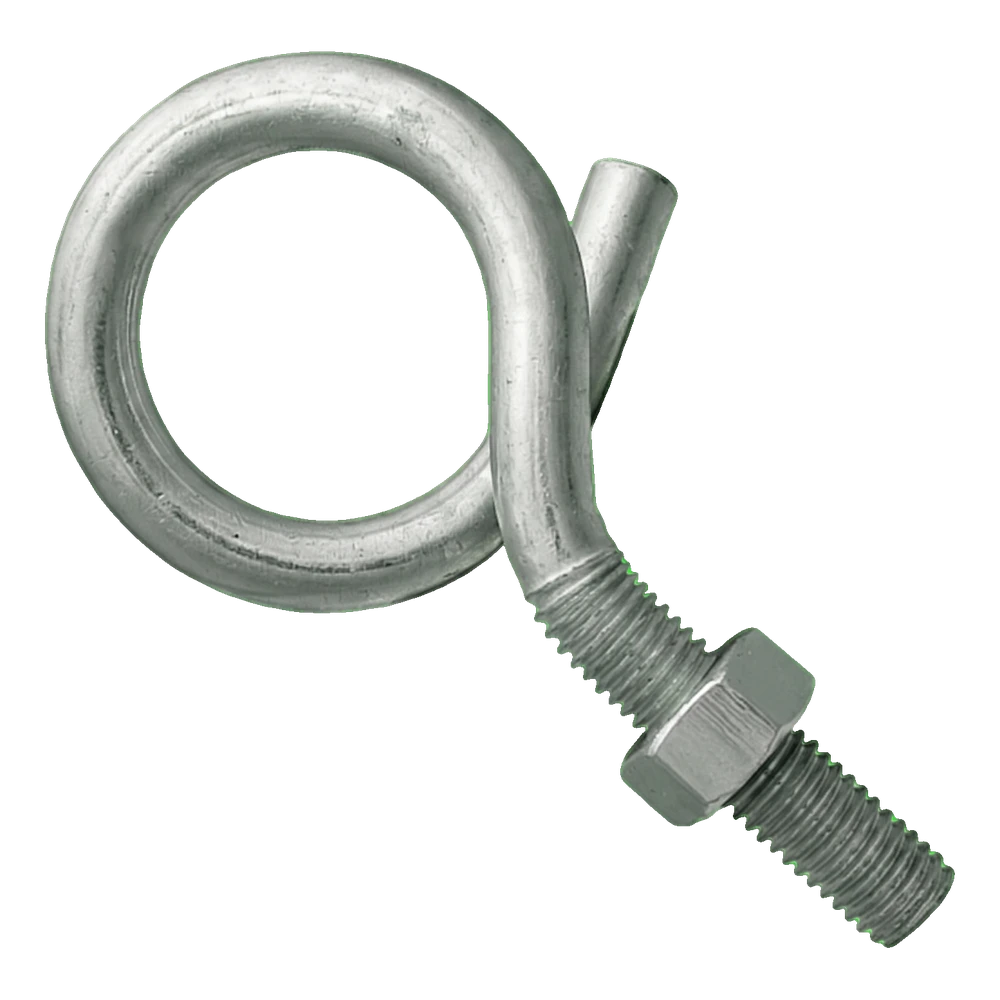

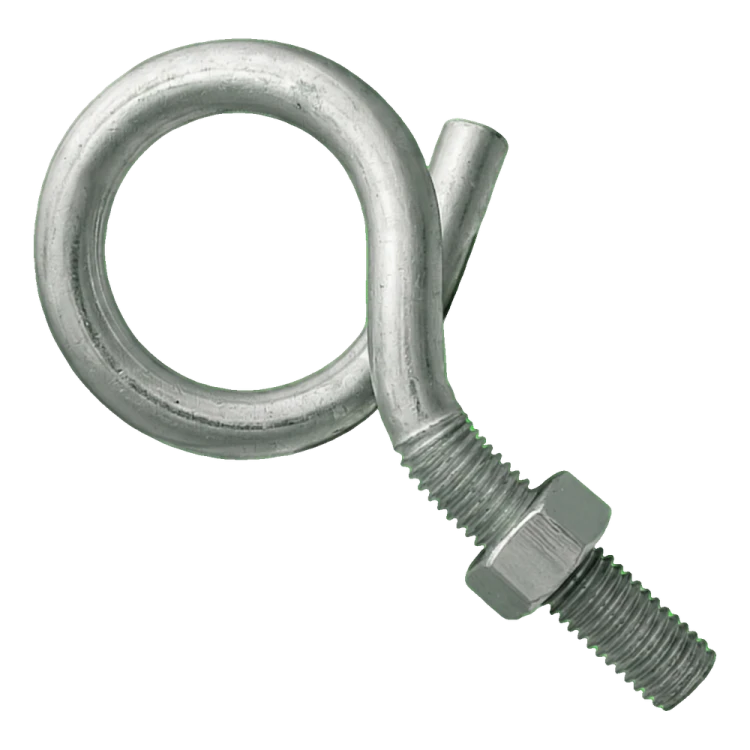

Označenie M10 určuje metrický závit háka — podľa neho vyberte závit pripájaného prvku. Celková dĺžka H je 180 mm a meria sa od konca závitu po najvzdialenejší bod ohnutej časti. Dĺžka závitu L1 je 110 mm a vonkajší priemer ohybu Dz je 54 mm. Ide o menovité hodnoty podľa tabuľky výrobcu. Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom a závit vyčnievajúci za tento prvok zaistite kontramaticou. Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák v mieste ohybu nezaťažujte zboku.

Materiál: oceľ. Trieda pevnosti: 5.8. Povlak: galvanický zinok. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Výrobca neuvádza nosnosť háka. Dovolené zaťaženie závisí od podkladu a spôsobu upevnenia — určuje ho projekt alebo výrobca kotvy. Hák nepoužívajte na zdvíhanie bremien ani na istenie osôb.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Závit pripájaného prvku vyberte podľa M10 – kotva, matica alebo puzdro s vnútorným závitom.
• ✓Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom (dostupný závit: L1 = 110 mm); závit vyčnievajúci za prvok zaistite kontramaticou.
• ✓Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák v mieste ohybu nezaťažujte zboku.
