Držiak skla 8-10 mm 60x60x28 mm AISI 304, plochý systém, satén

Prejsť na spätnú väzbu k produktu

Stredný bočný držiak 60×60×28 mm z ocele AISI 304 v povrchových úprave satén, pre sklo 8–10,38 mm, montážny otvor Ø8,5 mm, imbusové skrutky A4-70.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 5,97 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 316
  • Povrchová úprava Satén
  • Montážny systém Plochý
  • Hrúbka skla [mm] 8-10,38

Popis

Držiak skla 60×60×28 stredový – oceľ AISI 304, bočné uchytenie

Stredový držiak skla 60×60×28 mm s bočným uchytením — spoľahlivé riešenie na montáž sklenených tabúľ hrúbky 8–10,38 mm do zábradlí, priečok a interiérových zasklení. Vyrobený z nehrdzavejúcej ocele AISI 304 v povrchowej úprave satén, zaručuje vysokú odolnosť voči korózii a elegantný, moderný vzhľad.

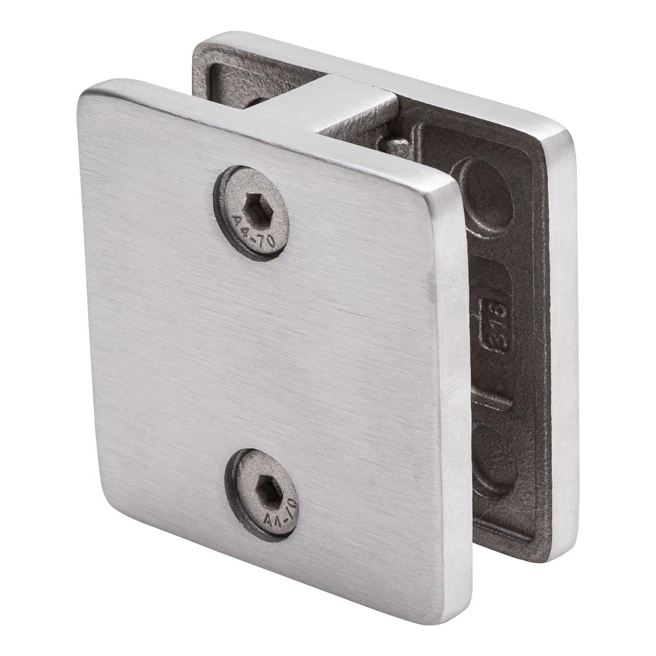

Držiak skla 60×60×28 mm – pohľad zo strany imbusových skrutiek
Držiak skla 60×60×28 mm – pohľad zo strany imbusových skrutiek

Držiak je určený na bočné uchytenie na rovných plochách. Konštrukcia pozostáva z dvoch polovíc zvierajúcich sklo, stiahnutých imbusovými skrutkami A4-70, ktoré umožňujú presnú reguláciu pritlačenia bez nutnosti demontáže celého držiaka. Centrálny montážny otvor umožňuje spoľahlivé pripevnenie k nosnej konštrukcii.

Použitie a obmedzenia

Držiak je určený predovšetkým na interiérové použitie. V prípade vonkajších zábradlí je potrebné použiť dodatočné podpery pridržiavajúce sklo alebo použiť držiak zo série K2, ktorý má zabudované zabezpečenie proti vysunutiu tabule.

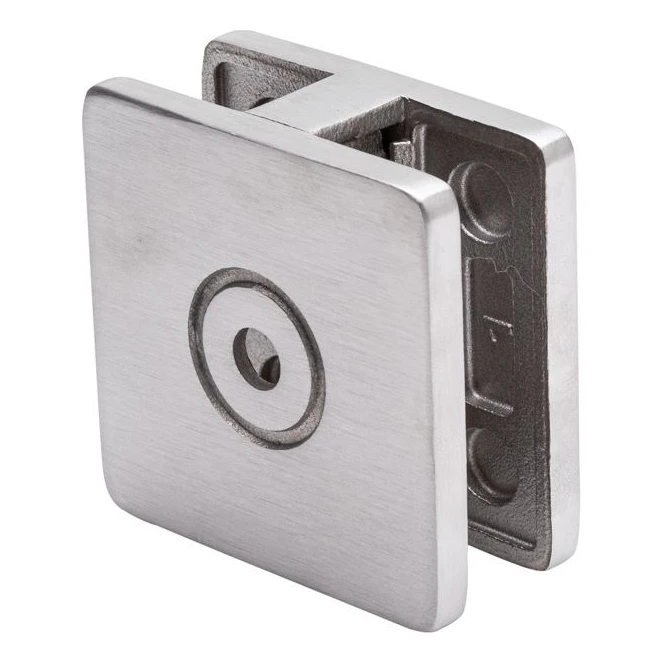

Držiak skla 60×60×28 mm – pohľad zo strany montážneho otvoru
Držiak skla 60×60×28 mm – pohľad zo strany montážneho otvoru

Rozmery a technické parametre

  • Vonkajšie rozmery (D × V × Š): 60 × 60 × 28 mm
  • Medzera pre sklo (a): 23 mm
  • Hrúbka montovaného skla: 8–10,38 mm
  • Priemer montážneho otvoru: Ø 8,5 mm
  • Priemer zahĺbenia: Ø 16 mm / Ø 20 mm
  • Materiál: nehrdzavejúca oceľ AISI 304
  • Skrutky: imbusové A4-70 (kyselinovzdorné)
  • Povrchová úprava: satén
  • Určenie: rovná plocha
  • Typ uchytenia: bočné, stredové
  • Hmotnosť: 0,33 kg
  • Objem: 56,7 cm³

Rozmerové výkresy

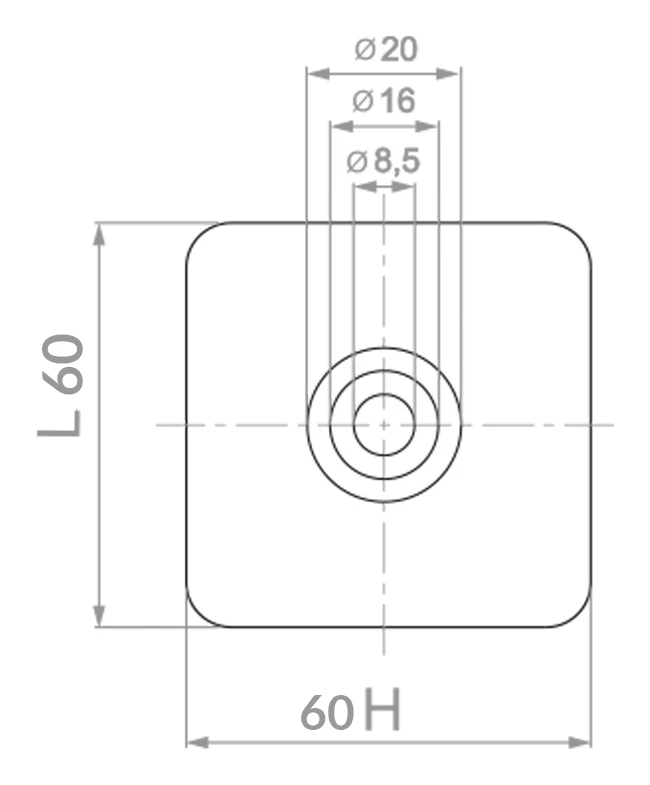

Rozmerový výkres držiaka skla – pohľad spredu, rozmery 60×60 mm, otvory Ø8,5/Ø16/Ø20
Rozmerový výkres držiaka skla – pohľad spredu, rozmery 60×60 mm, otvory Ø8,5/Ø16/Ø20

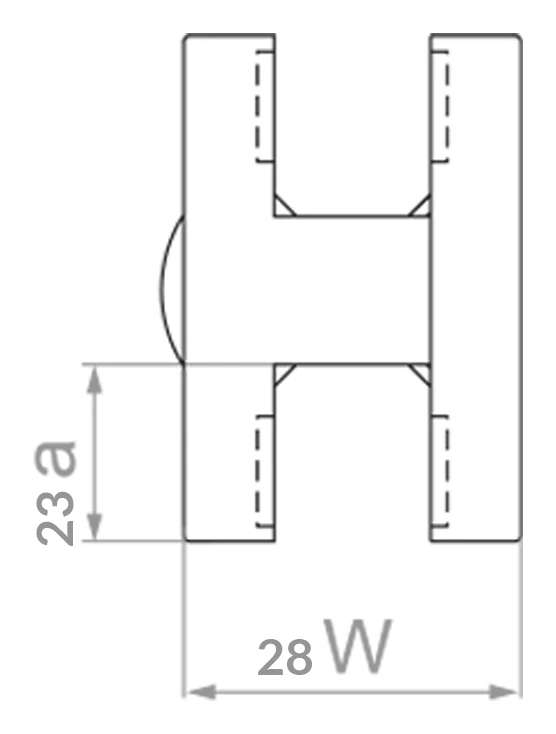

Rozmerový výkres držiaka skla – pohľad zboku, šírka 28 mm, medzera pre sklo 23 mm
Rozmerový výkres držiaka skla – pohľad zboku, šírka 28 mm, medzera pre sklo 23 mm

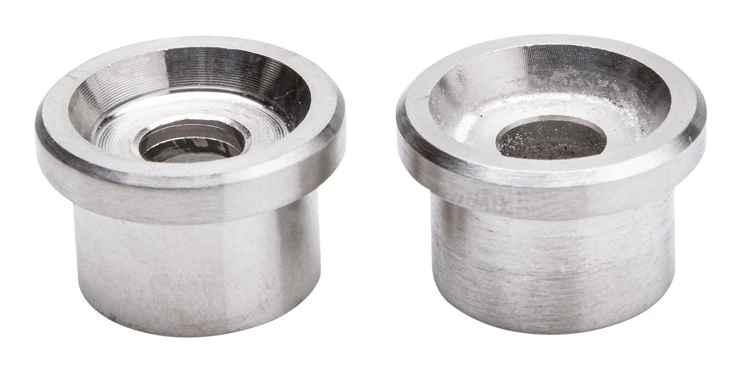

Distančné puzdra z nehrdzavejúcej ocele priložené k držiaku
Distančné puzdra z nehrdzavejúcej ocele priložené k držiaku

Gumové tesnenia — nevyhnutné príslušenstvo

Na správnu montáž držiaka sú potrebné dve súpravy špeciálnych gumových tesnení, ktoré je potrebné zvoliť podľa hrúbky montovaného skla. Tesnenia chránia tabuľu pred priamym kontaktom s oceľou, eliminujú riziko prasknutia a zabezpečujú rovnomerné pritlačenie. Tesnenia sú dostupné ako samostatné príslušenstvo — nezabudnite ich objednať spolu s držiakom.

Montážne schémy

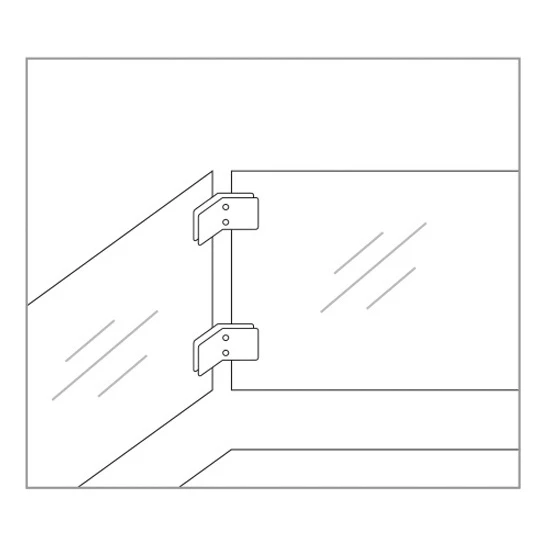

Montážna schéma držiaka skla – bočné uchytenie na rohu
Montážna schéma držiaka skla – bočné uchytenie na rohu

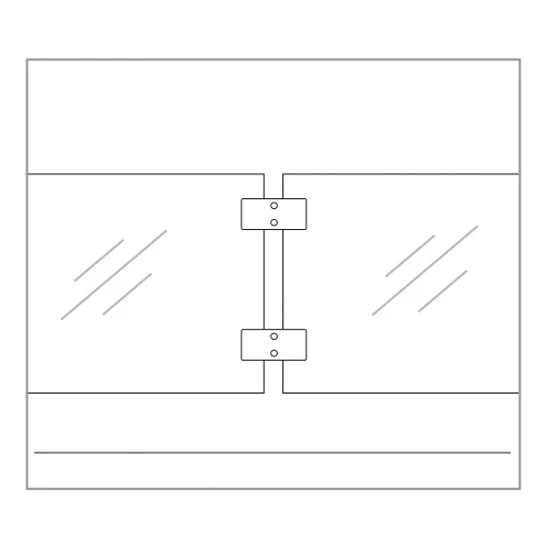

Montážna schéma držiaka skla – bočné uchytenie na rovnej ploche
Montážna schéma držiaka skla – bočné uchytenie na rovnej ploche

Uvedené schémy znázorňujú typické použitia držiaka: montáž na hrane steny (roh) a montáž na rovnej bočnej ploche. V oboch prípadoch držiak zabezpečuje stabilné podopretie sklenenej tabule pri zachovaní estetického, minimalistického vzhľadu.
