Držiak skla 6–10,76 mm štvorcový 90° pin 53x45x26 mm AISI 304 satén
produkt nedostupný
pridať do zoznamu želaní
Popis

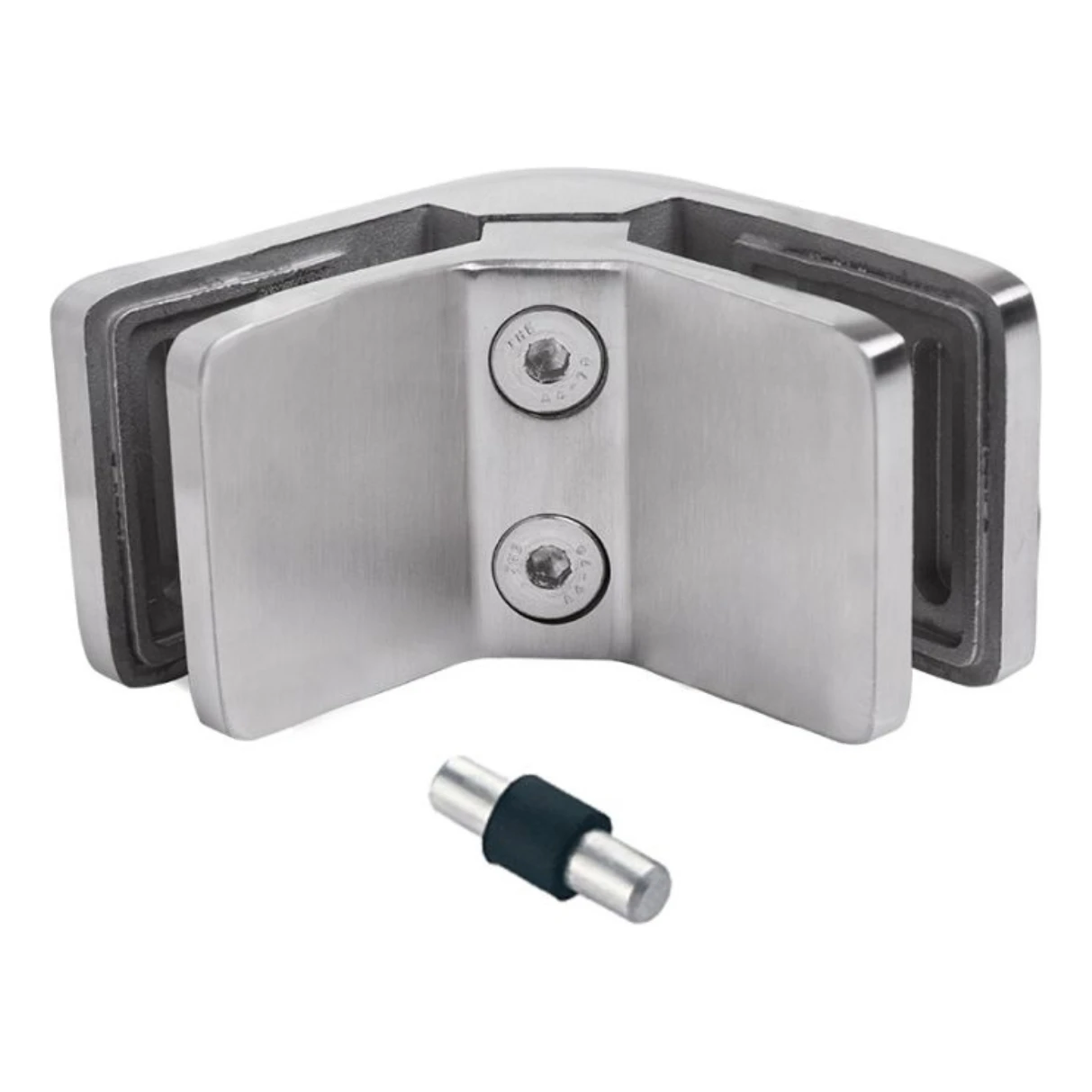

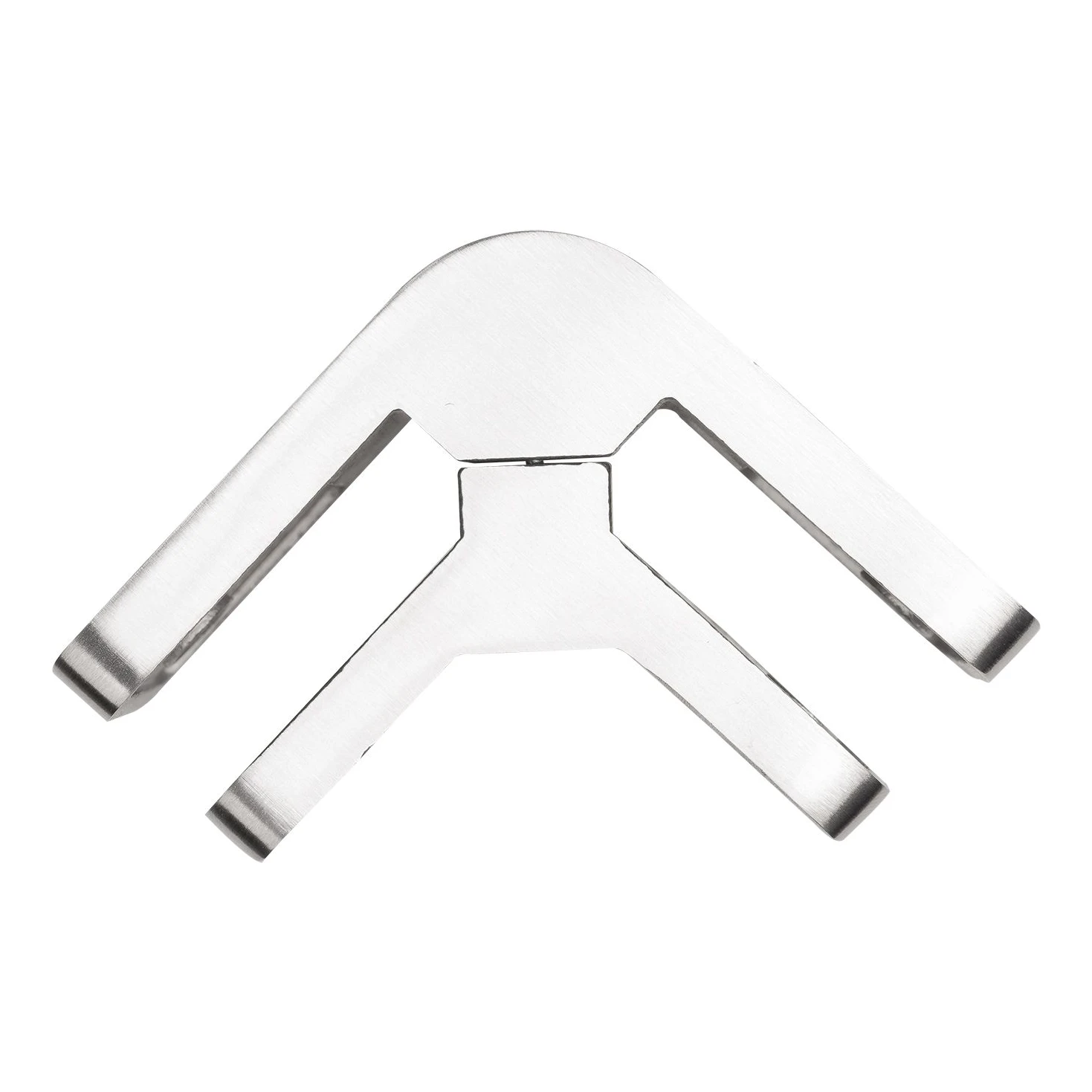

Rohový držiak skla 90° štvorcový 53×45 mm – oceľ AISI 304, satén
Rohový držiak skla 90° s rozmermi 53 × 45 × 26 mm je profesionálne riešenie na spájanie dvoch sklenených tabúľ v pravom uhle v zábradliach a sklenených konštrukciách. Vyrobený z nehrdzavejúcej ocele AISI 304 so saténovou úpravou zaručuje dlhoročnú odolnosť voči korózii a estetický, moderný vzhľad. Držiak je kompatibilný s kaleným aj laminovaným sklom hrúbky od 6 do 10,76 mm, čo pokrýva najčastejšie používané konfigurácie v stavebníctve.
Súčasťou balenia je poisťovací pin s gumovým krytom, ktorý stabilizuje polohu sklenenej tabule a zabraňuje jej náhodnému vysunutiu. Konštrukcia držiaka je založená na dvoch poloviciach stiahnutých imbusovými skrutkami 2×M6, čo umožňuje presnú reguláciu pritlačenia bez nutnosti demontáže celého prvku.
Technická špecifikácia
- Typ: rohový držiak 90° (sklo–sklo)
- Vonkajšie rozmery: 53 × 45 mm
- Šírka (hĺbka): 26 mm
- Materiál: nehrdzavejúca oceľ AISI 304
- Úprava: satén
- Hrúbka skla: 6–10,76 mm (kalené alebo laminované)
- Upevnenie: 2 × M6 – imbusové skrutky
- Poisťovací pin: v balení
- Hmotnosť: 0,46 kg
- EAN: 5903313207898
Konštrukčná funkcia a bezpečnosť

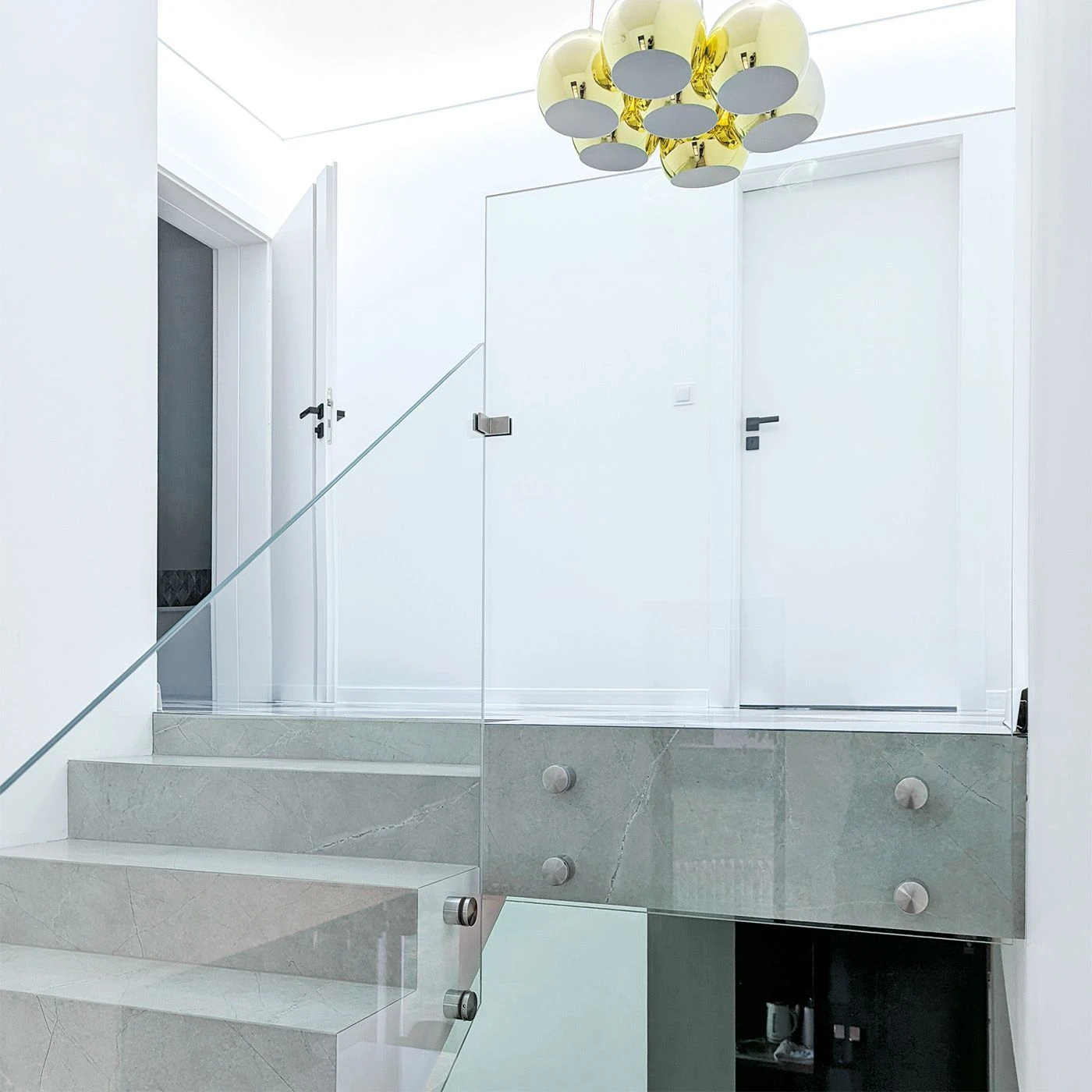

Rohový držiak je kľúčovým prvkom ovplyvňujúcim stabilitu a bezpečnosť skleného zábradlia. Spájaním dvoch tabúľ pod uhlom 90° účinne zabraňuje posúvaniu skla, vystužuje konštrukciu a výrazne znižuje riziko poškodenia počas prevádzky. Montáž držiaka eliminuje potrebu použitia ďalších rámov alebo profilov — umožňuje vytváranie minimalistických, bezrámových riešení zábradlí na balkónoch, terasách, schodiskách a v objektoch občianskej vybavenosti.
Saténová úprava nehrdzavejúcej ocele AISI 304 zaručuje nielen ochranu pred koróziou, ale aj elegantný vzhľad. Vďaka neutrálnej farebnosti a jemnému lesku sa držiak ideálne hodí k moderným zábradliam zo skla a nehrdzavejúcej ocele.
Podrobné rozmery z technických výkresov

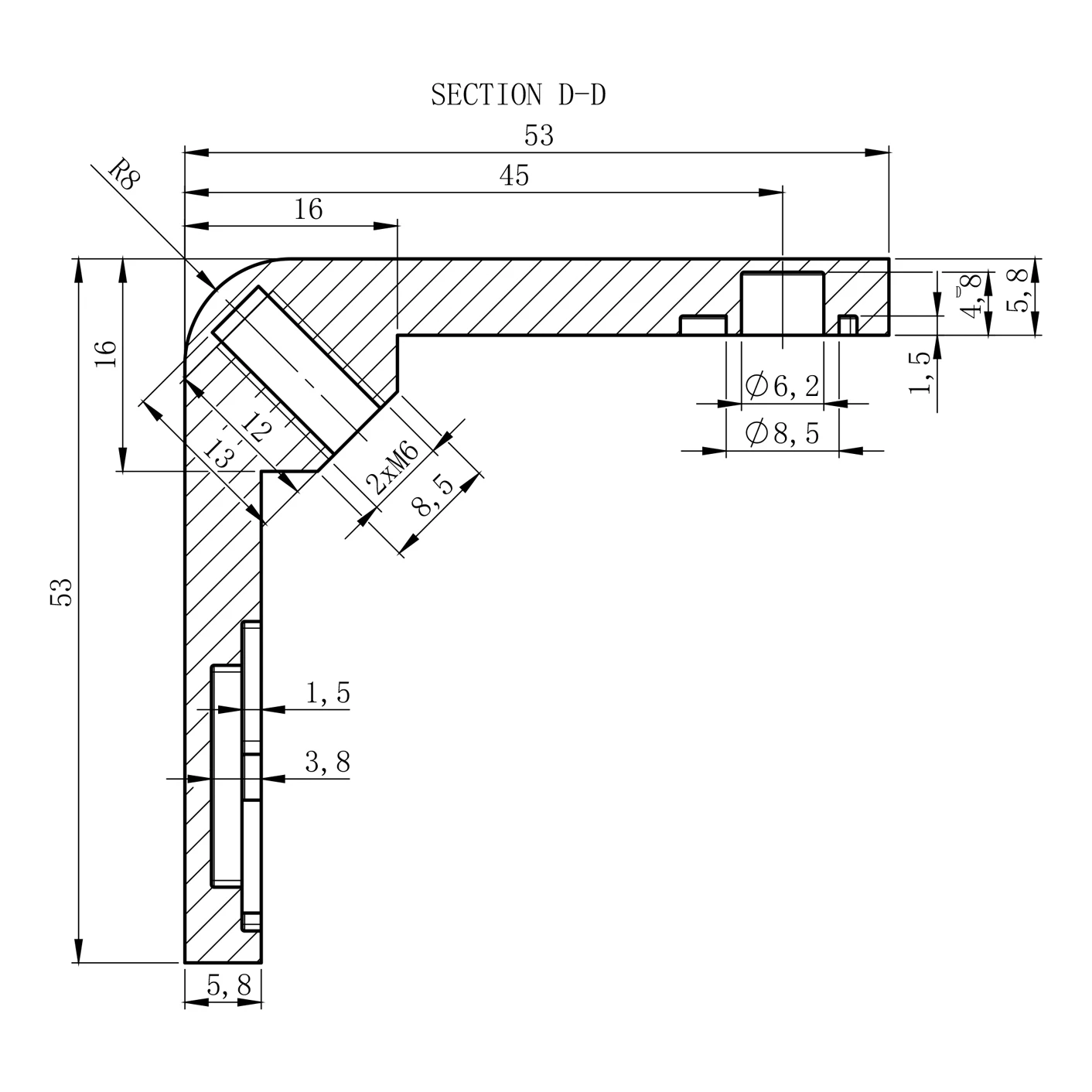

Telo držiaka (rez D-D):
- Vonkajšia dĺžka ramena: 53 mm
- Vnútorná dĺžka ramena: 45 mm
- Hrúbka ramena: 5,8 mm
- Polomer zaoblenia vonkajšieho rohu: R8
- Priemer montážneho otvoru: ⌀6,2 mm
- Priemer zahĺbenia: ⌀8,5 mm
- Montážne závity: 2 × M6
- Hĺbka závitu: 8,5 mm

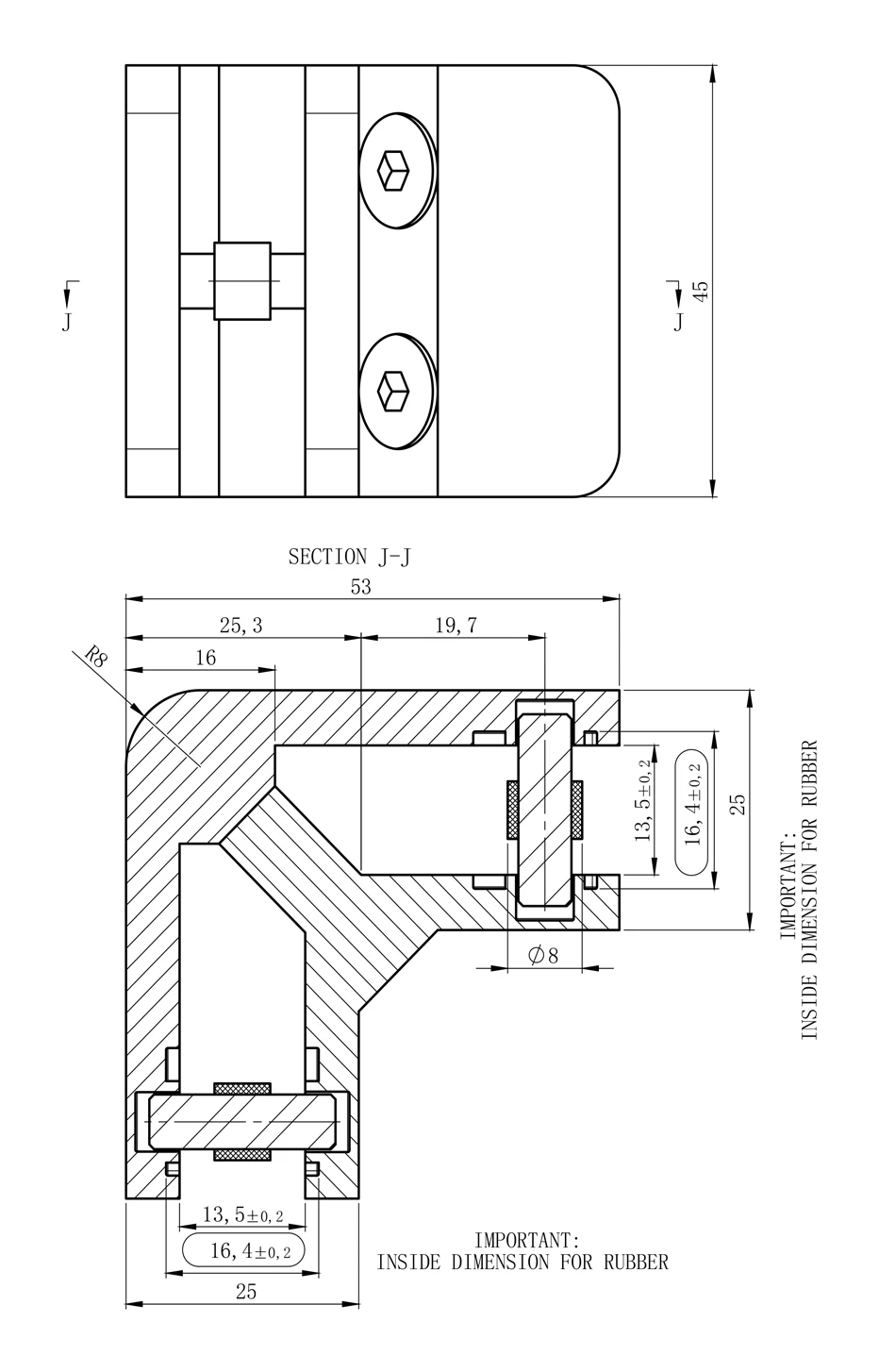

Štrbina pre sklo (rez J-J):
- Šírka vnútornej štrbiny (pre tesnenie): 16,4 ±0,2 mm
- Šírka štrbiny medzi kovovými čeľusťami: 13,5 ±0,2 mm
- Celková hrúbka zostavy čeľustí: 25 mm
- Priemer poisťovacieho pinu: ⌀8 mm

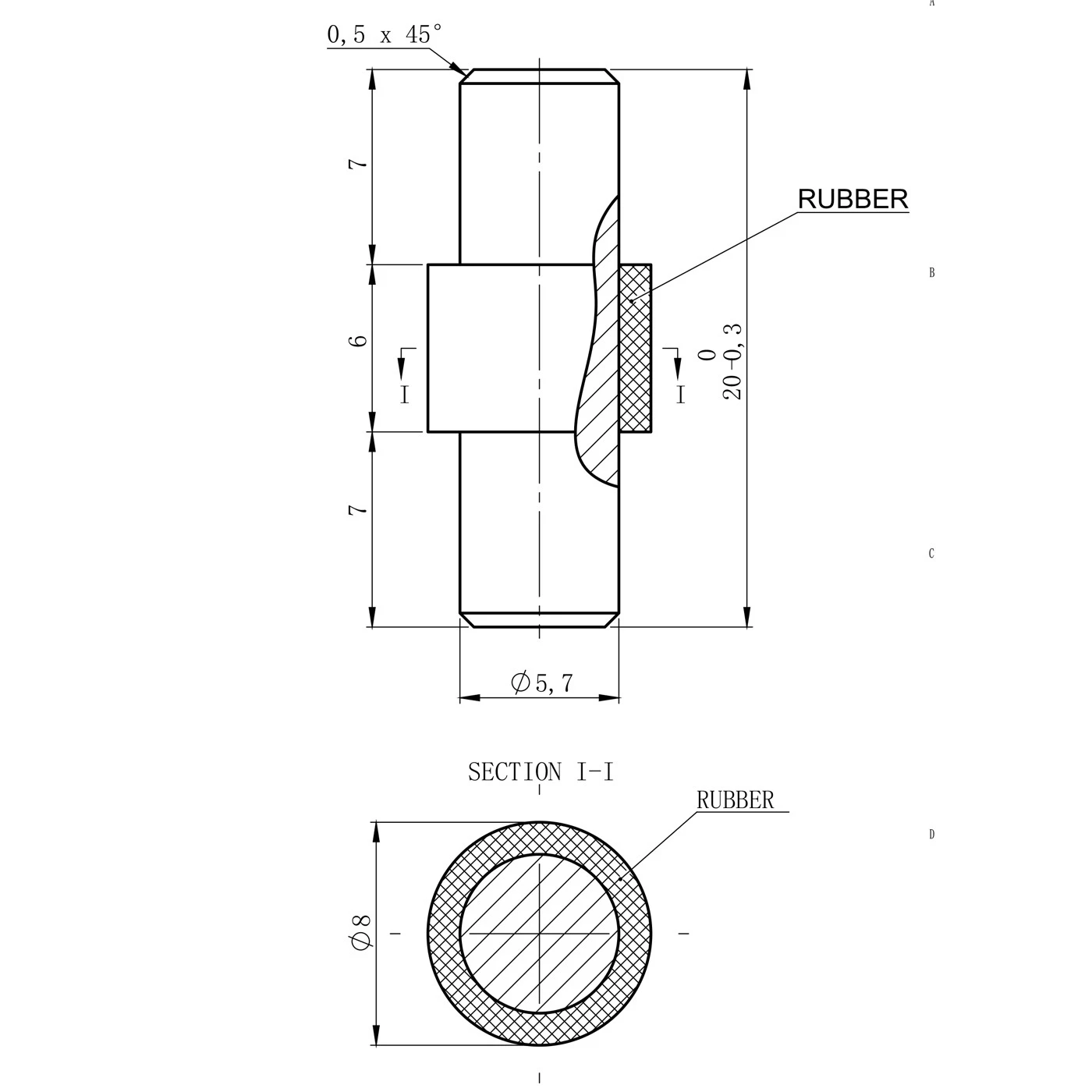

Poisťovací pin:
- Celková dĺžka: 20 mm (tolerancia: 0 / −0,3 mm)
- Priemer drieku: ⌀5,7 mm
- Vonkajší priemer gumy: ⌀8 mm
- Rozdelenie dĺžky: horná časť 7 mm + stred 6 mm (guma) + dolná časť 7 mm
- Skosenie: 0,5 × 45°

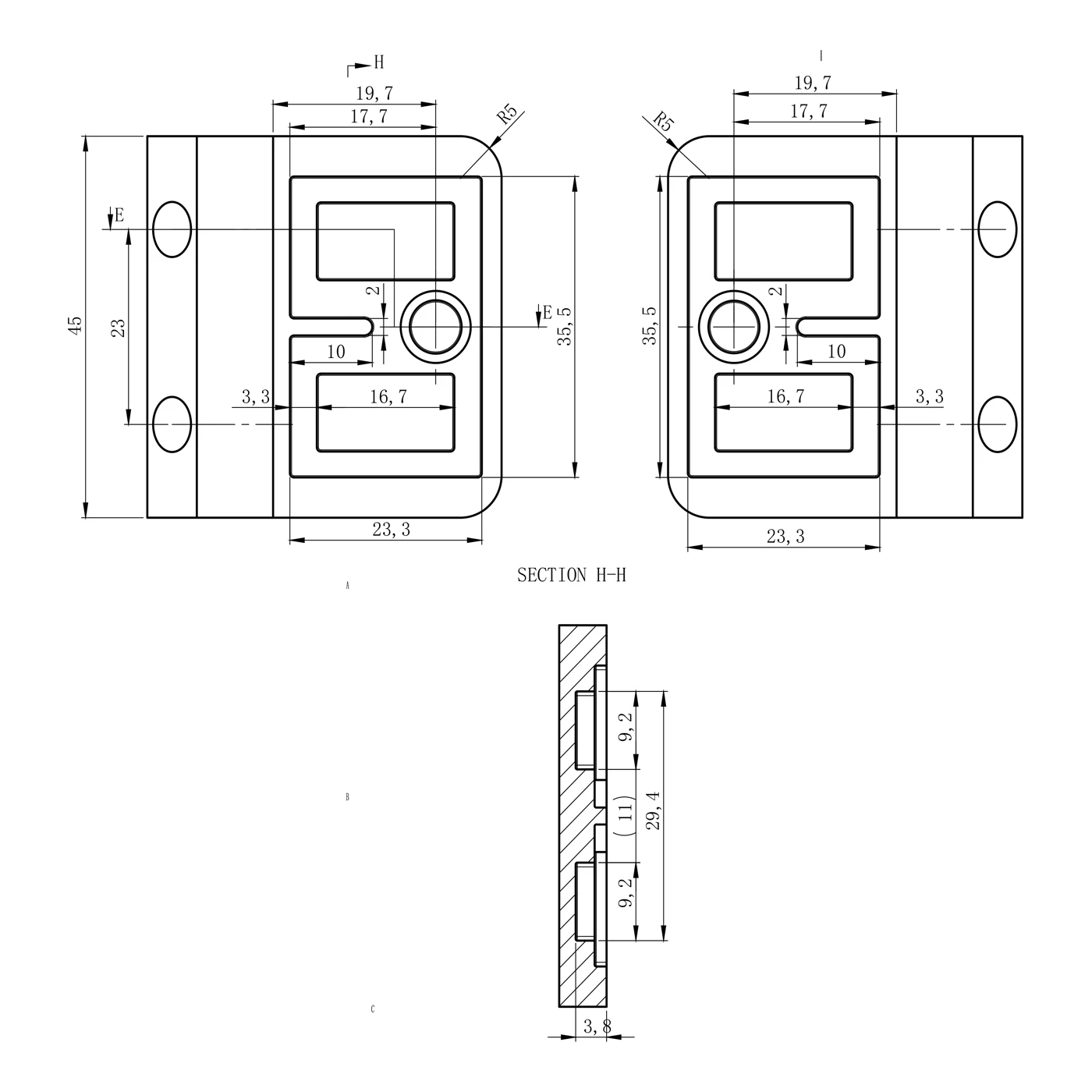

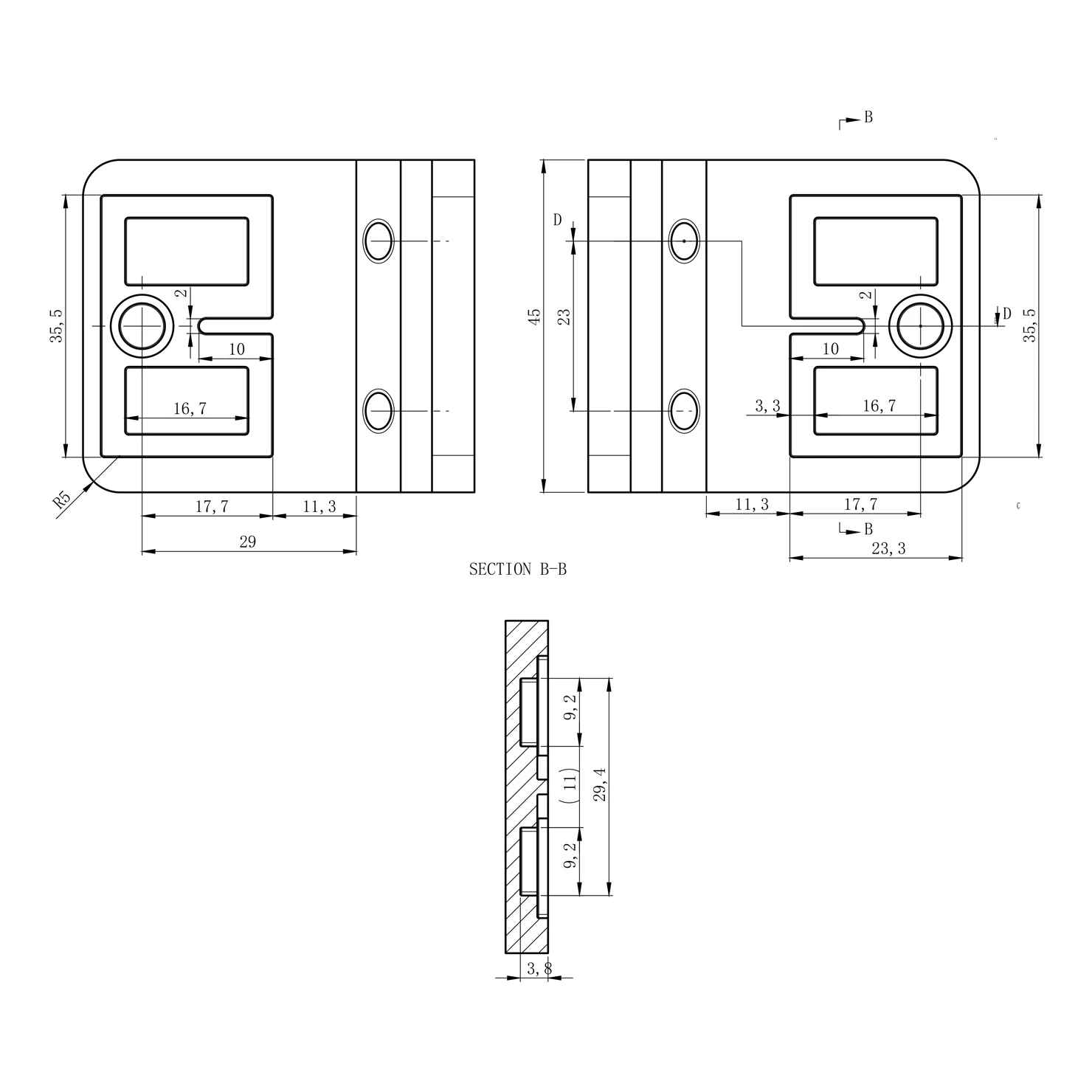

Lôžka pre gumové tesnenia (vnútorné pohľady):
- Šírka lôžka pre tesnenie: 17,7 mm
- Výška lôžka: 35,5 mm
- Šírka vnútorného výstupku: 16,7 mm
- Polomer zaoblenia lôžka: R5
- Hrúbka polovice držiaka: 3,8 mm
- Rozstup montážnych otvorov: 23 mm
Kompatibilita a montáž
Držiak je určený pre sklo hrúbky od 6 mm do 10,76 mm — kalené aj laminované. V závislosti od zvolenej hrúbky tabule je potrebné vybrať vhodné gumové tesnenia, ktoré zaručujú dokonalé prispôsobenie a účinné zafixovanie skla v držiaku. Na montáž sú potrebné 2 súpravy gumových tesnení, dostupné ako samostatné príslušenstvo.
- Imbusové skrutky umožňujú reguláciu pritlačenia bez demontáže držiaka
- Gumové tesnenia sa vyberajú podľa konkrétnej hrúbky montovaného skla
- Poisťovací pin stabilizuje tabuľu a zabraňuje jej vysunutiu

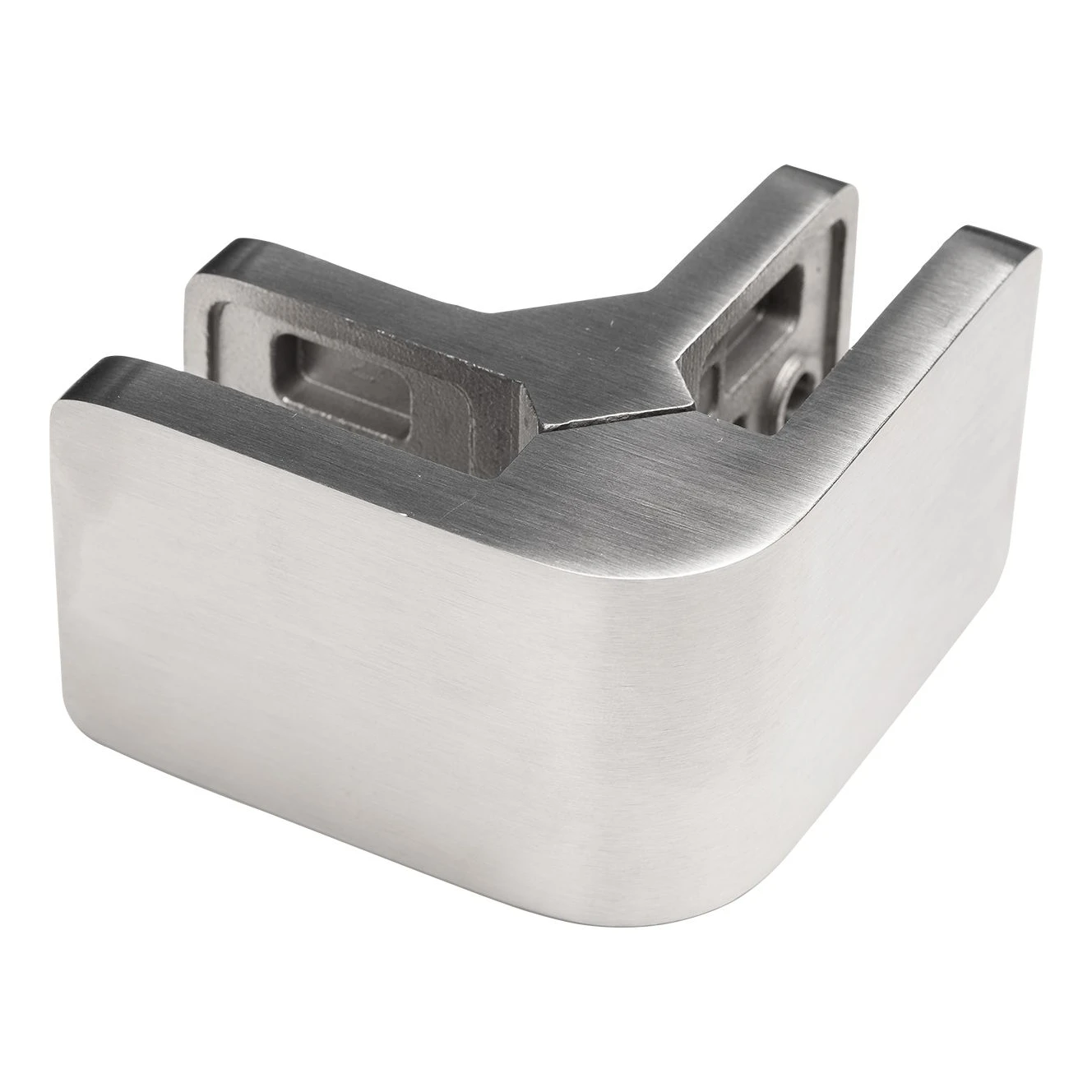

Pohľad na produkt
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážny systém | Plochý |
| Hrúbka skla [mm] | 6-10,76 |
