Držiak skla 6-10,76 mm 50x40x26 mm pin system 42,4 mm zamak surový

Prejsť na spätnú väzbu k produktu

Upevňovací držiak zo zamaku pre sklenené panely hrúbky 6–10,76 mm, montovaný na rúru ø42,4 mm. Rozmery 50×40×26 mm, otvor ø8,5 mm, povrch surový.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 1,79 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál Zamak
  • Povrchová úprava Surový
  • Montážny systém 42,4 mm
  • Hrúbka skla [mm] 6-10,76

Popis

Držiak skla 50×40 mm zamak – systém rúry 42,4 mm, sklo 6–10,76 mm

Držiak skla 50×40×26 mm zo zamaku je solídny upevňovací prvok určený na montáž sklenených panelov s hrúbkou od 6 do 10,76 mm. Vďaka konštrukcii prispôsobenej rúre s priemerom 42,4 mm je držiak ideálnym riešením pre zábradlia, oplotenia a sklenené zabudovania — v interiéri aj exteriéri budov.

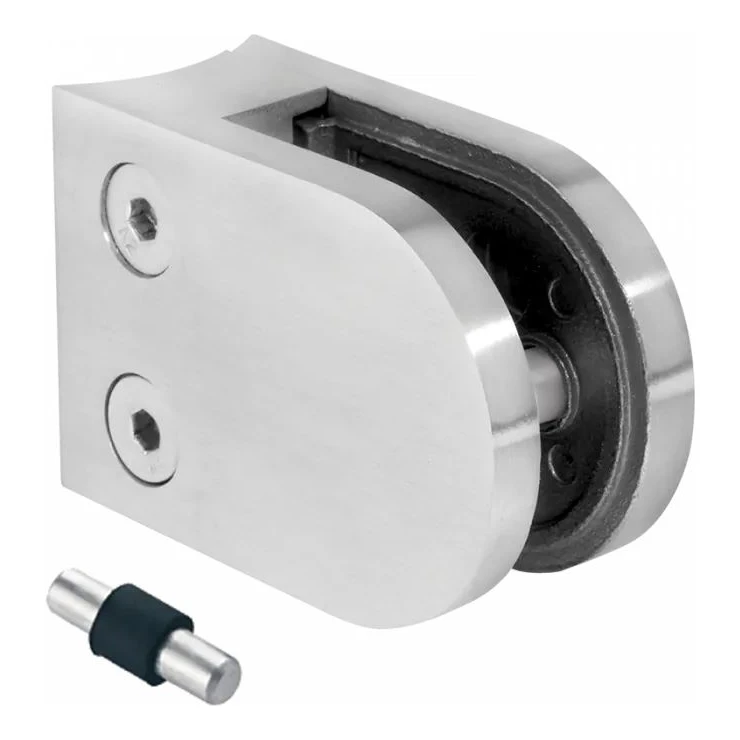

Držiak skla zo zamaku s poisťovacím pinom – pohľad na produkt
Držiak skla zo zamaku s poisťovacím pinom – pohľad na produkt

Konštrukcia a montáž

Držiak sa montuje metódou skrutkovania na rúru s priemerom 42,4 mm. Montážny otvor s priemerom ø8,5 mm s osovým odsadením 38 mm od čelnej strany zabezpečuje presné polohovanie na stĺpiku. Súčasťou balenia je poisťovací pin, ktorý stabilizuje držiak na rúre a zabraňuje jeho otáčaniu. Imbusové skrutky umožňujú reguláciu pritlačenia skla bez demontáže celého držiaka, čo výrazne urýchľuje montážne práce a prípadnú údržbu.

Povrch držiaka je surový (nenatieraný), čo umožňuje ľubovoľné dokončenie — odporúča sa práškové lakovanie, vďaka ktorému možno farbu prispôsobiť individuálnym požiadavkám projektu.

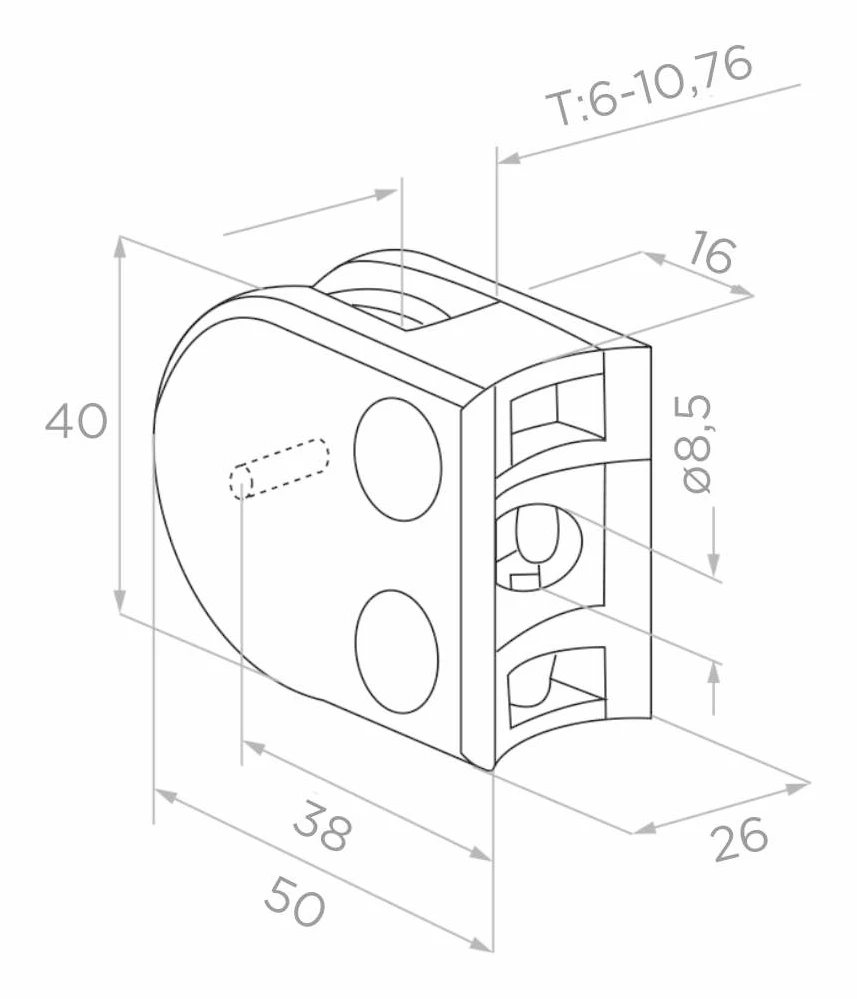

Rozmerový výkres držiaka skla 50×40×26 mm s vyznačením hrúbky skla a priemeru otvoru
Rozmerový výkres držiaka skla 50×40×26 mm s vyznačením hrúbky skla a priemeru otvoru

Rozmery a technické parametre

  • Dĺžka (L): 50 mm
  • Výška (H): 40 mm
  • Šírka: 26 mm
  • Hrúbka obsluhovaného skla (T): 6–10,76 mm
  • Priemer montážneho otvoru: ø8,5 mm
  • Vzdialenosť osi otvoru od čelnej strany: 38 mm
  • Priemer montážnej rúry: 42,4 mm
  • Materiál: zamak (zliatina zinku)
  • Povrch: surový (na dokončenie, odporúča sa práškové lakovanie)
  • Hmotnosť: 0,16 kg
  • Objem: 52 cm³
  • EAN: 5901289670579

Gumové tesnenia — výber

Držiak vyžaduje použitie gumových tesnení, ktoré je potrebné zvoliť podľa hrúbky montovaného skla. Tesnenia chránia tabuľu pred poškriabaním a zabezpečujú rovnomerný pritlak na celej kontaktnej ploche. Tesnenia sú dostupné ako samostatné príslušenstvo — pri skladaní objednávky odporúčame hneď skompletizovať celú montážnu sadu.

Použitie

Držiak je univerzálnym prvkom systému zábradlia založeného na rúre ø42,4 mm. Uplatní sa pri montáži sklenených výplní zábradlí na balkónoch, terasách, schodiskách, ako aj v oploteniach a sklenených priečkach. Možnosť obsluhy skla s hrúbkou od 6 mm (jednovrstvové tvrdené sklo) do 10,76 mm (laminované sklo VSG) poskytuje široké možnosti projektového využitia.
