Dromet kotva prstencová rozperná PSRe M6x100/42 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková PSRe M6x100/42 značky Dromet, galvanicky zinkovaná. Konštrukčná oceľ, dĺžka 100 mm, hĺbka kotvenia 55 mm, hrúbka upevňovaného prvku 42 mm, hmotnosť 0,02 kg. Do neporušeného betónu min. B20, prírodného kameňa a plnej tehly. Certifikáty ETA 05/0242, CE, AT-15-
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-009
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M6
- Dĺžka [mm] 100
Popis

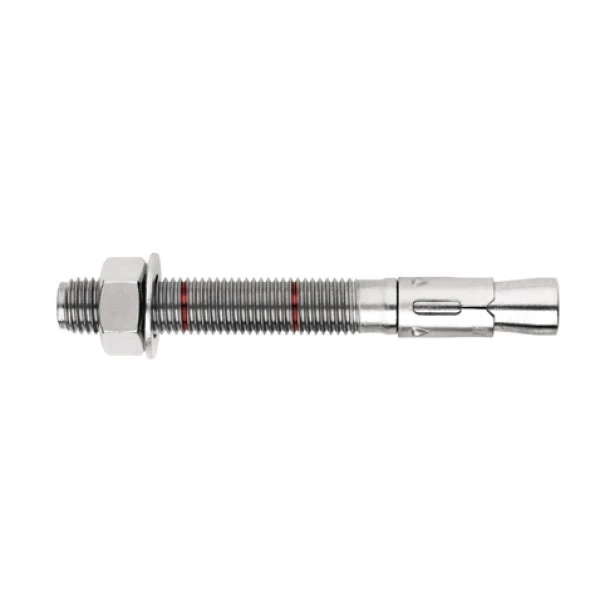

Dromet kotva prstencová rozperná PSRe M6x100/42 pozinkovaná do betónu
Prstencová kotva PSRe M6x100/42 značky Dromet je overeným riešením na trvalé upevnenie profilov, kovových konštrukcií, mreží, zábradlí, strojov a iných prvkov stavebného vybavenia. Prstencová konštrukcia s maticou a podložkou zaisťuje spoľahlivé rozopretie v montážnom otvore a rovnomerné pritlačenie upevňovaného prvku k podkladu.
Kotva je určená na použitie v podkladoch z nepopraskaného betónu min. triedy B20, prírodného kameňa s hutnou štruktúrou a plnej tehly. Vďaka certifikácii ETA 05/0242, označeniu CE a národnému schváleniu AT-15-7574/2008 výrobok spĺňa najvyššie kvalitatívne požiadavky a môže sa používať pri zodpovedných konštrukčných spojoch.
Technické parametre
- Označenie: PSRe 6x100/42
- Závit: M6
- Priemer vŕtania (fi): 6 mm
- Celková dĺžka (L): 100 mm
- Hrúbka upevňovaného prvku (E): 42 mm
- Kotviaca hĺbka (F): 55 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: prstencová s maticou a podložkou
- Hmotnosť: 0,02 kg
- EAN: 5907518682825
- Predajná jednotka: kus
Certifikáty a schválenia
- Európske technické schválenie: ETA 05/0242
- Certifikát: CE
- Národné technické schválenie: AT-15-7574/2008
Schéma montáže a rozmery
Prierezový výkres znázorňuje spôsob osadenia kotvy do betónového podkladu. Označenia na schéme zodpovedajú nasledujúcim parametrom:
- M – priemer závitu
- E – hrúbka upevňovaného prvku (vysunutie nad podklad)
- F – kotviaca hĺbka v podklade
- L – celková dĺžka kotvy
- D – hĺbka montážneho otvoru
- H – priemer otvoru v podklade
Odporúčania pre montáž
Montážny otvor je potrebné vyvŕtať kolmo na rovinu podkladu a následne dôkladne vyčistiť od prachu a zvyškov po vŕtaní. Kotva by mala byť zasunutá do otvoru pomocou jemných úderov kladivom. Doťahovanie matice sa vykonáva pomocou momentového kľúča — po rozopretí kotvy musí byť podložka pod maticou pevne pritlačená k upevňovanému prvku. Všetky prípustné zaťaženia a montážne parametre uvádza Technické schválenie AT-15-7574/2008 — uvedené hodnoty sa nesmú prekračovať.
Použitie
- Upevnenie profilov a kovových konštrukcií
- Montáž mreží, zábradlí a zábradlových konštrukcií
- Kotvenie strojov a zariadení
- Upevnenie nosných konštrukcií pre fotovoltické inštalácie
- Trvalé upevnenie prvkov vybavenia stavebných objektov
