Dromet kotva krúžková rozperná PSRe M8x130/60 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková rozperná PSRe M8x130/60 značky Dromet, konštrukčná oceľ, elektrolytický zinok. Závit M8, dĺžka 130 mm, hĺbka kotvenia 65 mm, hmotnosť 0,046 kg. Do nenatrhnutého betónu min. B20, prírodného kameňa a plnej tehly. ETA 05/0242, CE, AT-15-7574/2008.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-014
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M8
- Dĺžka [mm] 130
Popis

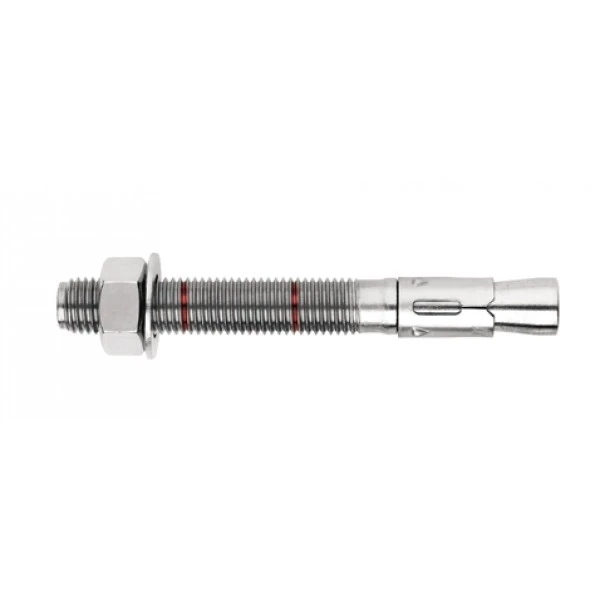

Dromet kotva krúžková rozperná PSRe M8x130/60 oceľová pozinkovaná
Kotva krúžková PSRe 8x130/60 značky Dromet je overené riešenie na trvalé kotvenie montážnych profilov, kovových konštrukcií, mreží, zábradlí, strojov a ďalších prvkov vybavenia objektov. Bola navrhnutá pre podklady z nenaprasknutého betónu min. B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly — typických podkladov vyskytujúcich sa na fotovoltických, priemyselných a infraštruktúrnych stavbách.
Krúžková konštrukcia s maticou a podložkou zaisťuje spoľahlivé rozopnutie v montážnom otvore a vysokú únosnosť. Kotva je vyrobená z konštrukčnej ocele s protikoróznou ochranou vo forme elektrolytického pozinkovania, čo zaručuje odolnosť proti korózii vo vnútorných a mierne vlhkých podmienkach.
Certifikáty a schválenia
Kotva má Európske technické posúdenie ETA 05/0242 a certifikát CE, a je taktiež pokrytá národným schválením AT-15-7574/2008. Vďaka tomu ju možno použiť pri zodpovedných konštrukčných kotveniach, kde sa vyžaduje doložená únosnosť a súlad s normami.
Technické parametre
- Označenie: PSRe 8x130/60
- Závit: M8
- Priemer vŕtania (fi): 8 mm
- Celková dĺžka (L): 130 mm
- Hrúbka upevňovaného prvku (E): 60 mm
- Hĺbka kotvenia (F): 65 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytické pozinkovanie
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,046 kg
- EAN: 5907518696792
- Predajná jednotka: kus
Schéma montáže a rozmerové označenia
Prierezový výkres znázorňuje správne osadenie kotvy v betónovom podklade. Kľúčové montážne rozmery vyznačené na schéme:
- M — priemer závitu kotvy
- E — hrúbka upevňovaného prvku (vzdialenosť od povrchu podkladu k matici)
- F — hĺbka kotvenia v podklade
- L — celková dĺžka kotvy
- D — minimálna hĺbka vyvŕtaného otvoru
- H — priemer vyvŕtaného otvoru
Montážne odporúčania
- Montážny otvor je potrebné vyhotoviť kolmo na plochu podkladu a dôkladne ho očistiť od prachu
- Kotvu zasuňte do otvoru ľahkými údermi kladiva
- Doťahovanie vykonajte pomocou momentového kľúča — neprekračujte uťahovací moment uvedený v schválení
- Po rozopnutí kotvy musí byť podložka pod maticou silne pritlačená k upevňovanému prvku
- Montážne parametre a únosnosti podľa Technického schválenia AT-15-7574/2008 — nesmú byť prekračované
Použitie vo fotovoltických inštaláciách
Kotva PSRe M8 je obľúbená u inštalačných tímov na kotvenie nosných konštrukcií FV v stropoch, stenách a betónových základoch. Vďaka certifikácii ETA a CE predstavuje spoľahlivé upevnenie, ktoré spĺňa projektové požiadavky a uľahčuje technické preberanie inštalácií.
