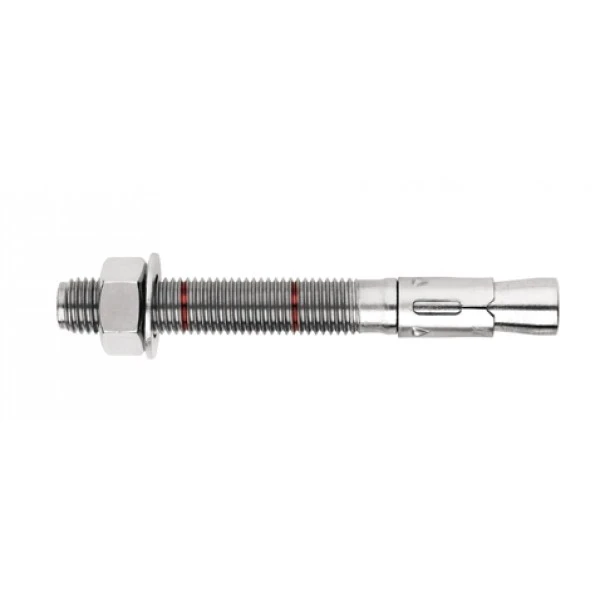

Dromet kotva krúžková rozperná PSRe M6x90/32 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková PSRe značky Dromet, oceľ pozinkovaná elektrolyticky. Závit M6, dĺžka 90 mm, hrúbka upevňovaného prvku 32 mm, hĺbka kotvenia 55 mm, otvor ∅6 mm. Hmotnosť 0,019 kg. Do betónu netrhlinového min. B20, prírodného kameňa a plnej tehly.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-012
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M6
- Dĺžka [mm] 90
Popis
Dromet kotva krúžková PSRe oceľová pozinkovaná M6x90/32 mm do betónu
Kotva krúžková PSRe M6×90/32 značky Dromet je spoľahlivý rozperný spojovací prvok určený na trvalé upevnenie profilov a kovových konštrukcií, mreží, zábradlí, strojov a ďalších prvkov vybavenia stavebných objektov. Vďaka krúžkovej konštrukcii s maticou a podložkou kotva zabezpečuje isté, opakovateľné upevnenie v podkladoch z netrhlinového betónu triedy min. B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly.
Produkt má Európske technické posúdenie ETA 05/0242 a certifikát CE, a takisto je krytý národným technickým posúdením AT-15-7574/2008 — čo garantuje súlad s normami a úplnú dokumentáciu nosnostných parametrov požadovaných pri profesionálnych inštaláciách.
Technické parametre
- Označenie: PSRe 6x90/32
- Závit: M6
- Priemer vŕtania (fi): 6 mm
- Celková dĺžka (L): 90 mm
- Hrúbka upevňovaného prvku (E): 32 mm
- Hĺbka kotvenia (F): 55 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,019 kg
- EAN: 5907518636583
- Predajná jednotka: kus
Certifikáty a posúdenia
- Európske technické posúdenie: ETA 05/0242
- Certifikát: CE
- Národné technické posúdenie: AT-15-7574/2008
Montážna schéma a rozmery
Nákres znázorňuje správnu montáž kotvy v reze betónového podkladu. Kľúčové montážne rozmery:
- M — priemer závitu (M6)
- L — celková dĺžka kotvy (90 mm)
- E — maximálna hrúbka upevňovaného prvku (32 mm)
- F — hĺbka kotvenia (55 mm)
- D — minimálna hĺbka otvoru (100 mm)
- H — priemer montážneho otvoru (∅6 mm)
Montážne odporúčania
- Montážny otvor vyhotoviť kolmo na rovinu podkladu a dôkladne vyčistiť
- Spojovací prvok zaviesť pomocou ľahkých úderov kladivom
- Montáž vykonať pomocou momentového kľúča
- Po rozopnutí spojovacieho prvku by mala byť podložka pod maticou silne dotiahnutá k upevňovanému prvku
- Parametre uvedené v Technickom posúdení AT-15-7574/2008 by nemali byť prekročené
Použitie
Kotva PSRe je univerzálnym riešením v technike upevňovania — osvedčuje sa pri montáži fotovoltických konštrukcií, oceľových profilov, zábradlí, konzol a strojov. Určená pre podklady z netrhlinového betónu min. B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly. Elektrolytický zinok zabezpečuje ochranu pred koróziou v bežných prevádzkových podmienkach.
