Dromet kotva krúžková rozperná PSRe M6x70/12 pozinkovaná
produkt nedostupný
pridať do zoznamu želaní
0
Popis

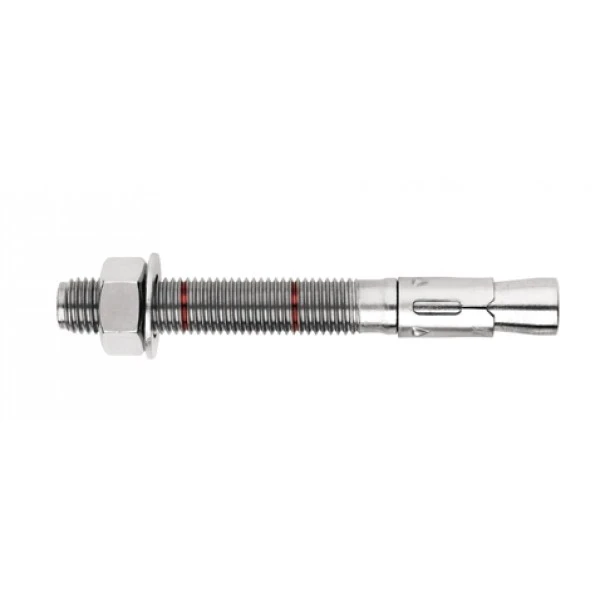

Dromet kotva krúžková rozperná PSRe M6x70 mm pozinkovaná do betónu
Krúžková kotva PSRe M6×70 značky Dromet je spoľahlivý mechanický spojovací prvok s krúžkovou konštrukciou, určený na trvalé kotvenie do netrhlinového betónu, prírodného kameňa s hutnou štruktúrou a plnej tehly. Vďaka kompaktným rozmerom a hmotnosti len 15 g je ideálna na montáž ľahkých konštrukčných prvkov — profilov, konzol, úchytov a inštalačného príslušenstva.
Kotva má Európske technické schválenie ETA 05/0242, certifikát CE a národné schválenie AT-15-7574/2008, čo zaručuje súlad s požiadavkami európskych noriem a potvrdzuje jej vhodnosť na použitie v stavebných objektoch.
Použitie
Kotva PSRe je určená na kotvenie profilov a kovových konštrukcií, roštov, zábradlí, strojov a iných konštrukčných prvkov a vybavenia objektu. Podklad musí byť vyrobený z netrhlinového betónu min. triedy B20 (C16/20), prírodného kameňa s hutnou štruktúrou alebo plnej tehly.
Technické parametre
- Označenie: PSRe 6x70/12
- Závit: M6
- Priemer vŕtania (fi): 6 mm
- Celková dĺžka (L): 70 mm
- Hrúbka upevňovaného prvku (E): 12 mm
- Hĺbka kotvenia (F): 55 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,015 kg
- EAN: 5907518660977
- Predajná jednotka: kus
Schéma montáže a rozmerové označenia
Rezový nákres znázorňuje správnu montáž kotvy do betónového podkladu s označením kľúčových parametrov:
- M — priemer závitu
- L — celková dĺžka kotvy
- D — minimálna hĺbka montážneho otvoru
- F — hĺbka kotvenia v podklade
- E — hrúbka upevňovaného prvku (vyčnievajúca časť)
- H — priemer otvoru v betóne
Odporúčania pre montáž
- Montážny otvor je potrebné vyvŕtať kolmo na plochu podkladu a dôkladne vyčistiť
- Kotvu by malo byť možné zasunúť do otvoru pomocou ľahkých úderov kladivom
- Uťahovanie matice vykonávajte výlučne momentovým kľúčom
- Po rozovretí kotvy musí byť podložka pod maticou pevne dotiahnutá k upevňovanému prvku
- Parametre uvedené v technickom schválení AT-15-7574/2008 sa nesmú prekračovať
Certifikáty a schválenia
- Európske technické schválenie: ETA 05/0242
- Certifikát: CE
- Národné technické schválenie: AT-15-7574/2008
Technické údaje
| Typ závitu | M6 |
| Dĺžka [mm] | 70 |
