Dromet kotva krúžková rozperná PSRe M20x170/23 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková PSRe M20×170/23 značky Dromet, pozinkovaná elektrolyticky. Závit M20, celková dĺžka 170 mm, hĺbka kotvenia 135 mm, hrúbka upevňovaného prvku 23 mm, priemer vŕtania ø20 mm. Materiál: konštrukčná oceľ. Hmotnosť 0,43 kg. Do neopraskaného betónu min. B20, prírodného kam
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-008
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M20
- Dĺžka [mm] 170
Popis

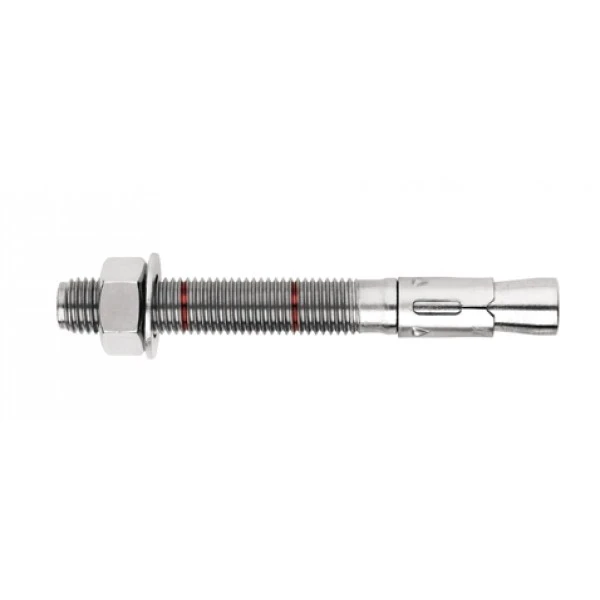

Dromet kotva krúžková rozperná PSRe M20×170/23 pozinkovaná do betónu
Krúžková kotva PSRe 20×170/23 značky Dromet je odolný rozperný spojovací prvok s krúžkovou konštrukciou, určený na trvalé upevnenie montážnych profilov, kovových konštrukcií, mreží, zábradlí, strojov a ďalších konštrukčných prvkov a vybavenia budov. Vďaka závitu M20 a celkovej dĺžke 170 mm zaisťuje vysokú nosnosť v náročných aplikáciách — vrátane montáže ťažkých nosných konštrukcií pre fotovoltaické inštalácie.
Kotva je určená na osadenie do podkladov z nezatrhnutého betónu min. triedy B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly. Má Európske technické posúdenie ETA 05/0242, certifikát CE a národné technické osvedčenie AT-15-7574/2008, čo potvrdzuje splnenie najvyšších noriem bezpečnosti a nosnosti.
Technické parametre
- Označenie: PSRe 20x170/23
- Závit: M20
- Priemer vŕtania (fi): 20 mm
- Celková dĺžka (L): 170 mm
- Hrúbka upevňovaného prvku (E): 23 mm
- Hĺbka kotvenia (F): 135 mm
- Hĺbka otvoru (D): 206 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,43 kg
- EAN: 5902706889949
- Predajná jednotka: kus
Označenia na rezovom nákrese:
- M — priemer závitu kotvy
- E — hrúbka upevňovaného prvku (vyčnievajúca časť)
- F — hĺbka kotvenia v podklade
- L — celková dĺžka kotvy
- D — hĺbka montážneho otvoru
- H — priemer otvoru v podklade
Odporúčania pre montáž
- Montážny otvor je potrebné vyvŕtať kolmo na povrch podkladu a dôkladne ho vyčistiť od prachu
- Spojovací prvok by sa mal dať zasunúť pomocou ľahkých úderov kladivom
- Montáž je potrebné vykonať pomocou momentového kľúča
- Po rozopretí spojovacieho prvku by mala byť podložka pod maticou pevne pritlačená k upevňovanému prvku
- Parametre uvedené v Technickom osvedčení AT-15-7574/2008 sa nesmú prekračovať
Certifikáty a osvedčenia
- Európske technické posúdenie: ETA 05/0242
- Certifikát: CE
- Národné technické osvedčenie: AT-15-7574/2008
Krúžková kotva PSRe od značky Dromet je overený a certifikovaný rozperný spojovací prvok, ktorý poskytuje profesionálnym montážnym tímom isté a trvalé upevnenie v betónových a kamenných podkladoch. Kompletné dodanie s maticou a podložkou umožňuje okamžite začať s montážou bez potreby objednávania ďalšieho príslušenstva.
