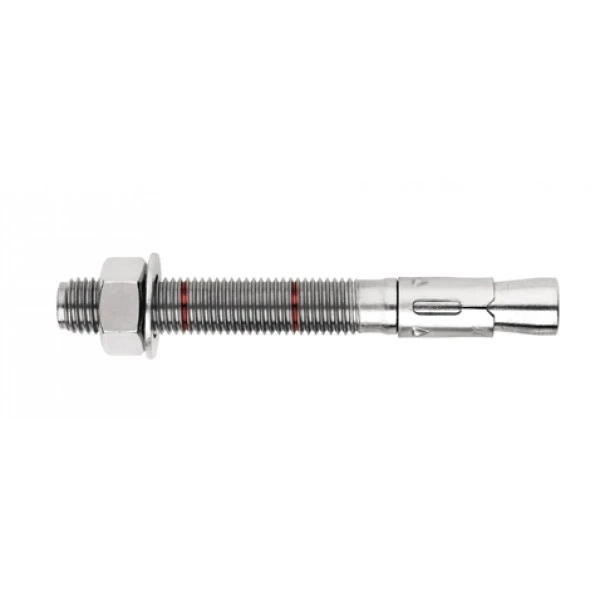

Dromet kotva krúžková rozperná PSRe M16x145/23 zinkovaná
Zanechať spätnú väzbu k produktu
Kotva prstencová rozperná Dromet PSRe M16x145/23, elektrolyticky pozinkovaná. Konštrukčná oceľ. Dĺžka 145 mm, hrúbka upevňovaného materiálu 23 mm, hĺbka kotvenia 110 mm, hĺbka otvoru 168 mm, priemer otvoru 16 mm. Hmotnosť 0,228 kg. Do betónu, prírodného kameňa a plnej tehly. Súprava s
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-006
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M16
- Dĺžka [mm] 145
Popis
Dromet kotva krúžková rozperná PSRe M16x145/23 pozinkovaná do betónu
Kotva krúžková rozperná Dromet PSRe M16x145/23 je odolný mechanický spojovací prvok určený na trvalé upevnenie konštrukcií do betónových podkladov. Vďaka krúžkovej konštrukcii zabezpečuje vysokú nosnosť a spoľahlivé ukotvenie v netrhlinovom betóne triedy min. B20, prírodnom kameni s kompaktnou štruktúrou a plnej tehle.
Použitie
Kotva PSRe je určená na upevňovanie profilov a kovových konštrukcií, mreží, zábradlí, strojov a iných konštrukčných a vybavovacích prvkov objektu. Osvedčuje sa všade tam, kde je potrebné spoľahlivé spojenie oceľového prvku s minerálnym podkladom — od fotovoltických inštalácií až po priemyselné konštrukcie.
Certifikáty a schválenia
Kotva má Európske technické schválenie ETA-05/0242 a certifikát CE, čo potvrdzuje jej súlad s európskymi bezpečnostnými normami. Okrem toho je pokrytá národným schválením AT-15-7574/2008, čo je zárukou schválenia na použitie na poľskom stavebnom trhu.
Technické parametre
- Označenie: PSRe 16x145/23
- Závit: M16
- Priemer vŕtania (fi): 16 mm
- Celková dĺžka (L): 145 mm
- Hrúbka upevňovaného prvku (E): 23 mm
- Hĺbka ukotvenia (F): 110 mm
- Hĺbka otvoru (D): 168 mm
- Materiál: konštrukčná oceľ, elektrolytický zinok
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,228 kg
- EAN: 5907518680968
- Predajná jednotka: kus
Montážne odporúčania
- Montážny otvor je potrebné vyhotoviť kolmo na plochu podkladu a dôkladne ho vyčistiť od prachu a úlomkov
- Kotvu zasuňte do otvoru ľahkými údermi kladiva
- Montáž vykonajte pomocou momentového kľúča — zabezpečí to správny uťahovací moment
- Po rozpretí kotvy by mala byť podložka pod maticou pevne pritlačená k upevňovanému prvku
- Parametre uvedené v Technickom schválení AT-15-7574/2008 sa nesmú prekračovať
Na technickom výkrese je znázornená montážna schéma kotvy v priereze betónu s označením kľúčových rozmerov: M — závit, E — hrúbka upevňovaného materiálu, F — hĺbka ukotvenia, L — celková dĺžka kotvy, D — hĺbka otvoru, H — priemer vŕtaného otvoru. Znalosť týchto parametrov umožňuje správny výber kotvy pre konkrétne montážne použitie.
