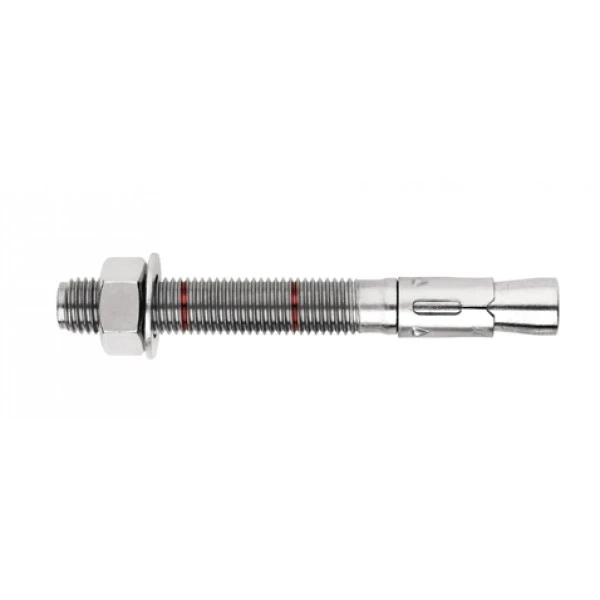

Dromet kotva krúžková rozperná PSRe M14x120/12 pozinkovaná

Prejsť na spätnú väzbu k produktu

Kotva prstencová PSRe Dromet, M14x120, z konštrukčnej ocele, elektrolytický pozink. Celková dĺžka 120 mm, hĺbka kotvenia 100 mm, priemer vŕtania ø14 mm, hmotnosť 0,14 kg. Do neporušeného betónu min. B20, prírodného kameňa a plnej tehly. Súprava s maticou a podložkou. ETA 05/0

Prejsť na úplný opis
vr. DPH bez DPH
Cena 1,78 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Typ závitu M14
  • Dĺžka [mm] 120

Popis

Dromet kotva krúžková rozperná PSRe M14x120 zinok do betónu

Kotva krúžková Dromet PSRe M14x120 – oceľová s maticou a podložkou, elektrolytický zinok
Kotva krúžková Dromet PSRe M14x120 – oceľová s maticou a podložkou, elektrolytický zinok

Kotva krúžková PSRe M14x120 firmy Dromet je pevný mechanický spojovací prvok s krúžkovou konštrukciou, určený na trvalé kotvenie do nepraskaného betónu triedy min. B20 (C16/20). Osvedčuje sa všade tam, kde je potrebné spoľahlivé upevnenie konštrukčných prvkov — oceľových profilov, konštrukcií pre fotovoltaiku, roštov, zábradlí, strojov a vybavenia objektov.

Kotva má Európske technické posúdenie ETA 05/0242, certifikát CE a národné technické osvedčenie AT-15-7574/2008, čo potvrdzuje jej súlad s európskymi bezpečnostnými normami a umožňuje jej použitie na zodpovedných kotviacich bodoch.

Použitie

  • Upevnenie profilov a kovových konštrukcií (vrátane systémov PV)
  • Montáž roštov, zábradlí a bariér
  • Kotvenie strojov a zariadení
  • Upevnenie prvkov vybavenia objektov
  • Podklady: nepraskaný betón min. B20, prírodný kameň s hutnou štruktúrou, plná tehla

Technické parametre

  • Označenie: PSRe 14x120/12
  • Závit: M14
  • Priemer vŕtania (fi): 14 mm
  • Celková dĺžka (L): 120 mm
  • Hrúbka upevňovaného prvku (E): 12 mm
  • Hĺbka kotvenia (F): 100 mm
  • Hĺbka otvoru (D): 150 mm
  • Materiál: konštrukčná oceľ, elektrolytický zinok
  • Konštrukcia: krúžková s maticou a podložkou
  • Hmotnosť: 0,14 kg
  • EAN: 5902706825459
  • Predajná jednotka: kus

Materiál a antikorózna ochrana

Kotva je vyrobená z konštrukčnej ocele s antikoróznou ochranou vo forme elektrolytického zinku. Povrchová úprava zabezpečuje ochranu proti korózii vo vnútorných podmienkach a v prostrediach s miernou agresivitou.

Prierezový nákres montáže krúžkovej kotvy PSRe do betónu s označením rozmerov M, L, F, E, D, H
Prierezový nákres montáže krúžkovej kotvy PSRe do betónu s označením rozmerov M, L, F, E, D, H

Schéma montáže a rozmery

Vedľajší nákres znázorňuje montážny prierez kotvy osadenej v betónovom podklade. Jednotlivé symboly znamenajú:

  • M — priemer závitu (M14)
  • L — celková dĺžka kotvy (120 mm)
  • F — hĺbka kotvenia (100 mm)
  • E — hrúbka upevňovaného prvku (12 mm)
  • D — minimálna hĺbka otvoru (150 mm)
  • H — priemer vŕtaného otvoru (ø14 mm)

Montážne odporúčania

  • Montážny otvor vyvŕtajte kolmo na plochu podkladu a dôkladne ho vyčistite od prachu
  • Kotvu zaveďte do otvoru ľahkými údermi kladiva
  • Uťahovanie matice vykonajte momentovým kľúčom — podľa hodnôt momentu uvedených v technickom osvedčení
  • Po rozšírení kotvy musí byť podložka pod maticou pevne pritlačená k upevňovanému prvku
  • Montážne parametre a nosnosť určuje osvedčenie AT-15-7574/2008 — nemali by sa prekračovať v ňom uvedené hodnoty

Certifikáty a osvedčenia

  • Európske technické posúdenie: ETA 05/0242
  • Certifikát: CE
  • Národné technické osvedčenie: AT-15-7574/2008
