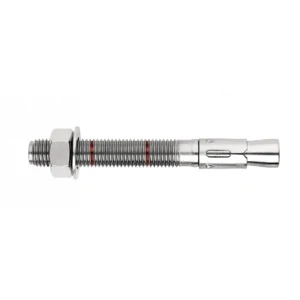

Dromet kotva krúžková rozperná PSRe M10x70/5 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková PSRe 10x70/5 značky Dromet, konštrukčná oceľ, elektrolytický zinok. Dĺžka 70 mm, hmotnosť 0,049 kg. Do betónu, prírodného kameňa a plnej tehly. ETA 05/0242, CE, AT-15-7574/2008. Upevnenie profilov, kovových konštrukcií, mreží a zábradlí.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-985
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M10
- Dĺžka [mm] 70
Popis
Dromet kotva krúžková rozperná PSRe 10x70/5 zinok elektrolytický
Kotva krúžková PSRe 10×70/5 značky Dromet je overený mechanický spojovací prvok s krúžkovou konštrukciou, určený na trvalé upevňovanie profilov, kovových konštrukcií, mreží, zábradlí, strojov a ďalších prvkov vybavenia objektov. Vyrobená z konštrukčnej ocele s povrchovou úpravou elektrolytickým zinkovaním, zaisťuje účinnú antikoróznu ochranu v štandardných prevádzkových podmienkach.
Kotva sa dodáva kompletná — s maticou a podložkou — čo eliminuje potrebu zháňania ďalších prvkov na stavbe a urýchľuje montáž.
Použitie a podklady
Spojovací prvok je určený na použitie v stavebných podkladoch vyrobených z:
- nezarysovaného betónu min. triedy B20
- prírodného kameňa s kompaktnou štruktúrou
- plnej tehly
Typické použitie zahŕňa upevňovanie montážnych profilov, nosných konštrukcií pre fotovoltické inštalácie, pochôdznych roštov, zábradlí, balustrád, strojov a všetkých prvkov vyžadujúcich spoľahlivé ukotvenie do minerálneho podkladu.
Certifikáty a schválenia
Kotva PSRe má kompletnú dokumentáciu umožňujúcu jej použitie v stavebníctve:
- Európske technické posúdenie ETA 05/0242
- Certifikát CE
- Národné technické schválenie AT-15-7574/2008
Vlastníctvo platných schválení garantuje súlad s právnymi požiadavkami a uľahčuje technické preberanie na stavbe.
Technické parametre
- Označenie: PSRe 10x70/5
- Závit: M10
- Priemer vŕtania (fi): 10 mm
- Celková dĺžka (L): 70 mm
- Hrúbka upevňovaného prvku (E): 5 mm
- Hĺbka ukotvenia (F, orientačná): 60 mm
- Hĺbka otvoru (D): 65 mm
- Materiál: konštrukčná oceľ, elektrolytické zinkovanie
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,049 kg
- EAN: 5907518687677
- Predajná jednotka: kus
Montážne odporúčania
Správna montáž kotvy krúžkovej PSRe vyžaduje dodržiavanie niekoľkých kľúčových zásad:
- Montážny otvor vyvŕtať kolmo na plochu podkladu
- Otvor po vŕtaní dôkladne vyčistiť od prachu a vrtných zvyškov
- Spojovací prvok zasunúť pomocou ľahkých úderov kladivom
- Montáž vykonať pomocou momentového kľúča
- Po rozopretí spojovacieho prvku musí byť podložka pod maticou pevne dotiahnutá k upevňovanému prvku
- Parametre uvedené v Technickom schválení AT-15-7574/2008 sa nesmú prekračovať
Podrobné technické údaje — vrátane prípustných zaťažení, minimálnych rozstupov a vzdialeností od hrán — sú uvedené v Technickom schválení AT-15-7574/2008. Pred použitím kotvy v zodpovedných konštrukčných spojoch sa odporúča oboznámiť sa s kompletnou dokumentáciou výrobcu.
