Comunello súprava bránových pántov na privarenie na stĺpik 40×40 mm – pravá, pre stúpajúce svahy
Zanechať spätnú väzbu k produktu
Comunello súprava bránových pántov na privarenie na stĺpik 40×40 mm, pravá, galvanizovaná oceľ. Pre krídlové brány na svahoch do 10°. Maximálna hmotnosť krídla 120 kg, dĺžka 3 m. S výstredným kĺbom a masničkami.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-528
Vlastnosti produktu
[PIM] zawiasy #113
- Materiál Oceľ
- Spôsob montáže Na zamurovanie
Popis
Comunello súprava bránových pántov na privarenie na stĺpik 40×40 mm – pravá, pre stúpajúce svahy

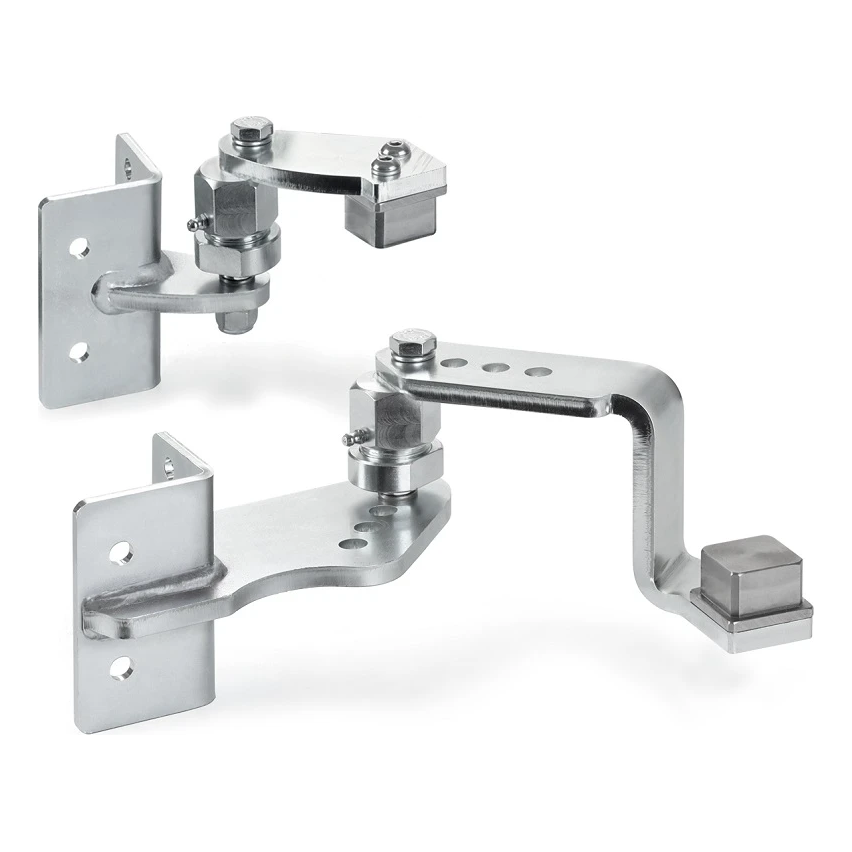

Comunello – kompletná súprava pravých pántov na privarenie určená na montáž krídlových brán na teréne s šikmým podložím. Vďaka vstavanej výstrednej skrutke v kĺbe môže inštalatér presne nastaviť krídlo brány do vodorovnej polohy a vyrovnať ho vzhľadom na stĺpik — aj pri sklone terénu do 10° (~20%). Je to hotové riešenie, ktoré eliminuje nutnosť individuálneho dorábavania regulačných prvkov a výrazne skracuje čas montáže.
Kľúčové vlastnosti súpravy
- Určenie: krídlové brány na stúpajúcich svahoch
- Typ: pravý pánt, na privarenie na stĺpik
- Vhodný pre stĺpiky: 40 × 40 mm — oceľové a betónové
- Maximálna dĺžka krídla: 3 m
- Maximálna hmotnosť krídla: 120 kg
- Maximálny uhol stúpania: 10° (~20%)
- Nastaviteľný sklon krídla — kĺb s výstrednou skrutkou
- Kĺby vybavené masničkami (smarovacími hlavicami) — mazanie bez demontáže
- Konzoly so 4 montážnymi otvormi
- Materiál: elektrolyticky galvanizovaná oceľ
- Výrobca: Comunello
Výstredný mechanizmus dáva plnú kontrolu nad pozíciou krídla brány. Stačí otočiť kĺb, aby ste plynule regulovali uhol, bez nutnosti opätovného zváraná či rozobratia konštrukcie. Masničky v kĺboch umožňujú jednoduché mazanie počas ročných prehliadok — predlžujú životnosť pántov a zabezpečujú tichý, plynulý chod brány počas rokov.

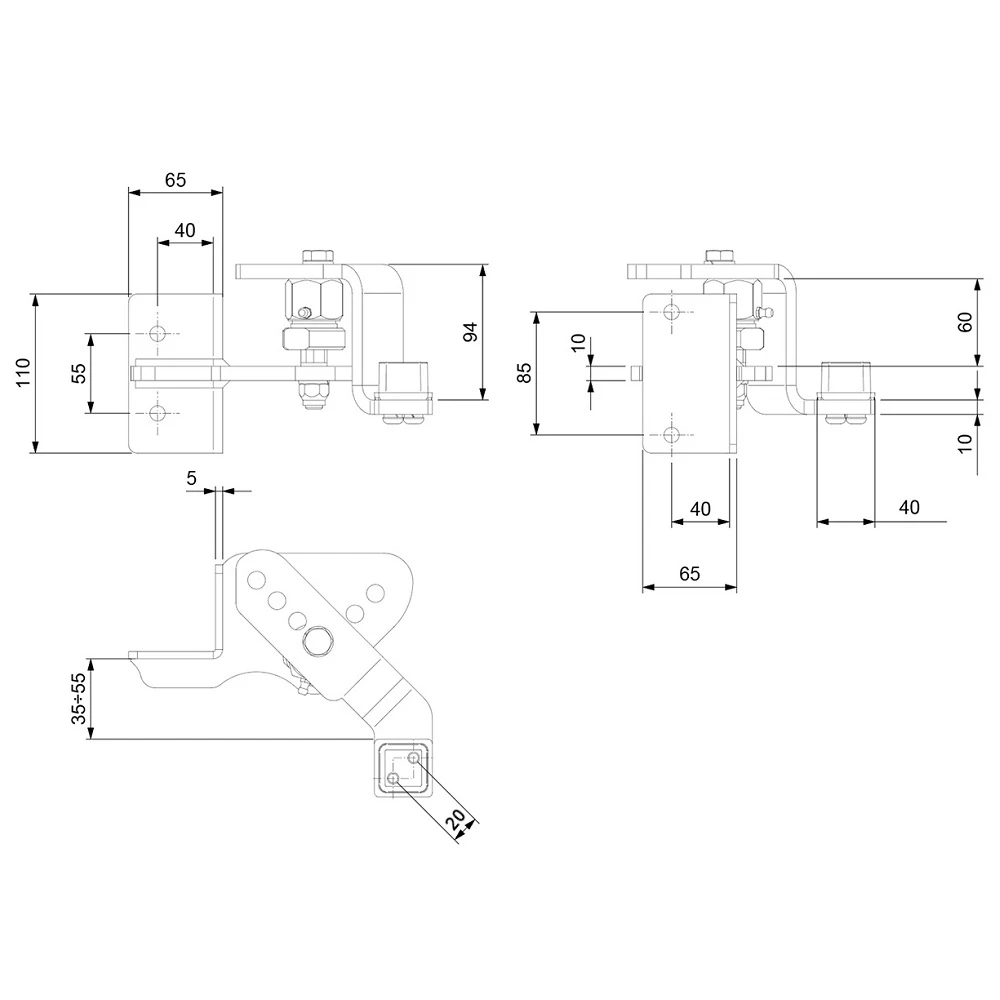

Rozmery a technické údaje
Horný pánt (menší):
- Montážny plech (výška × šírka): 85 × 65 mm
- Rozostup montážnych otvorov vo zvislom smere: 55 mm
- Vzdialenosť osí otvorov od hrany plechu: 40 mm
- Výška mechanizmu kĺbu: 94 mm
- Voľný priestor medzi ramenami kĺbu: 60 mm
- Hrúbka montážneho plechu: 5 mm
- Hrúbka ramena kĺbu: 10 mm
- Šírka prvku pripevňujúceho ku krídlu: 40 mm
Dolný pánt (väčší):
- Montážny plech (výška × šírka): 110 × 65 mm
- Rozostup montážnych otvorov vo zvislom smere: 85 mm
- Vzdialenosť osí otvorov od hrany plechu: 40 mm
- Voľný priestor medzi ramenami kĺbu: 60 mm
- Hrúbka montážneho plechu: 5 mm
- Hrúbka ramien kĺbu: 10 mm
- Šírka prvku pripevňujúceho ku krídlu: 40 mm
Spoločné rozmery:
- Odsadenie osi otáčania od montážneho plechu (nastaviteľné): 35–55 mm
- Posun osi otvoru v pripevňovacom prvku: 20 mm
- Celková dĺžka súpravy (L): 220 mm
- Hmotnosť súpravy: 5 kg
- EAN: 8028390517474
Súprava určená na montáž na oceľové aj betónové stĺpiky. Konštrukcia z galvanizovanej ocele zabezpečuje odolnosť voči korózii a dlhodobú prevádzku vo vonkajších podmienkach. Vďaka nastaviteľnému odsadeniu osi otáčania (35–55 mm) inštalatér flexibilne prispôsobí montáž podmienkam na objekte.
