Comunello sada závesov brány na priváranie na stĺpik 40×40 mm – ľavá, pre stúpajúce svahy
Zanechať spätnú väzbu k produktu
Comunello sada ľavých závesov brány na priváranie na stĺpik 40×40 mm. Elektroliticky pozinkovaná oceľ. Dĺžka 220 mm, hmotnosť 5 kg. Maximálna dĺžka krídla 3 m, hmotnosť 120 kg. Uhol zdvíhania 10°. Pre terény so stúpajúcimi svahmi.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-527
Vlastnosti produktu
[PIM] zawiasy #113
- Materiál Oceľ
- Spôsob montáže Na zamurovanie
Popis
Comunello sada závesu brány na privarenie na stĺpik 40×40 mm – ľavá, pre stúpajúce svahy

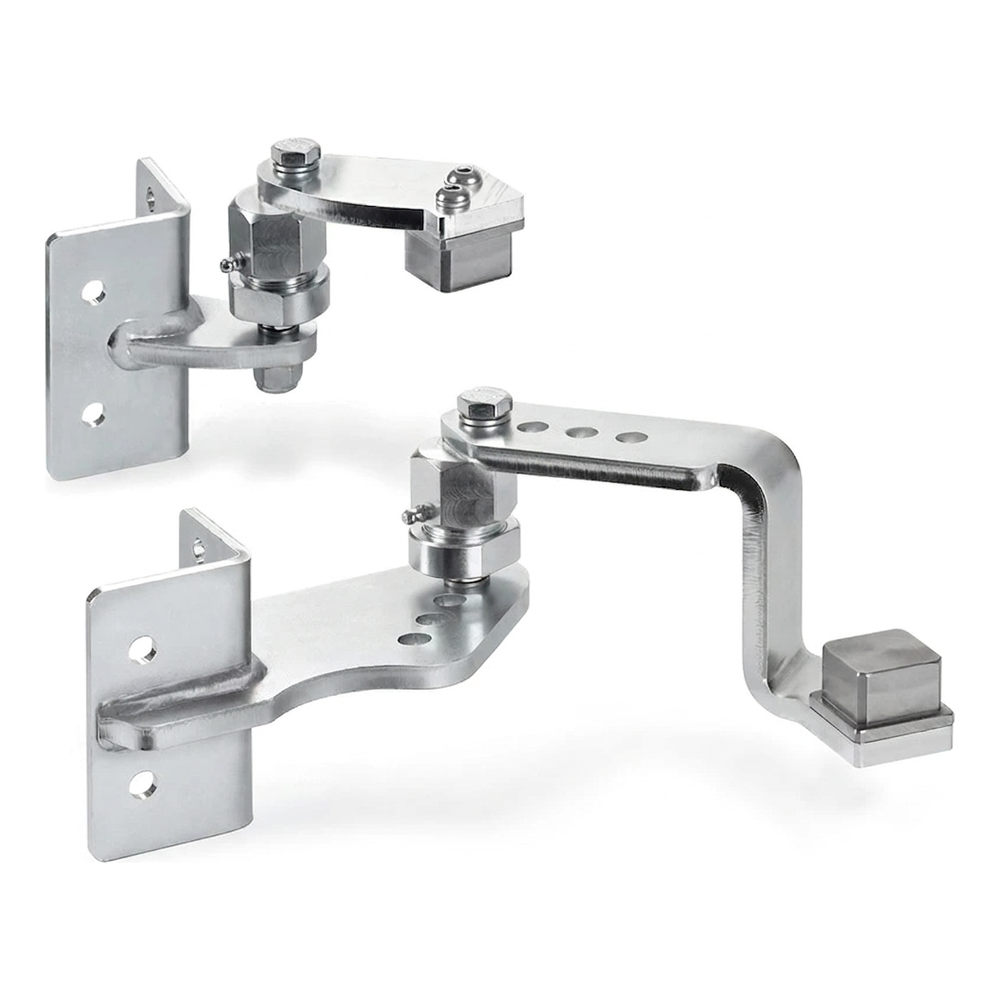

Comunello – sada ľavých závesu na privarenie určená na montáž krídlových brán na teréne so stúpajúcimi svahmi. Komplet sa skladá z dvoch závesu (horného a dolného) prispôsobených pre stĺpiky 40×40 mm, ako oceľové, tak betónové. Vďaka spojeniu podpery krídla s kĺbom pomocou excentrickej skrutky môže inštalatér presne nastaviť polohu krídla – nastaviť ho do vodorovnej polohy a vyrovnať vzhľadom na stĺpik aj pri naklonenom podklade.
Kľúčové výhody pre inštalatéra
- Nastaviteľný sklon krídla – excentrická skrutka umožňuje kompenzovať nerovnosti terénu a presne nastaviť bránu
- Maximálny uhol zdvihnutia krídla: 10° (~20%) – ideálne pre vozidlá stúpajúce a klesajúce
- Kĺby vybavené maznicami – jednoduché mazanie bez potreby demontáže závesu
- Podpery so 4 montážnymi otvormi – spoľahlivé a stabilné uchytenie na stĺpik
- Montáž na stĺpiky oceľové a betónové – univerzálne použitie
Technické parametre
- Verzia: ľavá
- Značka: Comunello
- Materiál: elektrolyticky pozinkovaná oceľ
- Určenie: stĺpik 40×40 mm
- Maximálna dĺžka krídla: 3 m
- Maximálna hmotnosť krídla: 120 kg
- Maximálny uhol zdvihnutia: 10° (~20%)
- Dĺžka sady (L): 220 mm
- Hmotnosť sady: 5 kg
- EAN: 8028390517481

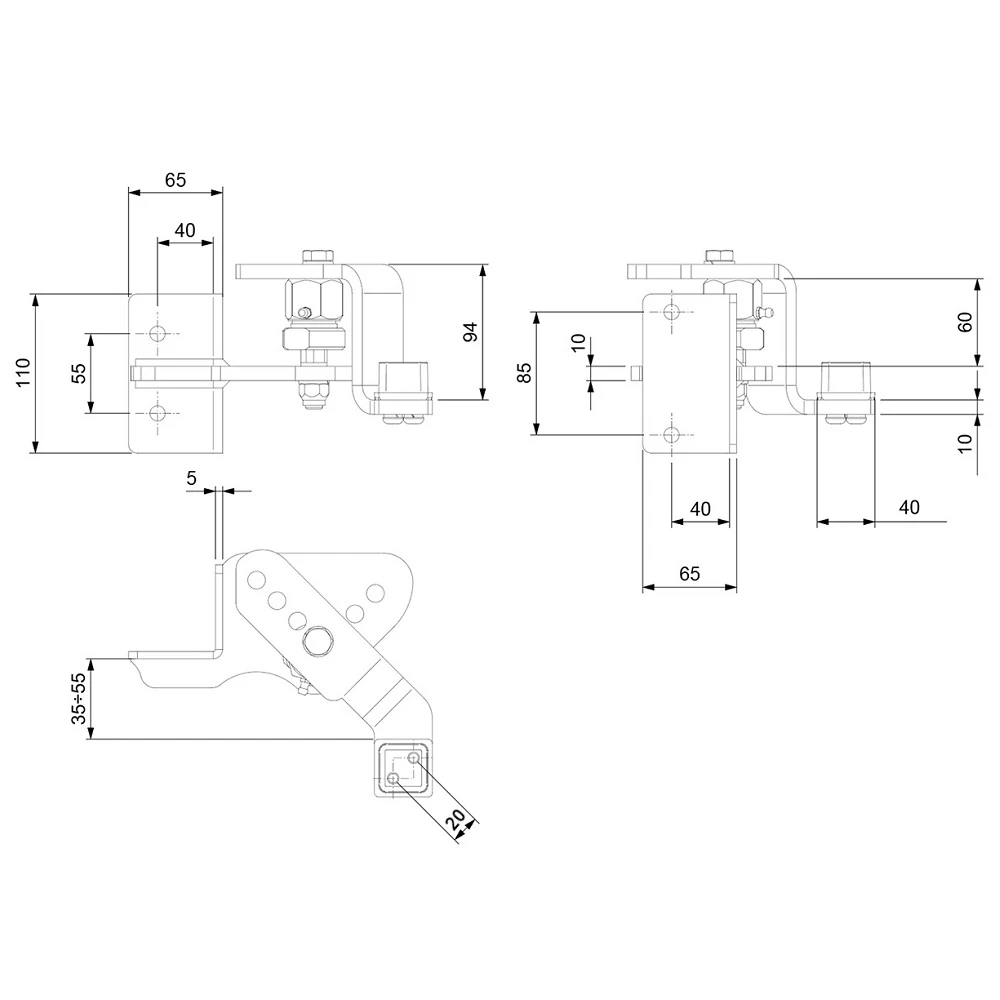

Rozmery závesu (z technického výkresu)
- Šírka montážneho plechu: 65 mm
- Rozstup osí montážnych otvorov (vo vodorovnej rovine): 40 mm
- Výška montážneho plechu (horný záves): 110 mm
- Rozstup montážnych otvorov vo zvislej rovine (horný záves): 55 mm
- Výška pohyblivého prvku (horný záves): 94 mm
- Rozstup montážnych otvorov vo zvislej rovine (dolný záves): 85 mm
- Zvislá vzdialenosť medzi ramenami (dolný záves): 60 mm
- Šírka prvku na pripojenie k bráne: 40 mm
- Hrúbka montážneho plechu: 5 mm
- Nastaviteľná vzdialenosť osi otáčania od steny: 35–55 mm
- Posun osi čapu: 20 mm
Sada je určená na montáž zváraním – podpery sa umiestňuju priamo na stĺpik a kĺb na rameno krídla brány. Excentrické nastavenie umožňuje korekciu nastavenia krídla po montáži, čo výrazne skracuje čas inštalácie a eliminuje potrebu demontáže pri drobných úpravách. Maznice zabudované v kĺboch zabezpečujú bezúdržbovú prevádzku – postačuje pravidelné mazanie bez potreby snímania závesu.
