Comunello – sada bránových pántov na privarenie na vyvýšenia, stĺpik 50×50, ľavá
Zanechať spätnú väzbu k produktu
Comunello sada ľavých bránových pántov na privarenie na stĺpik 50×50 mm. Elektroliticky pozinkovaná oceľ. Maximálna dĺžka krídla 3 m, hmotnosť 120 kg. Regulácia sklonu do 10°. Rozmery plechu 110×65 mm, hrúbka 5 mm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-526
Vlastnosti produktu
[PIM] zawiasy #113
- Materiál Oceľ
- Spôsob montáže Na zamurovanie
Popis
Comunello – sada bránových pántov na privarenie na vyvýšenia, stĺpik 50×50, ľavá

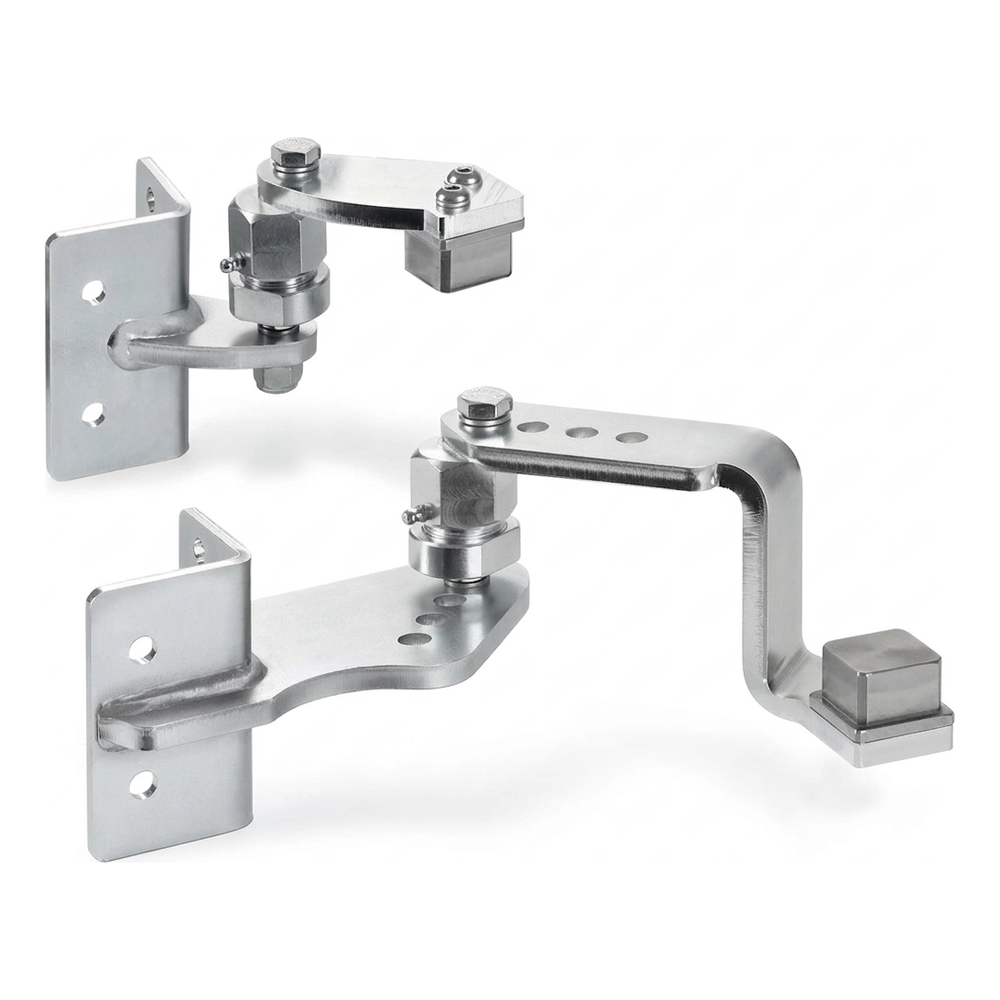

Comunello – kompletná sada ľavých pántov na privarenie určená na montáž krídlových brán na stúpajúcich svahoch. Sada umožňuje precíznu reguláciu polohy krídla vďaka mimostrednej skrutke spájajúcej nosník krídla s kĺbom — otáčanie kĺbu umožňuje nastaviť krídlo ideálne vo vodorovnej polohe a vyrovnať ho so stĺpikom, aj keď je terén šikmý.
Hlavné vlastnosti sady
- Maximálna dĺžka krídla: 3 m
- Maximálna hmotnosť krídla: 120 kg
- Maximálny uhol zdvihu krídla: 10° (~20%)
- Regulovateľný sklon krídla — kompenzácia rozdielov úrovní terénu
- Verzia: ľavá
- Materiál: elektroliticky pozinkovaná oceľ — protikorózna ochrana
- Montáž na stĺpik: 50×50 mm
- Určenie: oceľové aj betónové stĺpiky
- Kĺby vybavené mazacími hlavicami (smarovačkami) — jednoduché mazanie bez demontáže
- Nosníky so 4 montážnymi otvormi — spoľahlivé upevnenie
Riešenie určené inštalačným firmám realizujúcim montáž brán na šikmých príjazdoch a nerovnom teréne. Mimostredná skrutka eliminuje potrebu viacnásobných úprav nastavenia — jedno skrutkovanie stačí na precíznu reguláciu uhla a úrovne krídla.

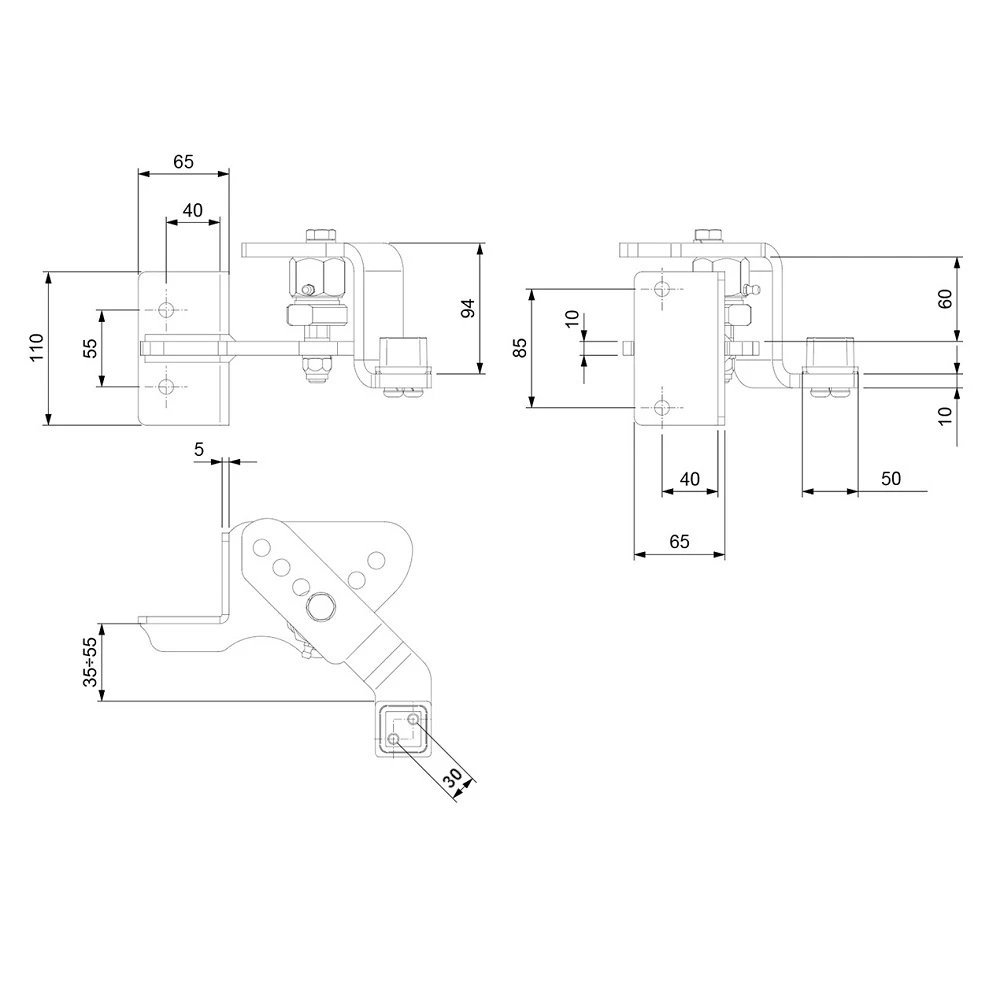

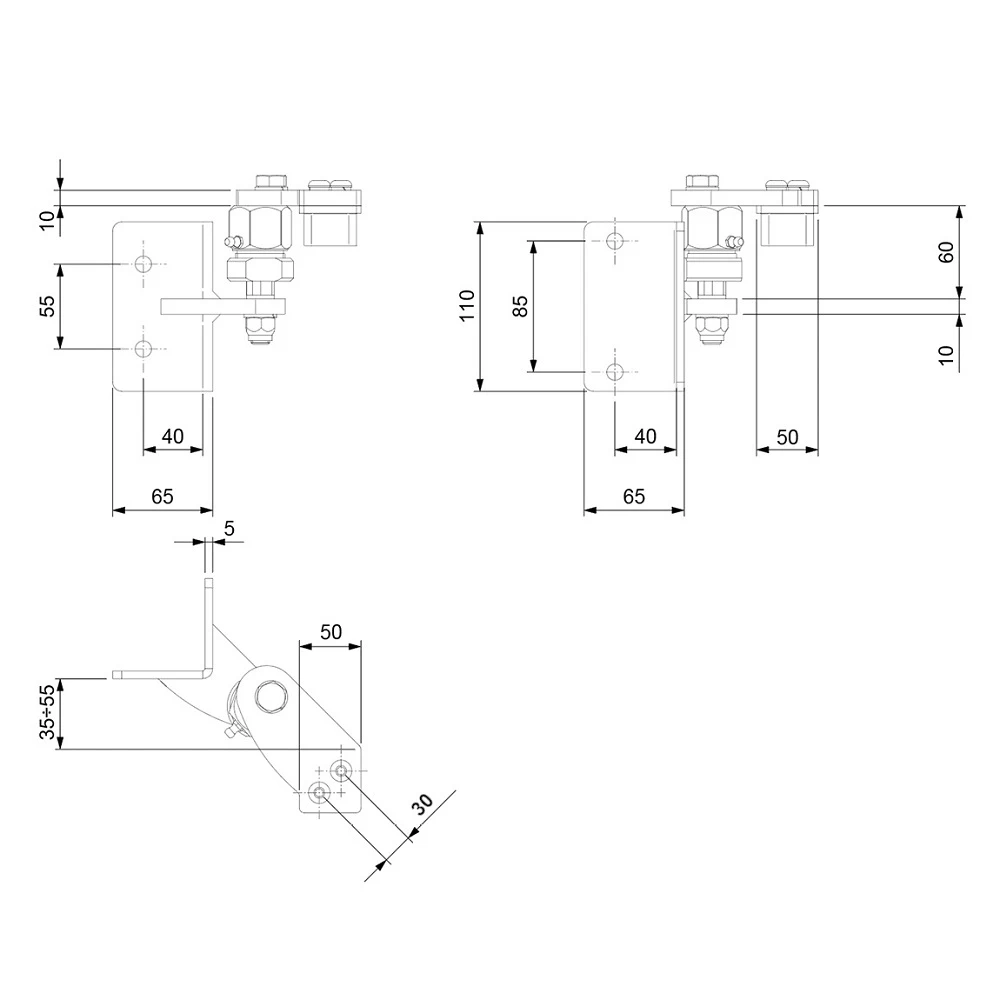

Rozmery a montážne údaje
- Výška montážneho plechu: 110 mm
- Šírka montážneho plechu: 65 mm
- Rozostup montážnych otvorov (zvisle): 55 mm (nosník) / 85 mm (bočný plech)
- Vzdialenosť osi otvorov od hrany: 40 mm
- Hrúbka montážneho plechu: 5 mm
- Hrúbka ramena pántu: 10 mm
- Výška mechanizmu pántu: 94 mm
- Vzdialenosť medzi ramenami: 60 mm
- Šírka prvku na upevnenie na stĺpik: 50 mm
- Štvorcový čap: 30 mm
- Rozsah regulácie vzdialenosti: 35–55 mm
- Celková dĺžka (L): 220 mm
- Hmotnosť sady: 5,8 kg
- EAN: 8028390517504
Sada pántov Comunello je overené riešenie pre profesionálne inštalácie krídlových brán v náročných terénnych podmienkach. Elektrolitické pozinkovanie zabezpečuje dlhodobú protikoróznu ochranu, a mazacie hlavice garantujú bezúdržbovú prevádzku na roky.
