Comunello Albatros Piccolo – systém pántov pre lomenú bránu do 4 m / 100 kg
Comunello Albatros Piccolo je kompletný, inovatívny systém pántov navrhnutý špeciálne pre skladacie (lomené) brány. Vďaka plne visiacemu mechanizmu sa brána otvára bez vodiacej koľaje, čo eliminuje prekážky na podloží a výrazne uľahčuje montáž. Systém garantuje plynulé skladanie a rozkládanie krídel brány aj v silno obmedzenom priestore — ideálne riešenie pre nehnuteľnosti s úzkou príjazdovou cestou alebo nedostatkom miesta na úplné otvorenie krídlovej brány.
Obsah súpravy
Systém Albatros Piccolo sa skladá z troch precízne prispôsobených prvkov, ktoré spoločne vytvárajú spoľahlivý mechanizmus lomenej brány:

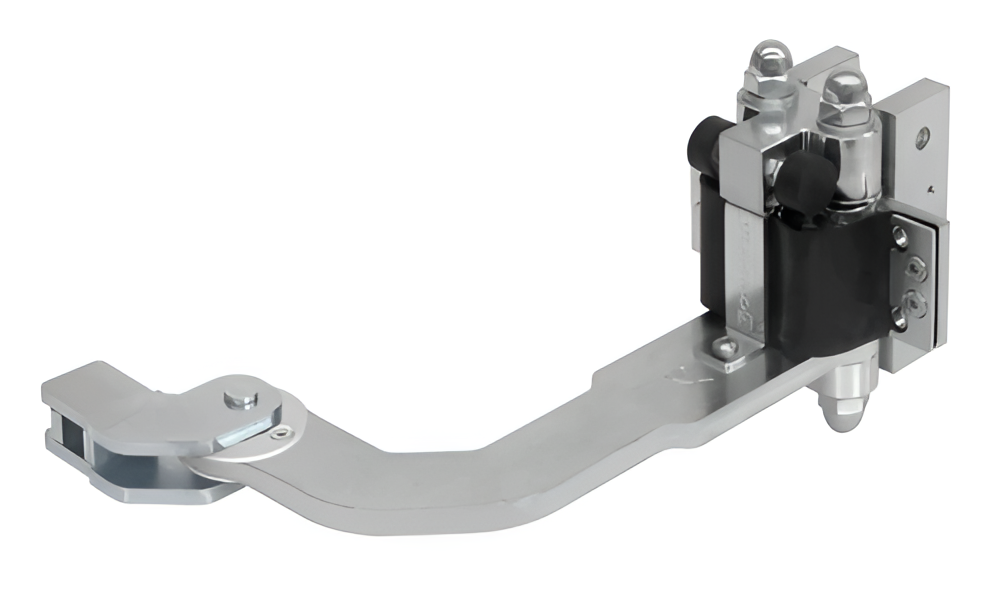

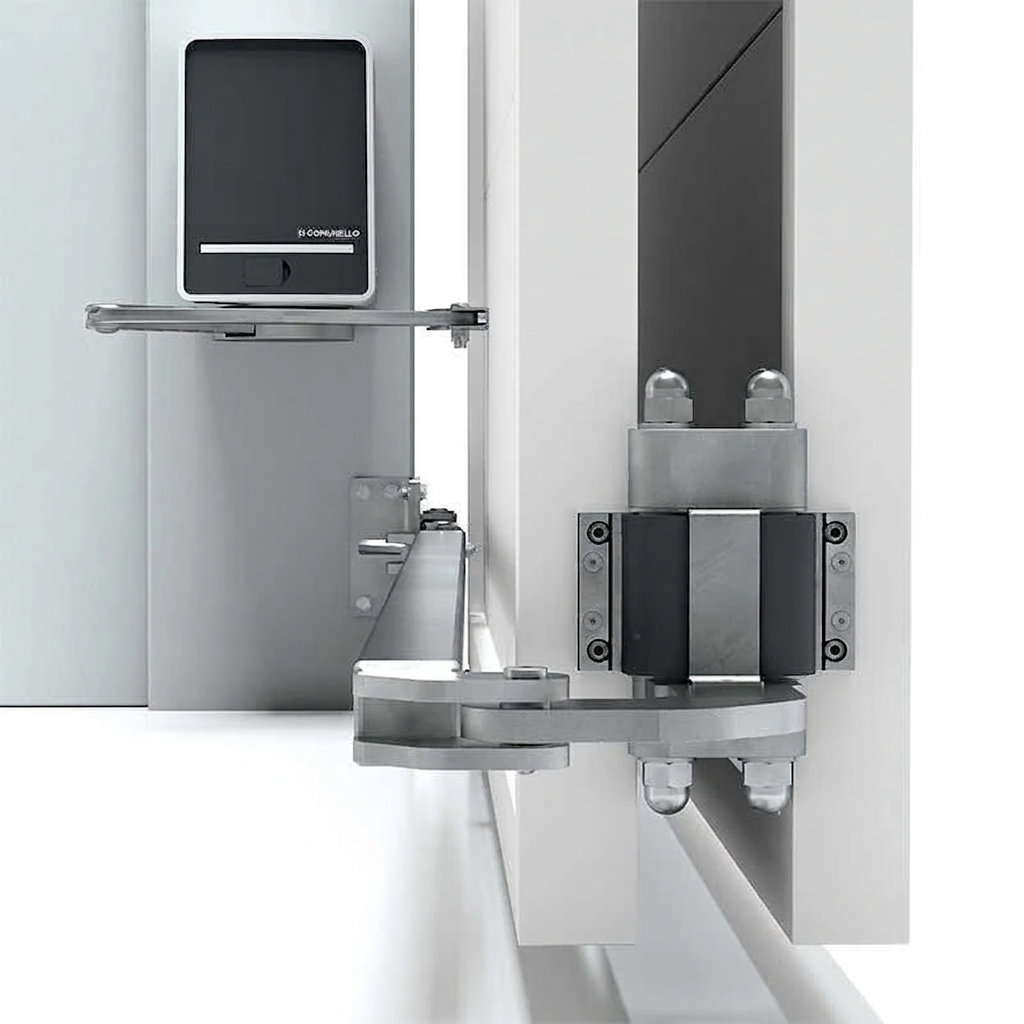

- Dolný pánt s prevodovkou a ramenom — montovaný v dolnej časti krídla brány, zodpovedný za pohon skladania; obojstranne skladacie transmisné rameno sa spája so spodkom prvého krídla

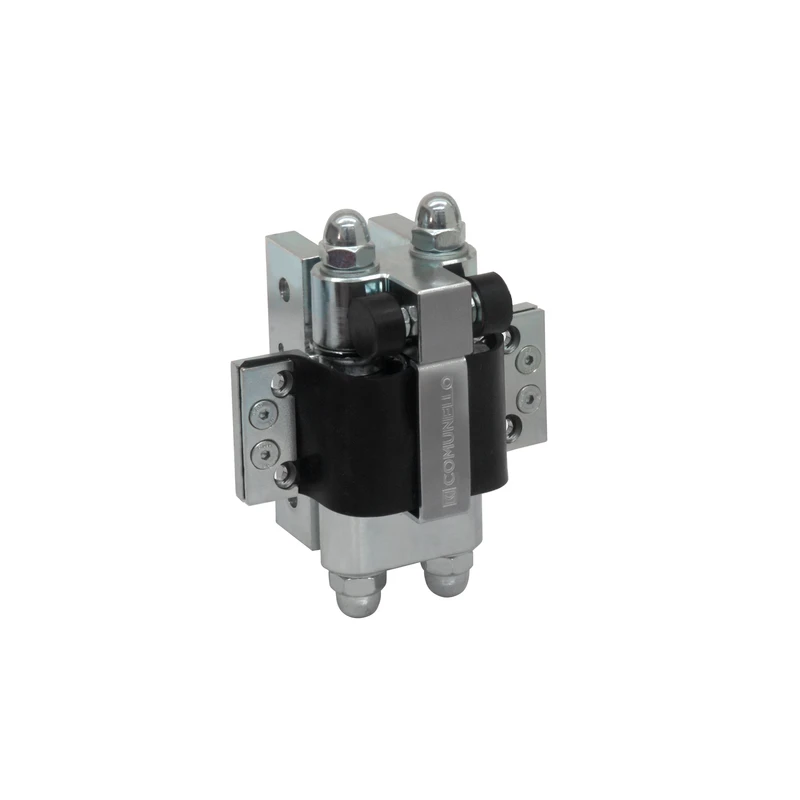

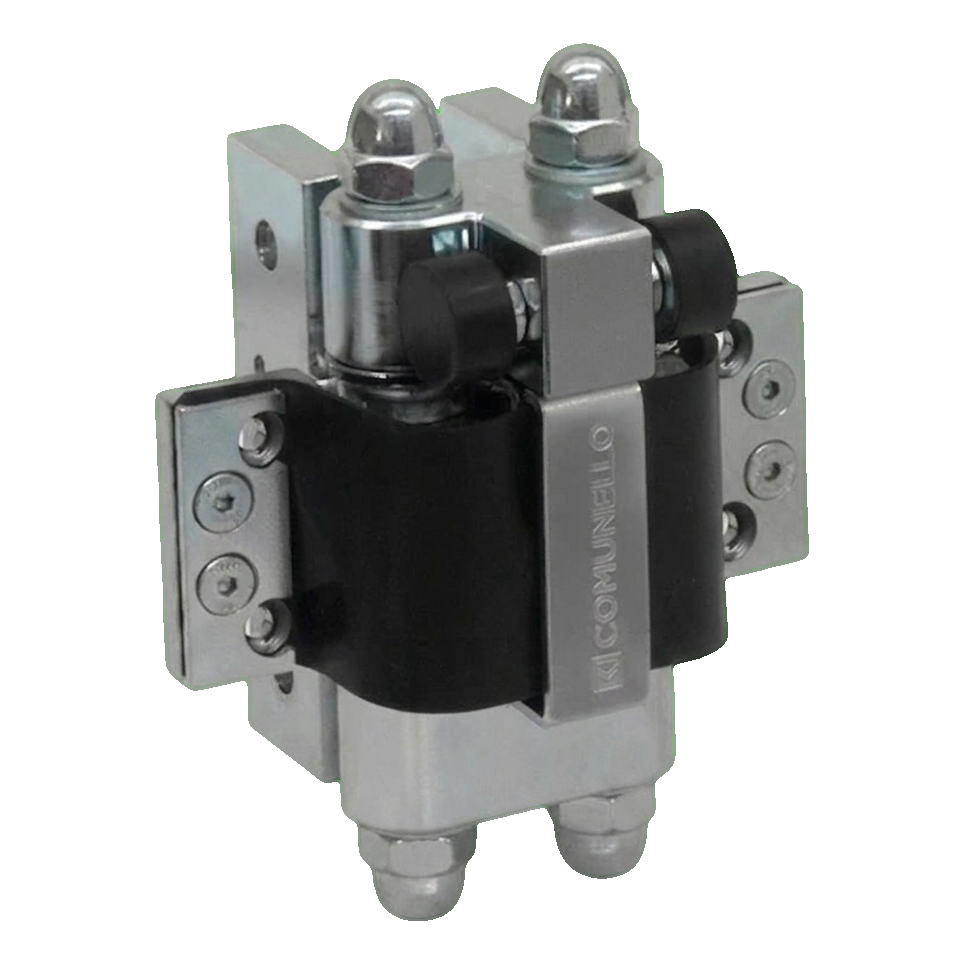

- Horný pánt s prevodovkou — montovaný v hornej časti brány pri stĺpiku, synchronizuje pohyb oboch krídel

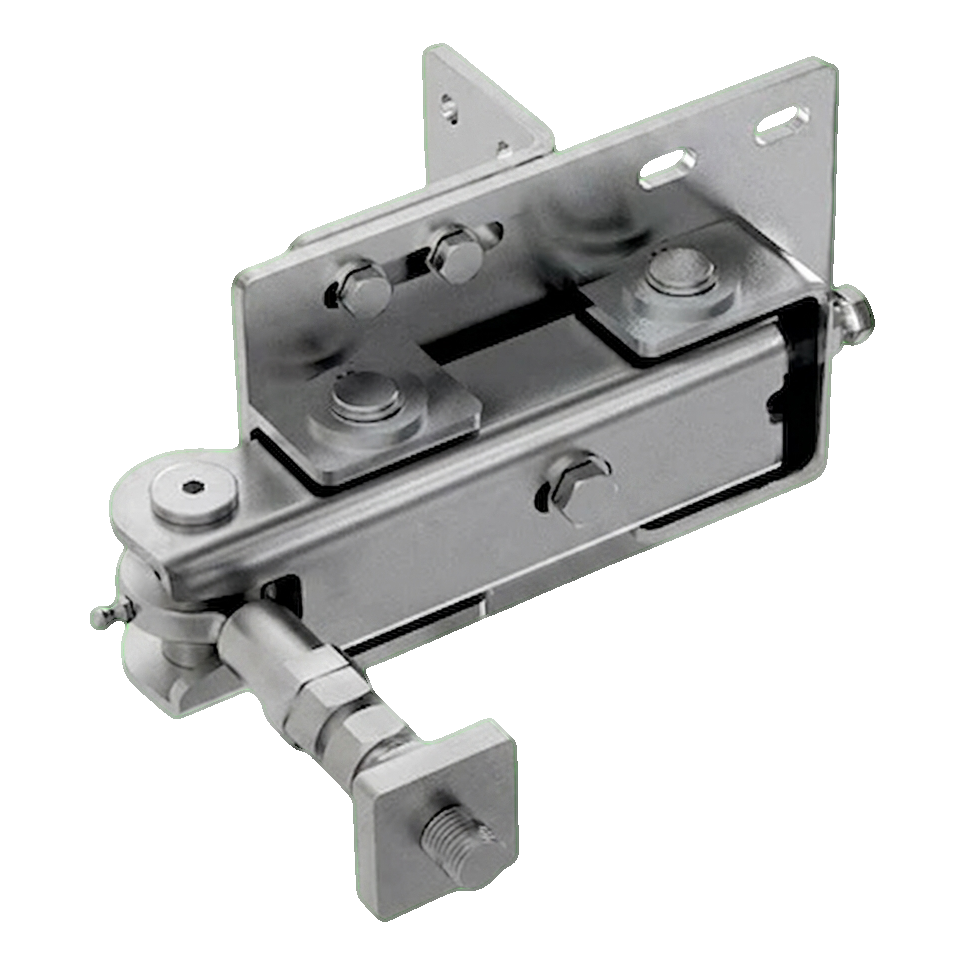

- Nastaviteľná podpera — pripevnená k stĺpu, umožňuje precíznu reguláciu celého systému po montáži
Princíp fungovania a montáž

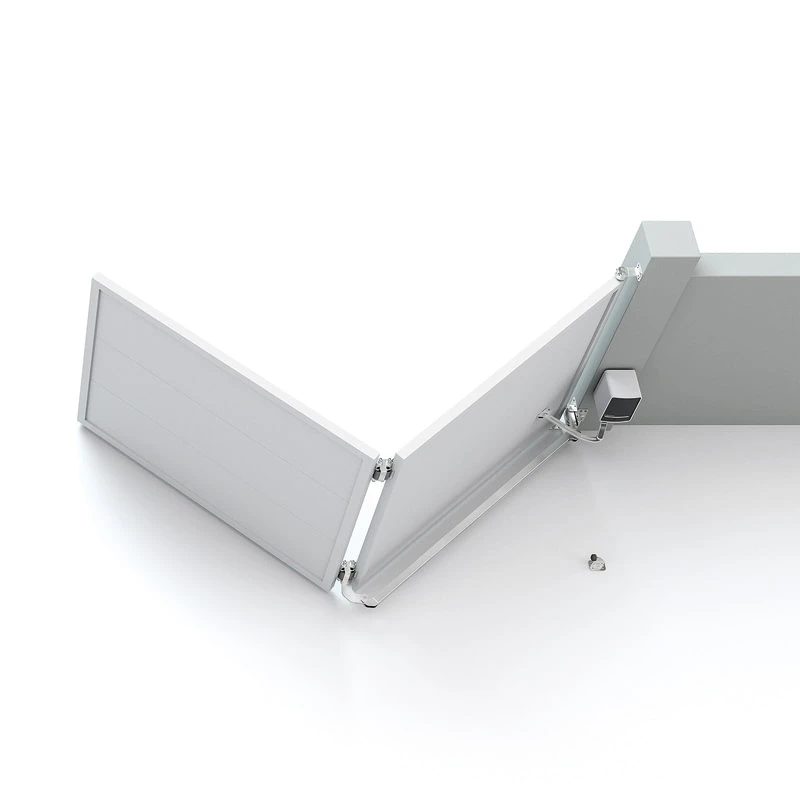

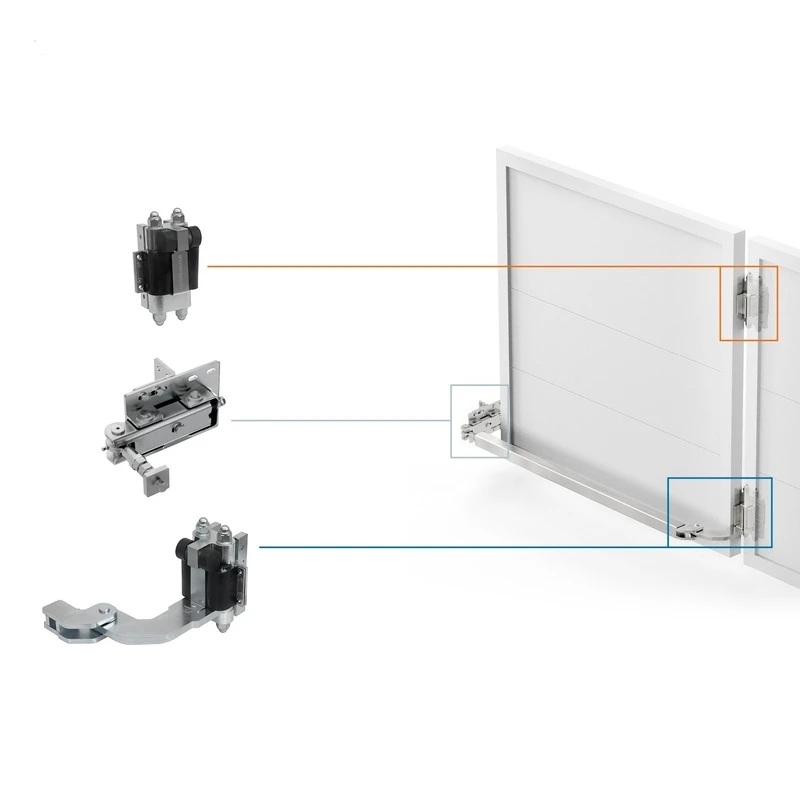

Systém je úplne bezkoľajový — brána sa otvára vertikálne bez akýchkoľvek vodiacich koľají na podloží. Obojstranne skladacie pohonné rameno sa montuje na spodok prvého krídla a spája s dolným pántom. Po namontovaní nastaviteľnej podpery na stĺp získa inštalatér možnosť precíznej korekcie nastavenia brány. Obrázok vedľa znázorňuje rozmiestnenie jednotlivých prvkov systému na bráne — horný pánt pri vrchole stĺpu, nastaviteľnú podperu uprostred a dolný pánt s ramenom na spodku.
Maximálne otvorenie v minimálnom priestore
Vďaka mechanizmu skladania sa krídla brány ohýbajú k sebe, zaberajú minimálny priestor tak počas otvárania, ako aj zatvárania. Jedna súprava obslúži bránu s celkovou dĺžkou krídel do 4 metrov a hmotnosťou do 100 kg. Pri použití dvoch súprav Albatros Piccolo je možné obsluhovať dvojkrídlovú bránu s celkovou dĺžkou do 8 metrov.
Kľúčové výhody systému
- Bezkoľajový mechanizmus — žiadne vodiacie koľaje na podloží, nula prekážok
- Visiaci systém — krídla brány sa skladajú voľne vo vzduchu
- Jednoduché nastavenie — nastaviteľná podpera umožňuje precízne prispôsobenie po montáži
- Minimálny priestor — ideálne riešenie pre úzke príjazdové cesty a obmedzené prechody
- Vysokokvalitné materiály — prvky odolné voči opotrebeniu a dlhodobej prevádzke
- Talianská výroba — Comunello, Made in Italy
Kompatibilita s pohonmi
Systém Albatros Piccolo spolupracuje s pohonmi pre krídlové brány značky Comunello. Pre komplexnú inštaláciu jsou k dispozícii aj doplnkové príslušenstvo: systém vzorovníkov otvorov so skrutkami a maticami a spojovací profil transmisného ramena s pántom pri stĺpiku, ktoré výrazne zrýchľujú proces montáže.
Technické parametre súpravy
- Výrobca: Comunello
- Séria: Albatros Piccolo (P)
- Maximálna dĺžka brány (1 súprava): 4 m
- Maximálna dĺžka brány (2 súpravy): 8 m
- Maximálna hmotnosť krídel: 100 kg
- Hmotnosť súpravy: 10,5 kg
- Typ systému: bezkoľajový, visiaci
- Krajina výroby: Taliansko

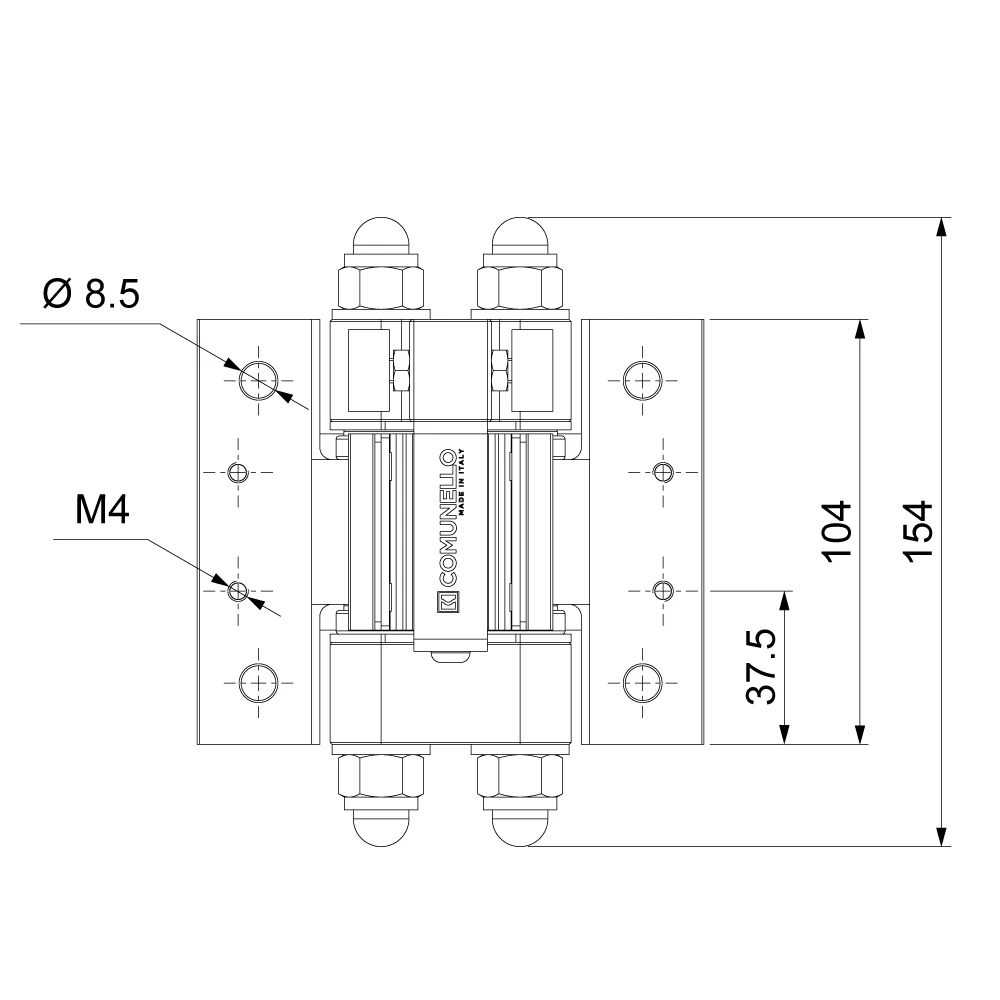

Rozmery horného pántu (technický výkres)
- Celková výška: 154 mm
- Výška montážnej dosky: 104 mm
- Vzdialenosť osi otvoru od spodnej hrany: 37,5 mm
- Priemer montážnych otvorov: Ø 8,5 mm
- Závit skrutiek: M4

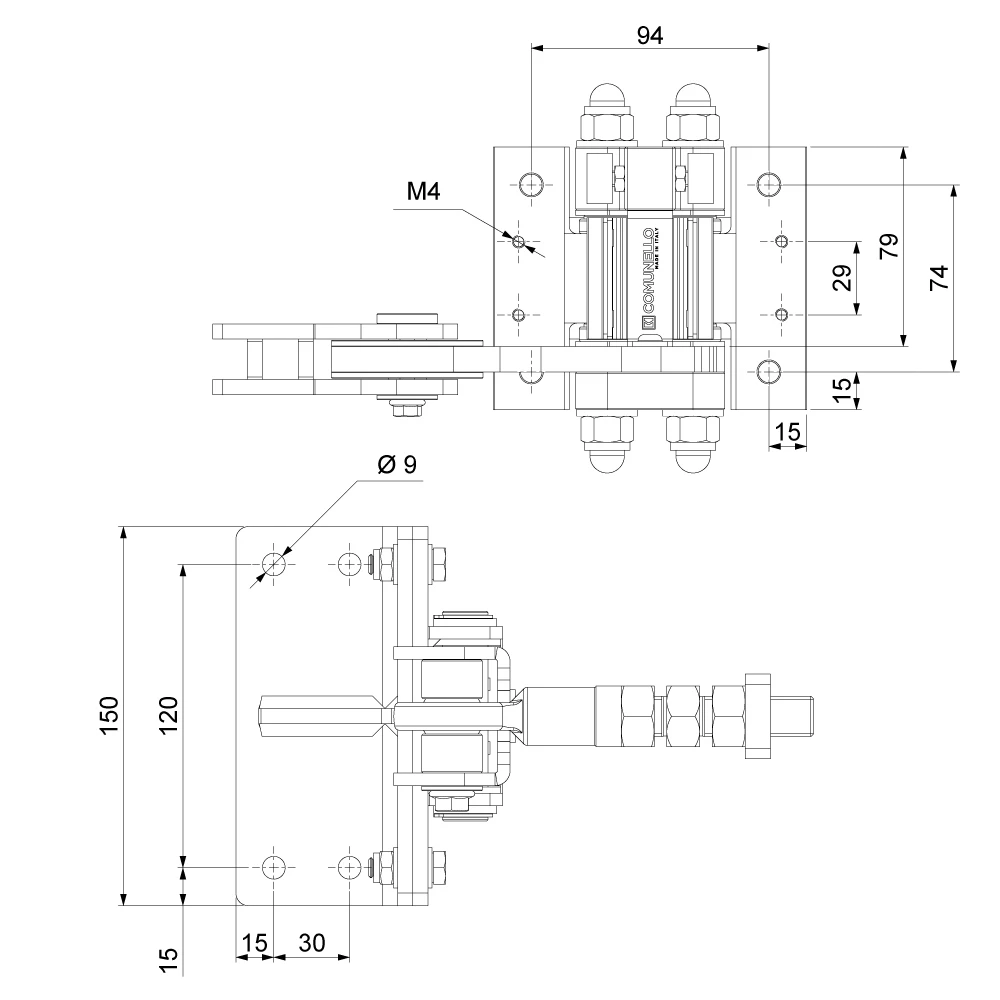

Rozmery nastaviteľnej podpery
- Šírka montážnej dosky (malá): 94 mm
- Výška montážnej dosky (malá): 79 mm
- Rozostup montážnych otvorov vo zvislom smere: 74 mm
- Priemer otvorov: Ø 9 mm
- Závit: M4
- Šírka montážnej dosky (veľká): 150 mm
- Rozostup montážnych otvorov na veľkej doske: 120 mm

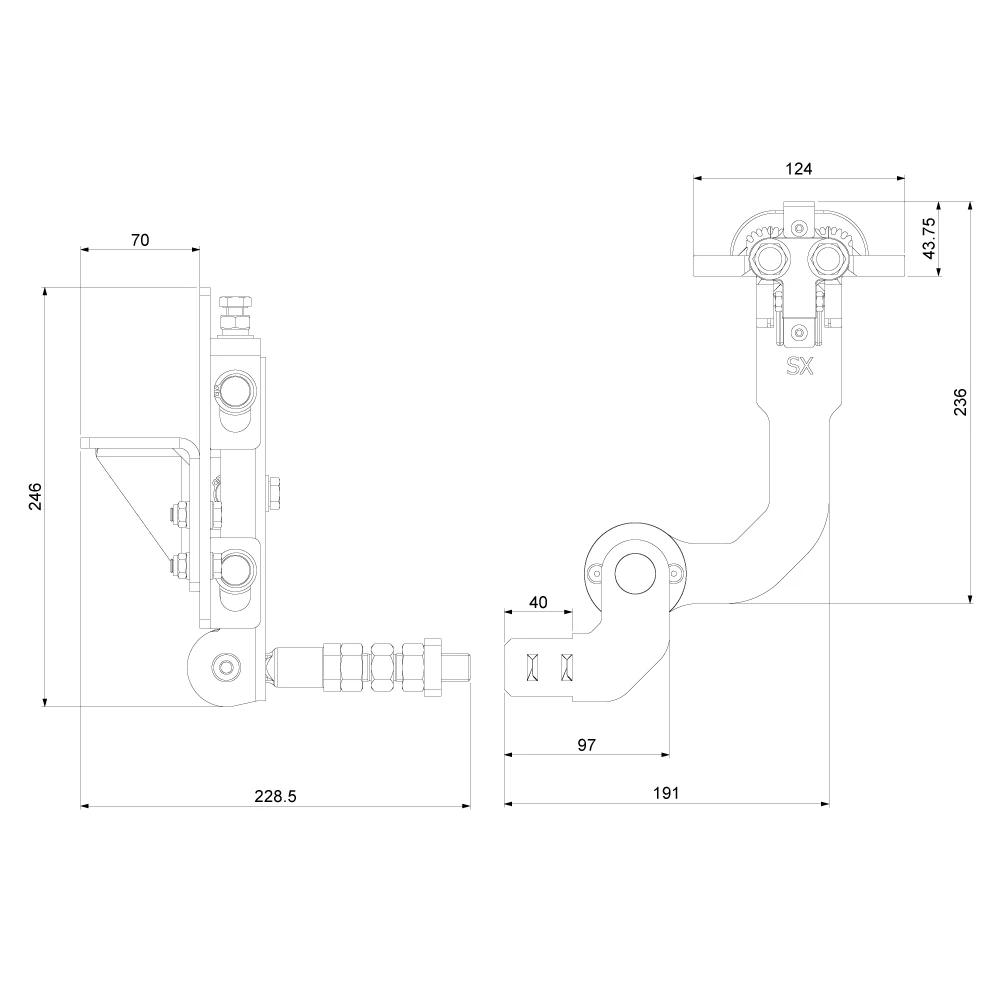

Rozmery dolného pántu s ramenom
- Celková výška podpery: 246 mm
- Hĺbka podpery: 70 mm
- Dĺžka s čapom: 228,5 mm
- Šírka montážnej dosky: 124 mm
- Dosah ramena k osi otáčania: 236 mm
- Celková šírka sústavy: 191 mm
- Šírka ramena: 97 mm
- Šírka koncovky ramena: 40 mm
- Vzdialenosť osi pántu od základne: 43,75 mm
- Verzia: SX (ľavá)
Galéria komponentov súpravy
Technické údaje
| Materiál | Oceľ |
