Brána pánty nastaviteľný M16 s guľkovým ložiskom – pozinkovaný
produkt nedostupný
pridať do zoznamu želaní
Popis
Nastaviteľný bránový záves M16 s guľočkovým ložiskom – pozinkovaný, skrutkovací
Nastaviteľný bránový záves M16 s guľočkovým ložiskom je odolný kovový prvok určený na zavesenie krídlových brán a brančiek v plotových systémoch. Záves je nastaviteľný v troch rovinách, čo výrazne uľahčuje montáž a neskoršie opravy nastavenia. Zabudované guľočkové ložisko zaisťuje plynulú, tichú prácu závesu aj pri veľkých záťažiach a pevná konštrukcia z pozinkovanej ocele garantuje dlhodobú odolnosť proti korózii a poveternostným podmienkam. Záves nevyžaduje zváranie – je skrutkovací.

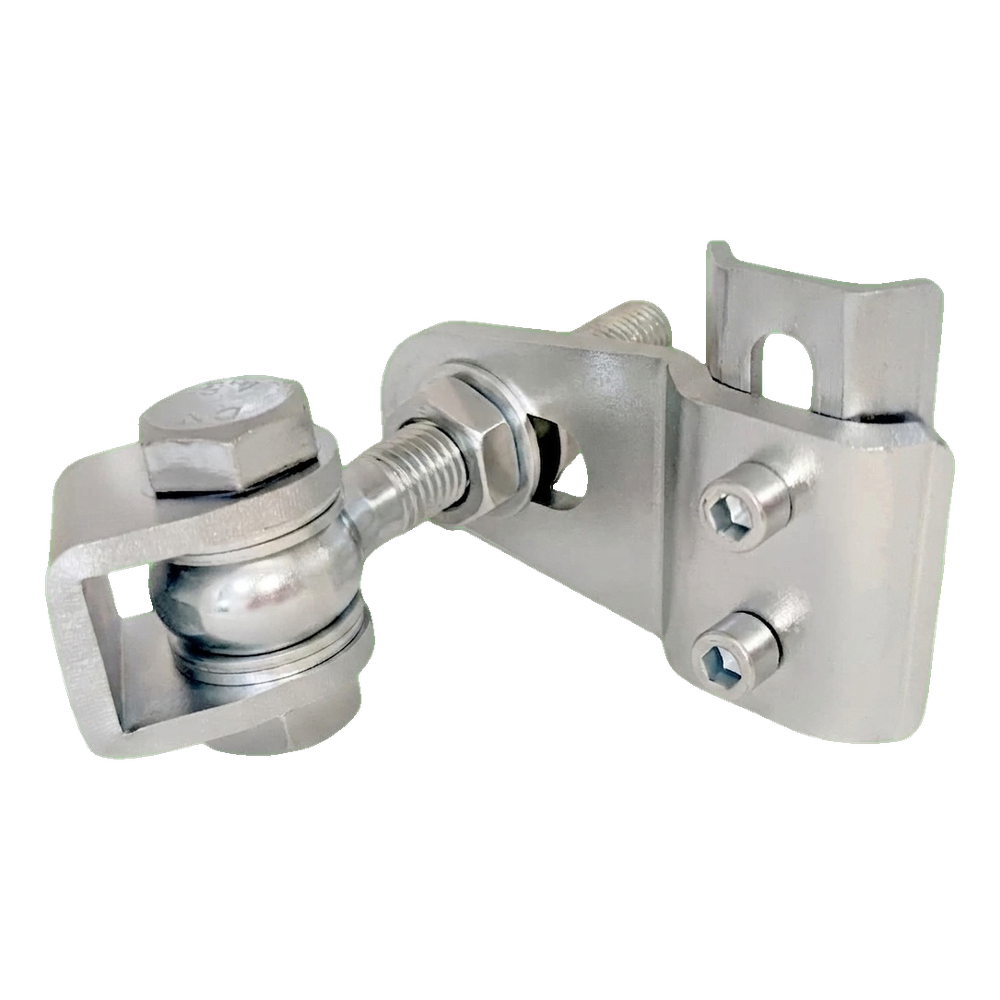

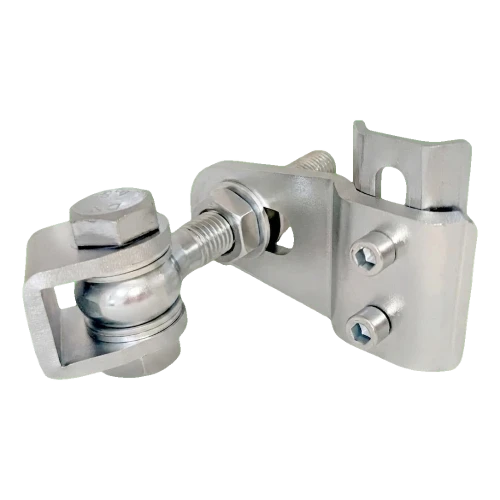

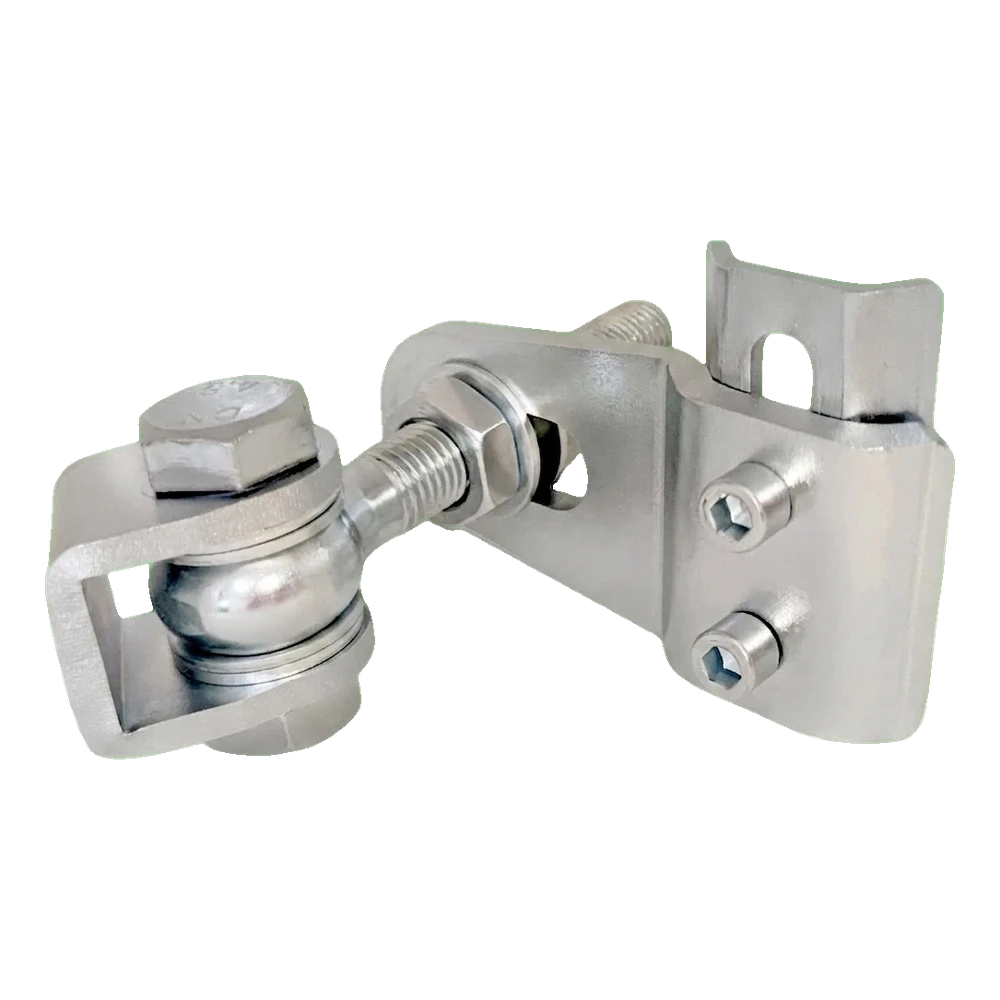

Záves sa skladá z dvoch hlavných prvkov — uchytenia typu U s osou otáčania uložiskovanou guľôčkami a upevňovacej plechy s otvormi pre skrutky. Oba prvky sú spojené nastaviteľným závitovým čapom, čo umožňuje plynulé nastavenie rozostupu a vyrovnanie krídla brány voči stĺpiku. Upevnenie plechy sa realizuje pomocou dvoch imbusových skrutiek, čo zaisťuje spoľahlivé a stabilné spojenie s nosnou konštrukciou. Je možné nastavenie závesu po dokončenej montáži.

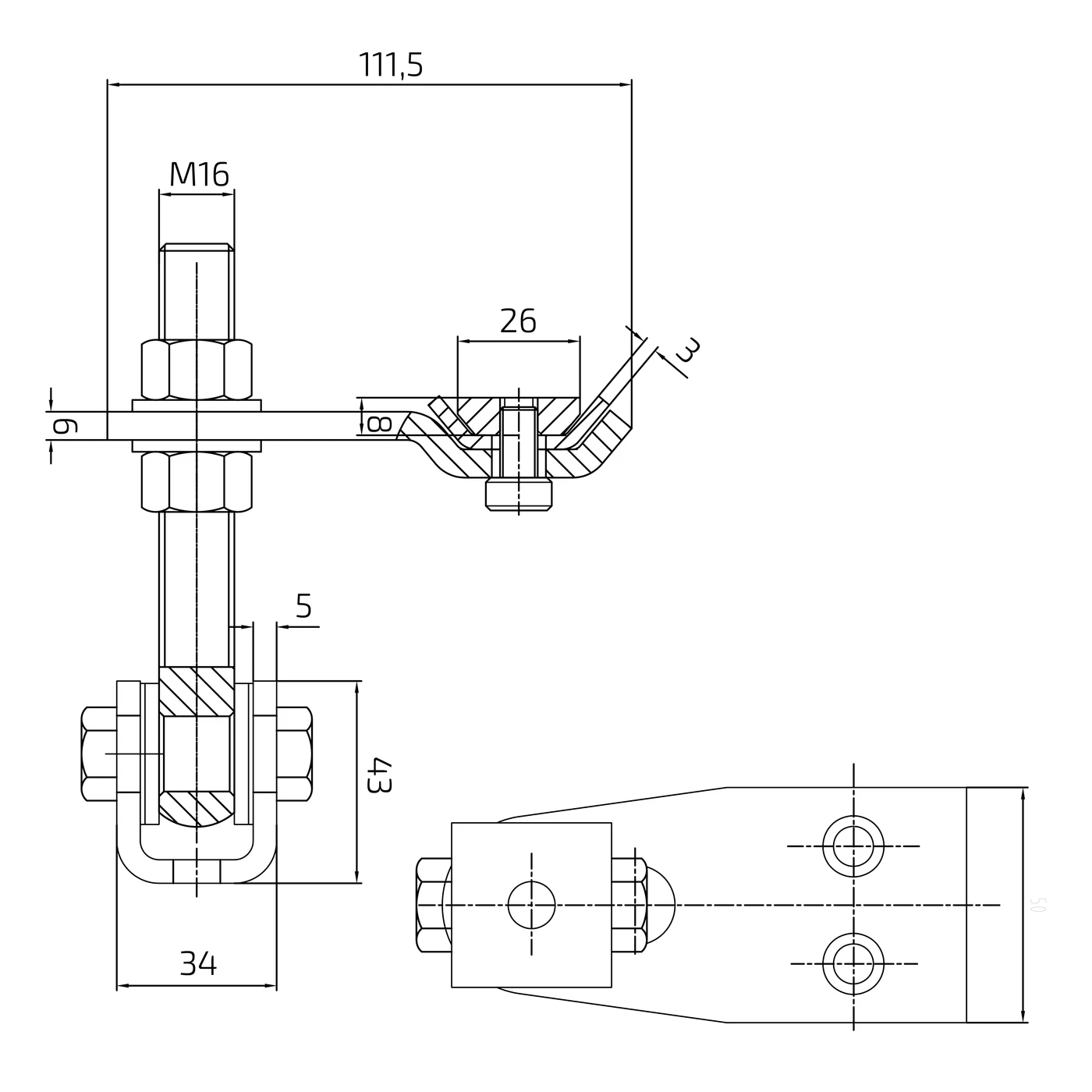

Rozmery a technické parametre
- Závit nastavovacieho čapu: M16
- Pracovná dĺžka (od osi čapu po okraj plechy): 111,5 mm
- Vonkajšia šírka uchytenia U: 34 mm
- Dĺžka uchytenia U: 43 mm
- Hrúbka materiálu uchytenia U: 5 mm
- Priemer lôžka ložiska: 26 mm
- Hrúbka hlavného plochého materiálu: 6 mm
- Hrúbka profilovanej plechy: 3 mm
- Šírka upevňovacej plechy: cca 50 mm
- Materiál: pozinkovaná oceľ
- Ložisko: guľôčkové
- Nosnosť závesu: 105 kg
- Uhol otvorenia: 180°
- Odolnosť proti opotrebovaniu: áno
Použitie a montáž
Záves je určený predovšetkým pre krídlové brány a brančeky v plotových systémoch obytných, priemyselných objektov a pri budovách verejného využitia. Nastavenie na závite M16 umožňuje opraviť úroveň krídla bez demontáže celého závesu — stačí uvoľniť kontramutku, nastaviť požadovanú polohu a znovu dotiahnuť. Pre montážne tímy to znamená kratší čas montáže a možnosť jednoduchej korekcie v prípade sadania stĺpikov alebo zmeny geometrie brány po dlhšom čase používania.
Upevňovacia plecha s otvormi pre imbusové skrutky umožňuje montáž ako priamo na oceľový stĺpik, tak aj na dodatočnú kotevnú dosku — vďaka tomu je záves kompatibilný s mnohými typmi plotových konštrukcií. Guľôčkové ložisko eliminuje trenie kov–kov, čo sa prejavuje bezporuchovým a tichým chodom počas celej doby prevádzky.
Technické údaje
| Typ závitu | M16 |
| Materiál | Oceľ |
