Balíček vozíkov s 5 plastovými kolieskami KIT pre samonosné posuvné brány s príslušenstvom
Zanechať spätnú väzbu k produktu
Kompletná sada pre samonosné posuvné brány na koľajnicu 70×70×4 mm: 2 jazdné vozíky s 5 plastovými kolieskami, nájazdové koliesko s ukončením a držiak nájazdu.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-306
Vlastnosti produktu
[PIM] wozki #111
- Veľkosť jazdnej lišty 70x70x4
- Typ produktu Balík / KIT s príslušenstvom
- Konštrukcia vozíka Výkyvná
- Materiál koliesok Plast
- Počet koliesok [szt.] 5
- Typ jazdného systému Pojezdový systém
Popis
Balík pojezdových vozíkov s príslušenstvom pre samonosné posuvné brány 70×70
Kompletný balík pojezdových vozíkov spolu s príslušenstvom na montáž samonosných posuvných brán. Sada obsahuje všetky potrebné prvky umožňujúce rýchlu montáž brány na koľajnicu 70×70×4 mm — dva pojezdové vozíky, nábehový valček so zakončením a držiak nábehového valčeka. Vďaka tomu montážna firma získa hotové riešenie v jednom balení, čo urýchľuje realizáciu a eliminuje potrebu samostatného objednávania komponentov.

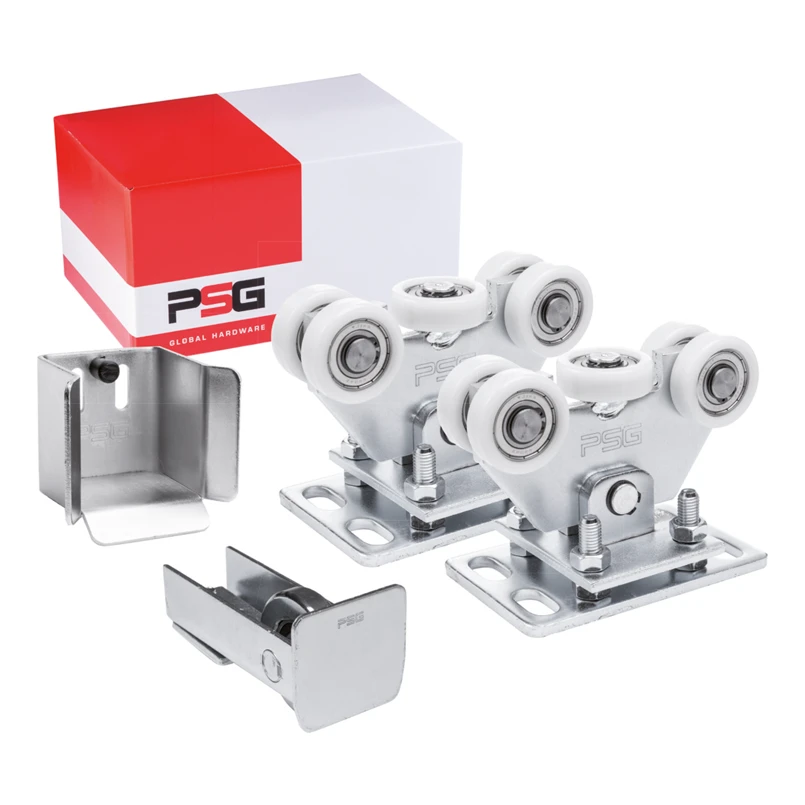

Obsah sady
- Pojezdový vozík s 5 valčekmi — 2 ks
- Nábehový valček so zakončením — 1 ks
- Držiak nábehového valčeka — 1 ks

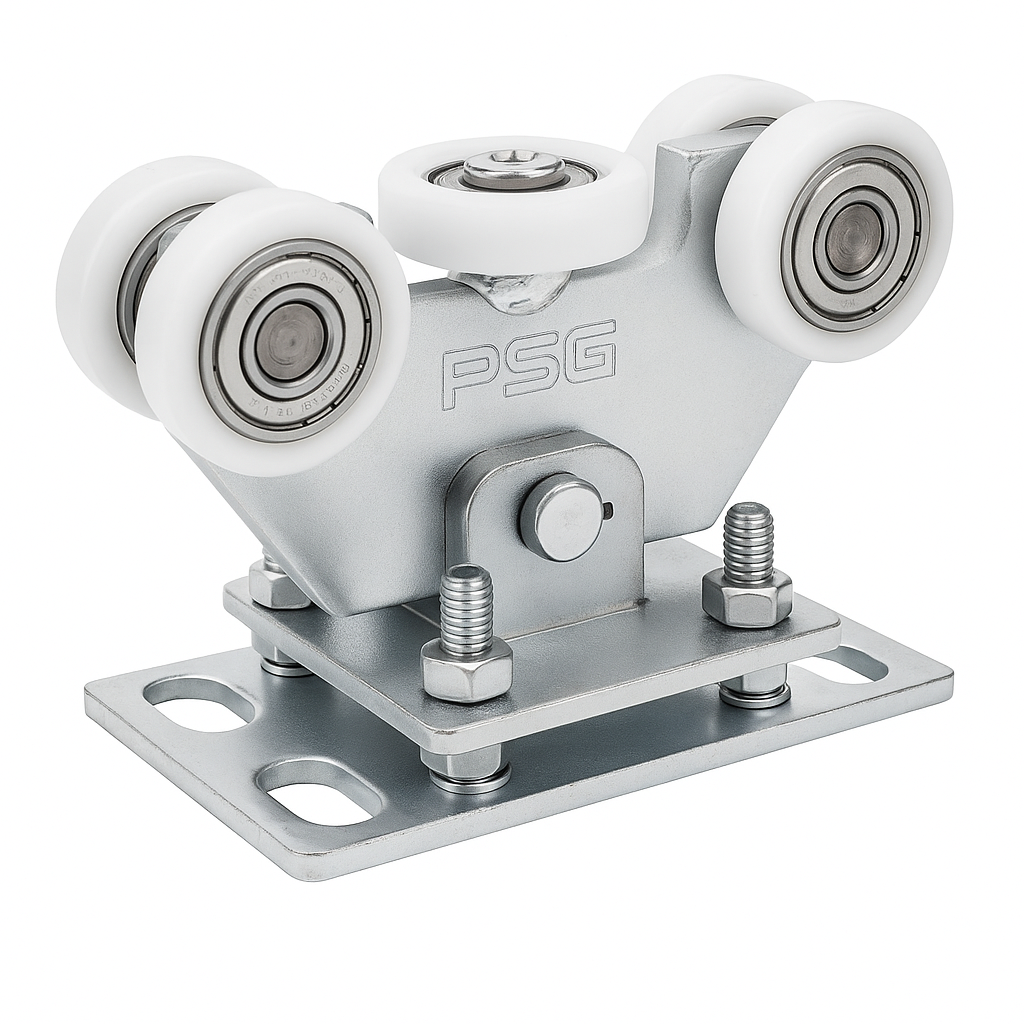

Pojezdový vozík je vybavený 5 plastovými valčekmi, vrátane jedného horizontálneho valčeka, ktoré zabezpečujú plynulý a tichý chod brány. Kyvná konštrukcia — vozík je spojený so základňou pomocou čapu, vďaka čomu sa automaticky prispôsobuje profilu koľajnice. Výšková regulácia pomocou skrutiek umožňuje presné nastavenie úrovne brány. Vozík je určený pre koľajnicu 70×70×4 mm. Celok je vyrobený z pozinkovanej ocele, čo zaručuje odolnosť voči korózii a dlhodobú prevádzku vonku.
Nábehový valček so zakončením je oceľový prvok montovaný na začiatok koľajnice samonosnej posuvnej brány. Zakončenie plní funkciu ochrany pred snehom a ľadom, čím zabraňuje zablokovaniu mechanizmu v zimných podmienkach. V balení sú priložené montážne skrutky. Prvok je vhodný pre koľajnicu 70×70×4 mm, vyrobený z pozinkovanej ocele.
Držiak nábehového valčeka je oceľový prvok, do ktorého vchádza nábehový valček pri zatvorení brány. Na zadnej stene sa nachádzajú dva montážne otvory a gumový doraz tlmiaci nárazy. Držiak je kompatibilný s koľajnicami 80×80×5 mm aj 70×70×4 mm, čo zaručuje flexibilitu pri výbere profilov. Výrobok je pozinkovaný.
Spolupráca nábehového valčeka s držiakom umožňuje rozloženie hmotnosti brány na väčší počet prvkov a stabilizáciu brány po zatvorení. Toto riešenie výrazne predlžuje životnosť pojezdových vozíkov a znižuje ich opotrebenie, čo sa prejavuje menším počtom servisných zásahov a dlhšou bezporuchovou prevádzkou inštalácie.
Technické údaje sady
- Pracovná koľajnica vozíka: 70×70×4 mm
- Koľajnica kompatibilná s držiakom nábehového valčeka: 70×70×4 mm a 80×80×5 mm
- Počet valčekov vozíka: 5 (vrátane 1 horizontálneho)
- Materiál valčekov: plast
- Materiál konštrukcie: pozinkovaná oceľ
- Výšková regulácia: áno, pomocou skrutiek
- Konštrukcia vozíka: kyvná (čap)
- Doraz v držiaku nábehového valčeka: gumový
- EAN: 5901289679855
- Hmotnosť sady: 12,66 kg
Výber rozostupu vozíkov

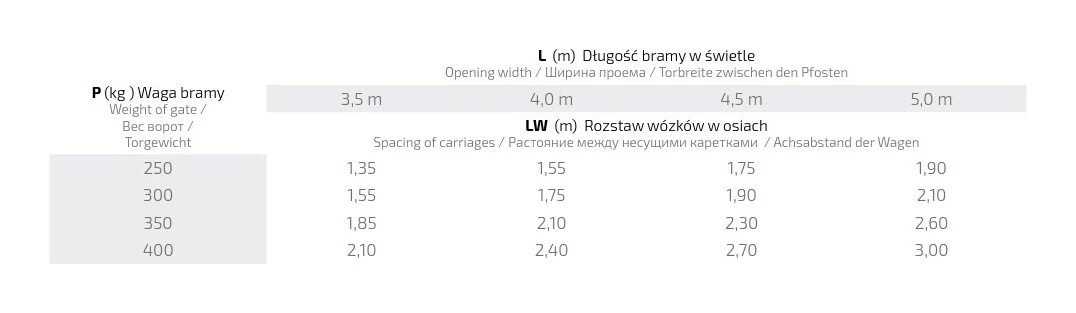

Správny rozostup pojezdových vozíkov v osiach (LW) závisí od hmotnosti brány (P) a svetlej šírky otvoru brány (L). Nasledujúca tabuľka uvádza odporúčané hodnoty:
- Brána 250 kg — rozostup od 1,35 m (otvor 3,5 m) do 1,90 m (otvor 5,0 m)
- Brána 300 kg — rozostup od 1,55 m (otvor 3,5 m) do 2,10 m (otvor 5,0 m)
- Brána 350 kg — rozostup od 1,85 m (otvor 3,5 m) do 2,60 m (otvor 5,0 m)
- Brána 400 kg — rozostup od 2,10 m (otvor 3,5 m) do 3,00 m (otvor 5,0 m)
Správny výber rozostupu vozíkov zaručuje rovnomerné rozloženie zaťaženia, čo priamo ovplyvňuje trvanlivosť mechanizmu a komfort používania brány. Objednávka kompletného balíka eliminuje riziko chýb pri výbere komponentov a umožňuje rýchle uvedenie inštalácie do prevádzky.
