Balíček vozíkov pre profil 68x68 mm s plastovými kolieskami, s nájazdovým valčekom a držiakom nájazdu

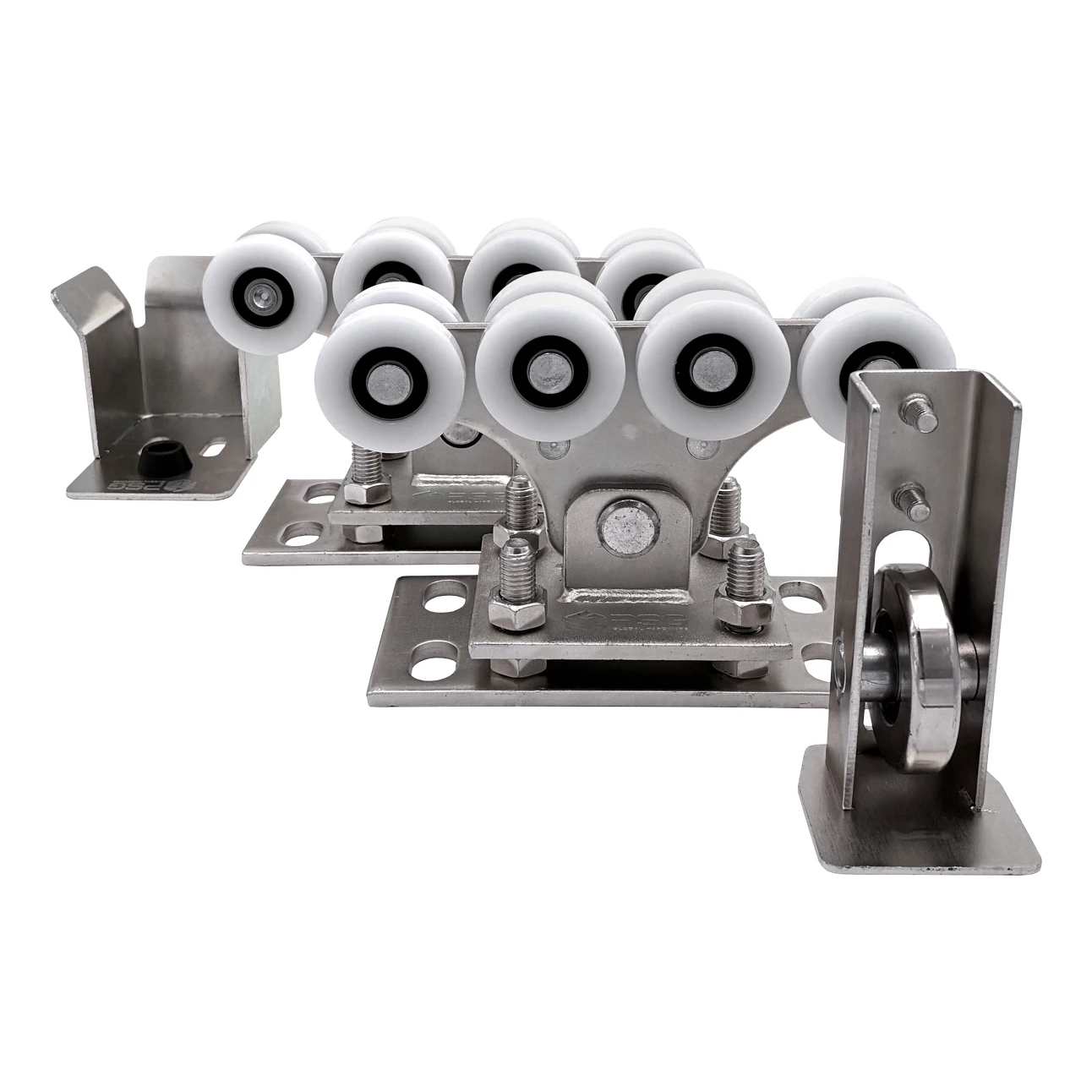

Obsah sady

• Jazdný vozík — 2 ks
• Nájazdový valček — 1 ks
• Držiak nájazdu (nájazdové hniezdo) — 1 ks

Sada predstavuje kompletné vybavenie jazdného systému samonosnej brány — stačí namontovať prvky na základ a stĺpik, aby ste získali plne funkčný posuvný systém.

Jazdné vozíky — srdce systému

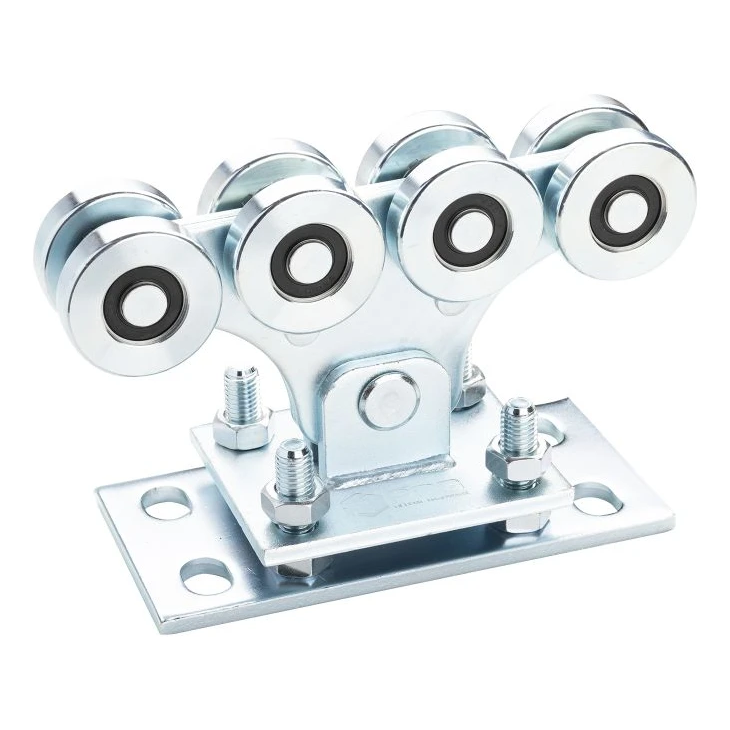

Dva jazdné vozíky zabezpečujú vedenie a podopieranie krídla brány. Každý je vybavený 8 valčekmi z plastu rozmiestenými na dvoch úrovniach, čo zaručuje rovnomerné vedenie a stabilizáciu krídla. Plastové valčeky pracujú ticho a nevyžadujú časté mazanie, pričom guľkové ložiská 6201 RS s gumovým tesnením zaručujú nízky odpor pri odvaľovaní a ochranu pred nečistotami.

Technické parametre jazdného vozíka

• Materiál konštrukcie: galvanicky pozinkovaná oceľ
• Jazdný systém: 8 plastových valčekov na dvoch úrovniach
• Ložiská: guľkové 6201 RS
• Systém: 68×68 mm
• Rozmery základne: 200 × 100 × 8 mm
• Celková šírka systému valčekov: 48 mm
• Valivý priemer valčeka: 56 mm
• Vonkajší priemer valčeka: 60 mm
• Šírka jednotlivého valčeka: 14,5 mm
• Hrúbka stredného konzolového nosníka: 10 mm
• Závit regulačných skrutiek: M14
• Hrúbka základových dosiek: 2 × 8 mm
• Výška vozíka: 157 mm
• Priemer valčeka: 68 mm

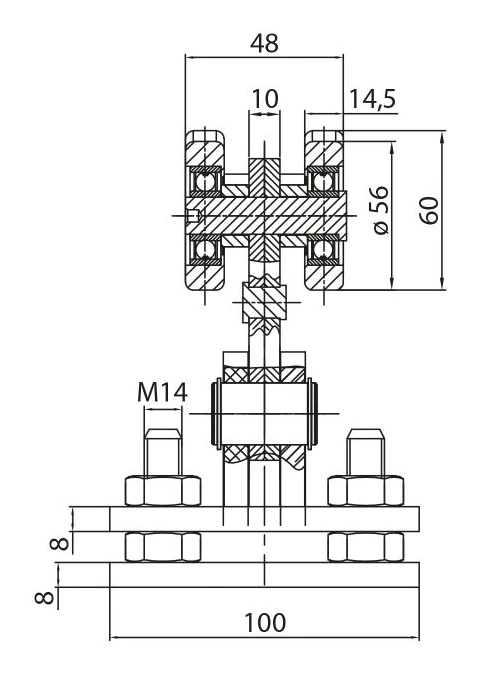

Rozmerový výkres zobrazuje rez jazdným vozíkom s vyznačenými kľúčovými rozmermi. Dvojúrovňové usporiadanie valčekov zabezpečuje optimálne rozloženie síl, pričom dvojitá základová doska s nastavením skrutkami M14 umožňuje presné nastavenie výšky a zvislosti krídla brány po montáži.

Nájazdový valček — stabilizácia a ochrana

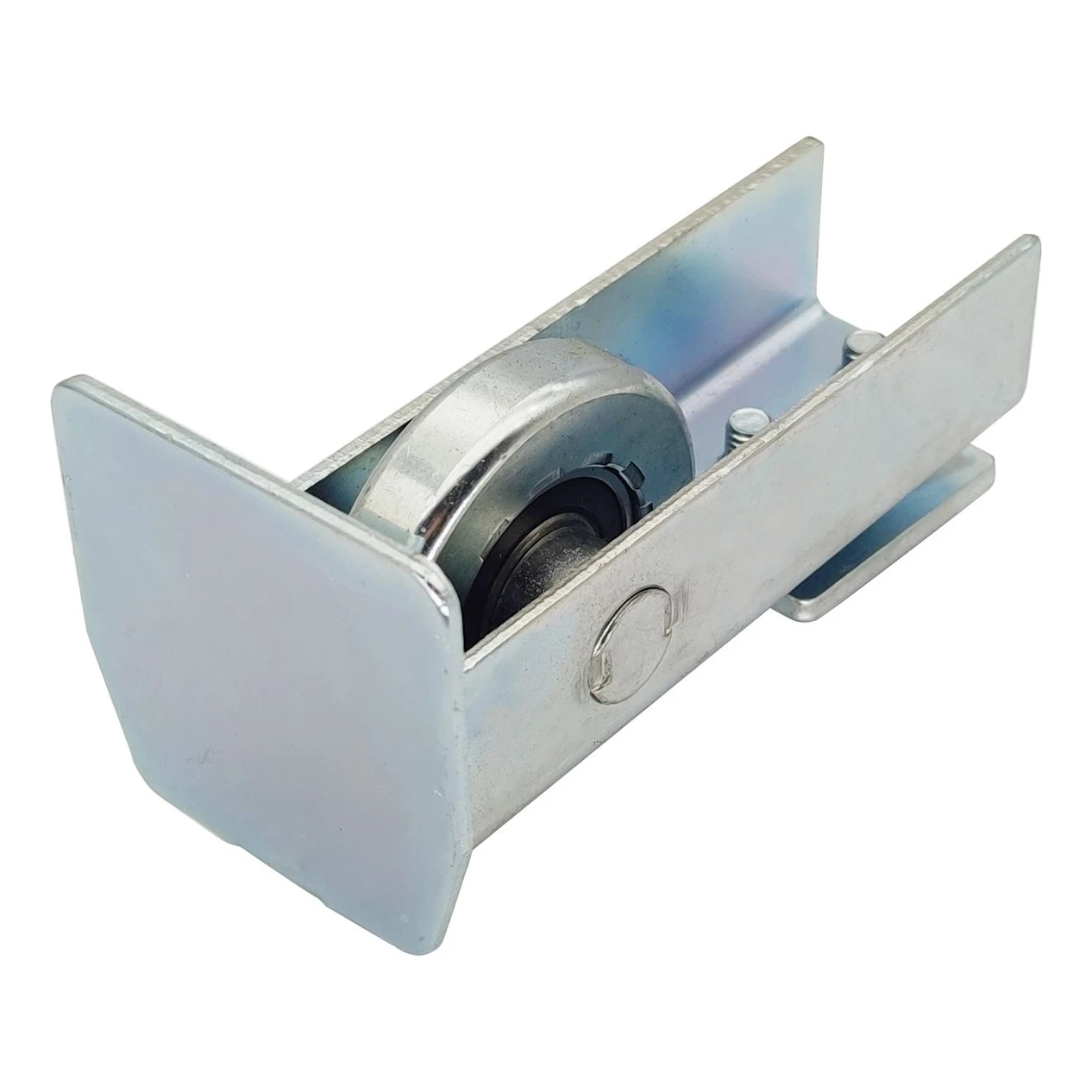

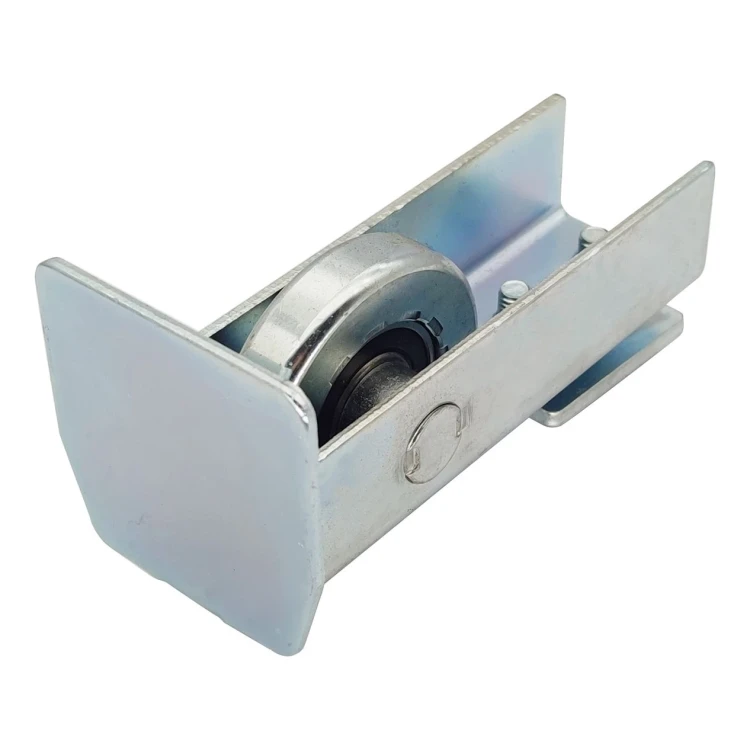

Nájazdový valček sa montuje na začiatok samonosnej koľajnice. Jeho oceľová pozinkovaná konštrukcia preberá časť zaťaženia a stabilizuje krídlo, čím zlepšuje kultúru chodu brány. Spolupracuje s držiakom nájazdu pri stĺpiku, čo uľahčuje spoľahlivé dotiahnutie a obmedzuje vibrácie. Valček tiež znižuje opotrebenie jazdných vozíkov a v zimnom období minimalizuje vplyv snehu a ľadu na chod brány.

• Kompatibilita: systém 68×68 mm
• Povrchová úprava: pozinkované — ochrana pred koróziou

Držiak nájazdu — presné dotiahnutie

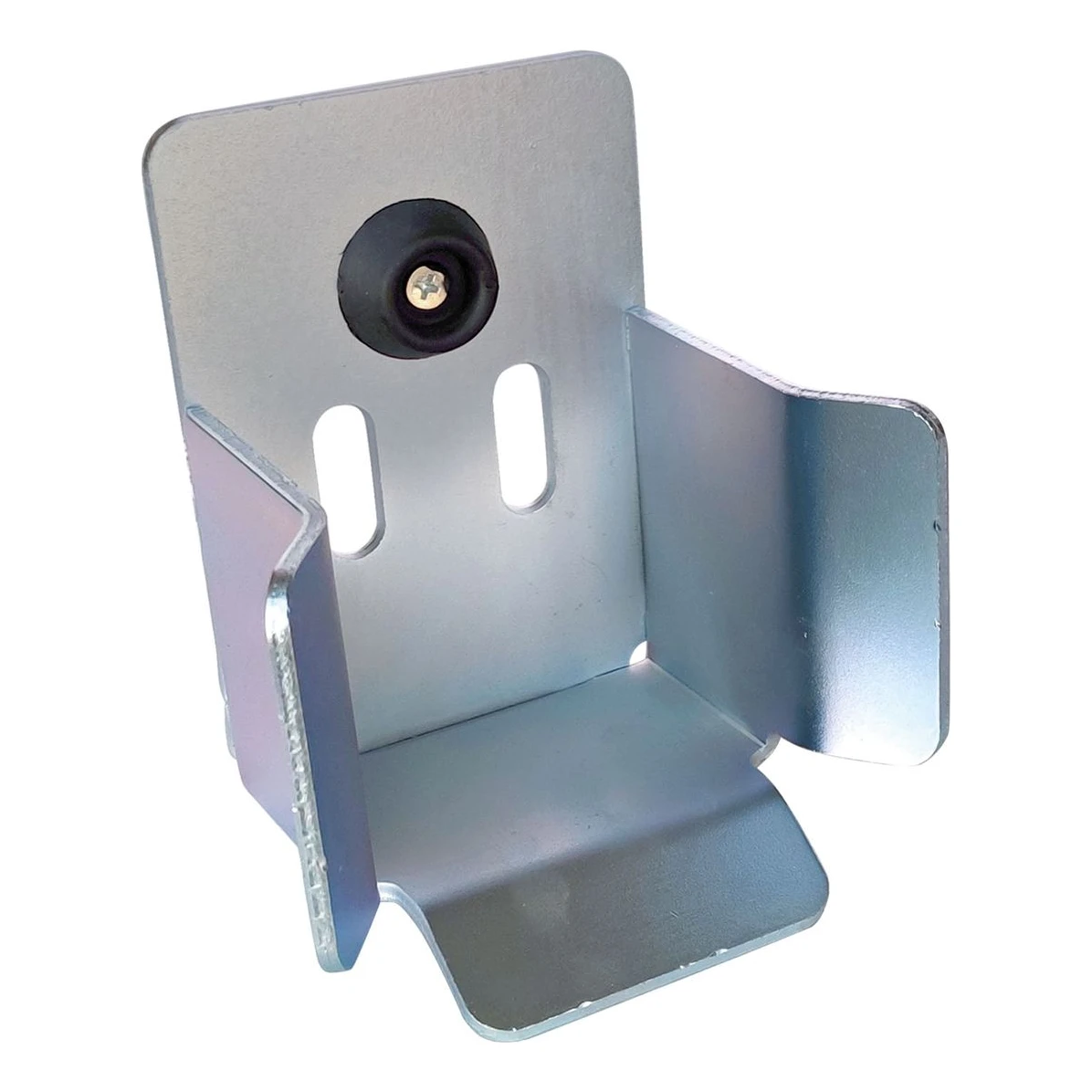

Nájazdové hniezdo vedie krídlo a zlepšuje stabilitu celého systému. Montáž je rýchla a jednoduchá — prvok sa priskrutkuje k spodnej časti korunného stĺpika. Spolu s nájazdovým valčekom tvorí sadu, ktorá navádzá bránu na stĺpik, uľahčuje spoľahlivé dotiahnutie a obmedzuje vibrácie. Na zadnej stene sa nachádzajú dva montážne otvory a gumový doraz, ktorý tlmí dojazd krídla.

• Kompatibilita: systém 68×68 mm
• Povrchová úprava: pozinkované
• Doraz: gumový — tlmenie dojazdu krídla

Údaje sady

• Hmotnosť sady: 12,934 kg
• Objem balenia: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilita vodiacej koľajnice: koľajnica 68×68
