Balíček vozíkov pre posuvnú bránu 9-valčekový + príslušenstvo KIT pre koľajnicu 80

Kompletná jazdná sada pre samonosnú posuvnú bránu určená pre koľajnicu 80×80×5 mm. Balík obsahuje všetky potrebné jazdné a nájazdové prvky, ktoré zabezpečujú tichý a plynulý chod brány a výrazne predlžujú životnosť celého mechanizmu. Maximálne zaťaženie sady je 1 000 kg, vďaka čomu sa hodí rovnako pre rezidenčné, ako aj priemyselné brány. Všetky komponenty sú pozinkované, čo zaručuje vysokú odolnosť voči korózii a dlhodobú prevádzku v exteriérových podmienkach.

• Hmotnosť sady: 21 kg
• Objem balenia: 16 524 cm³
• EAN: 5903313203579
• Kompatibilita s koľajnicou: 80×80×5 mm
• Povrchová úprava: pozink

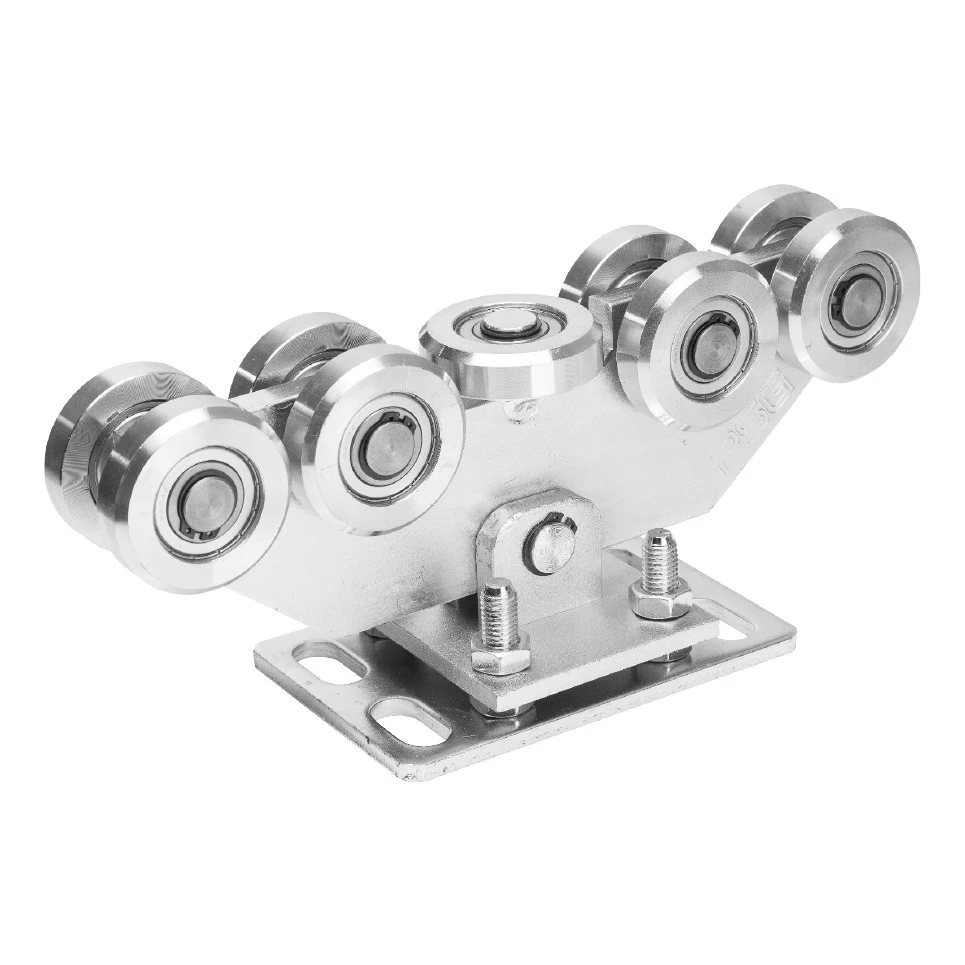

Jazdný vozík 80 – 9-valčekový

Jazdný vozík vybavený 9 oceľovými valčekmi s ložiskami zabezpečuje mimoriadne plynulý a tichý pohyb brány. Konštrukcia s výškovou reguláciou pomocou skrutiek umožňuje presné nastavenie brány voči vodorovnej rovine, čo vedie k rovnomernému rozloženiu záťaže a menšiemu opotrebovaniu valčekov. Každý vozík je prispôsobený pre koľajnicu s rozmermi 80×80×5 mm a vydrží zaťaženie až 1 000 kg.

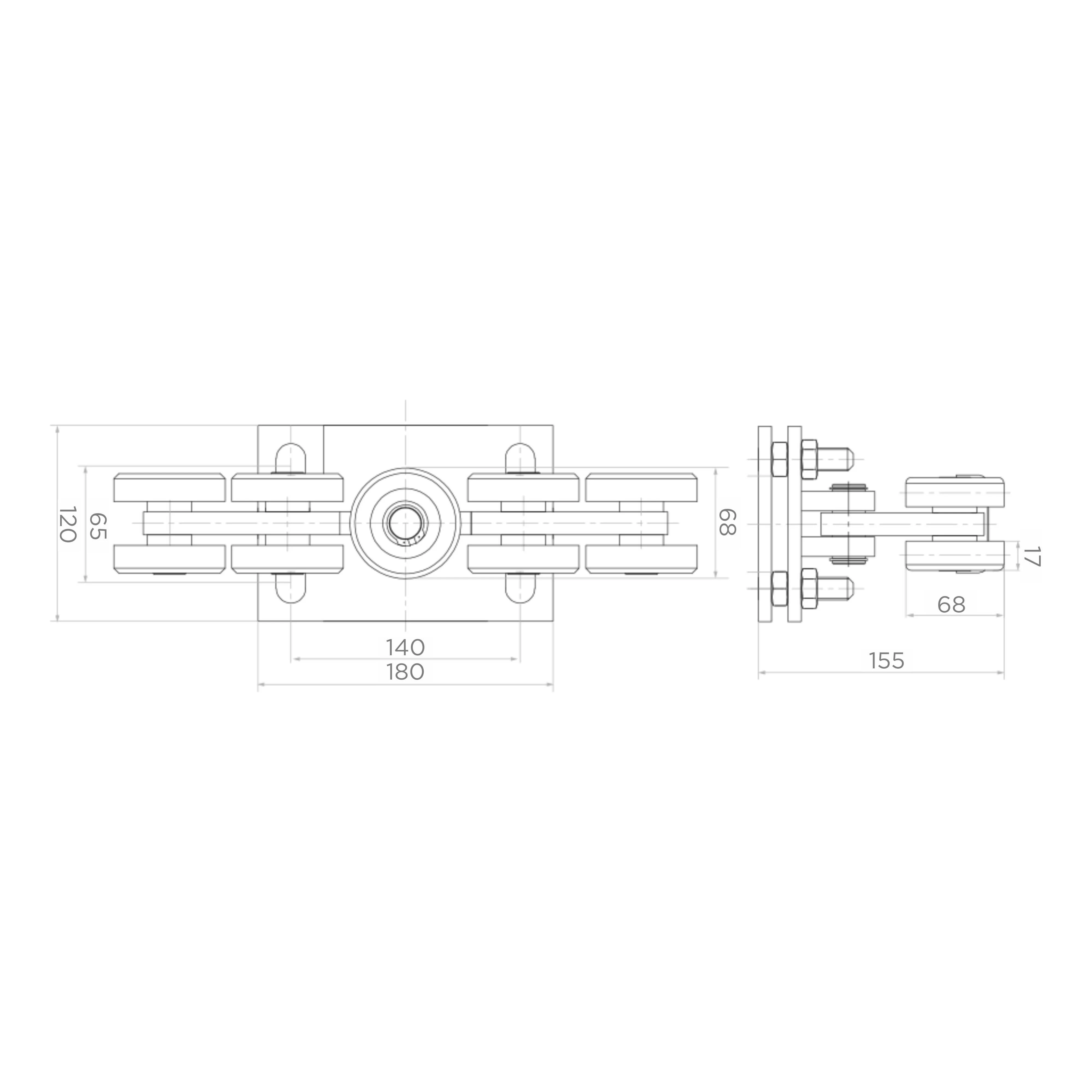

Rozmery jazdného vozíka:

• Celková šírka: 180 mm
• Vnútorná šírka (rozchod valčekov): 140 mm
• Celková výška: 120 mm
• Výška osi valčekov: 65 mm
• Hĺbka (bočná dĺžka): 155 mm
• Bočná výška valčekov: 68 mm
• Hrúbka montážnej dosky: 17 mm
• Materiál valčekov: oceľ
• Výšková regulácia: skrutková
• Maximálne zaťaženie: 1 000 kg

Nájazdový držiak

Oceľový nájazdový držiak zohráva kľúčovú úlohu pri stabilizácii brány po zatvorení. Rozložením hmotnosti krídla na väčší počet oporných bodov výrazne predlžuje životnosť jazdných vozíkov. Držiak je vybavený dvoma navádzacími valčekmi z plastu, ktoré presne vedú bránu počas zatvárania. Na zadnej stene sa nachádzajú dva montážne otvory a gumová dorazová zarážka tlmiaca nárazy.

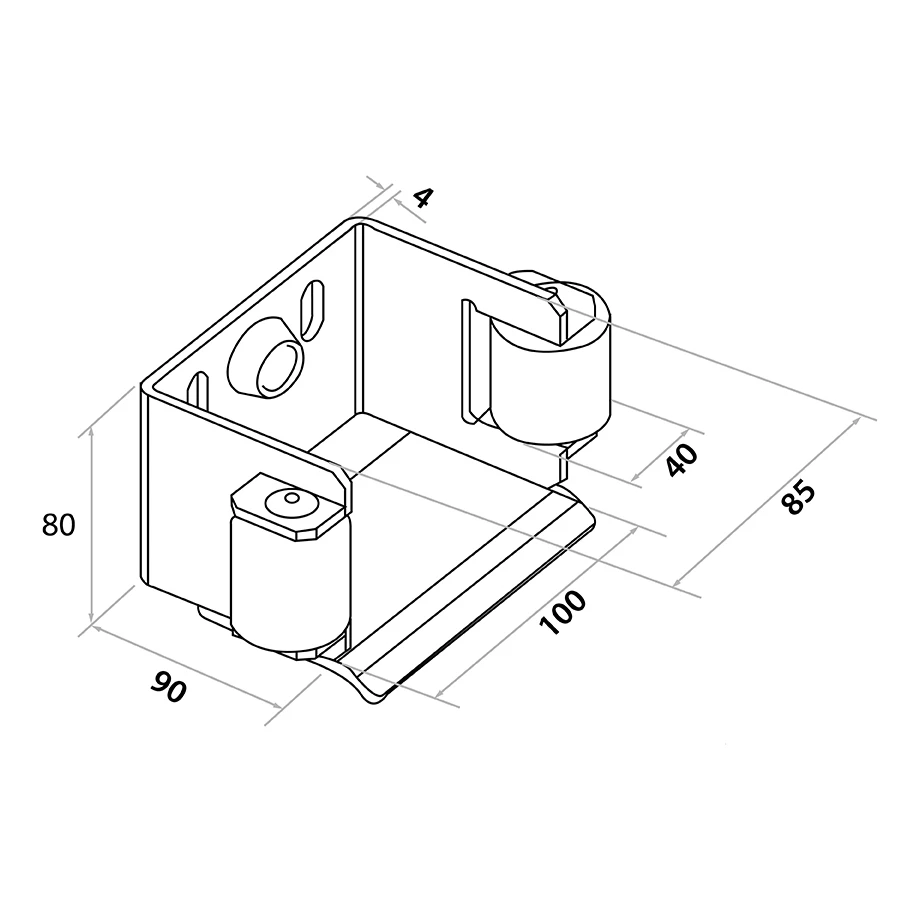

Rozmery nájazdového držiaka:

• Šírka základne: 90 mm
• Výška tela: 80 mm
• Celková výška: 85 mm
• Hĺbka: 100 mm
• Šírka vedenia valčekov: 40 mm
• Hrúbka steny: 4 mm
• Šírka medzi navádzacími valčekmi: 88 mm
• Kompatibilita s koľajnicou: 80×80 mm
• Navádzacie valčeky: plast

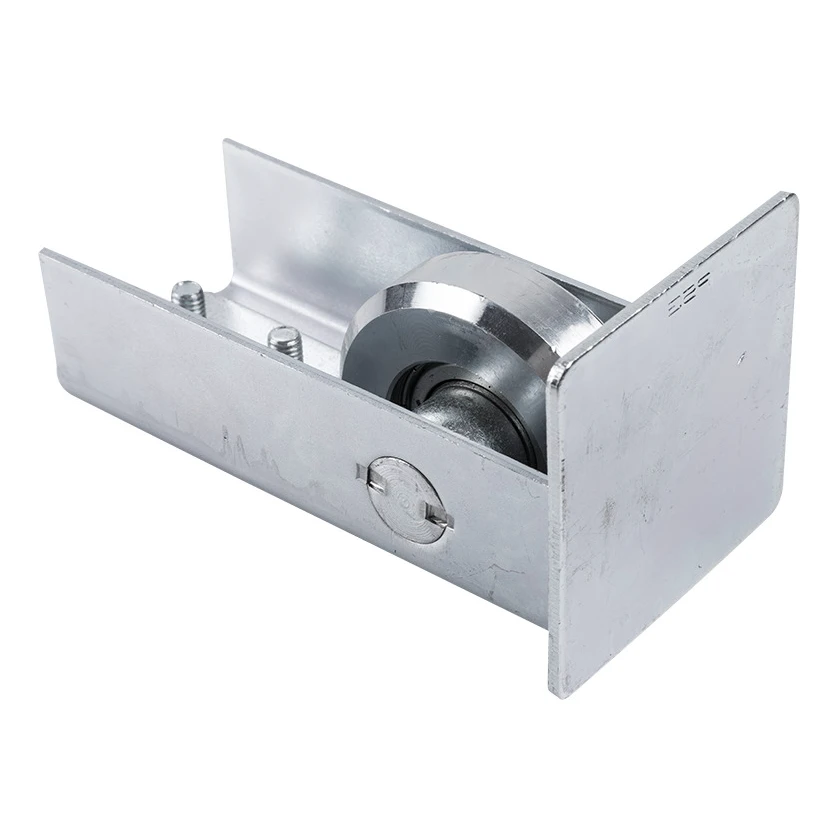

Nájazdový valček

Oceľový nájazdový valček montovaný na začiatku koľajnice samonosnej posuvnej brány. Jeho hlavnou úlohou je predĺženie životnosti jazdných vozíkov prostredníctvom jemného navádzania brány na vodiacu koľajnicu. Zároveň poskytuje ochranu pred snehom a ľadom, ktoré sa môžu hromadiť na koľajnici a sťažovať chod mechanizmu. V balení sú priložené montážne skrutky. Valček je kompatibilný s koľajnicou 80×80×5 mm.

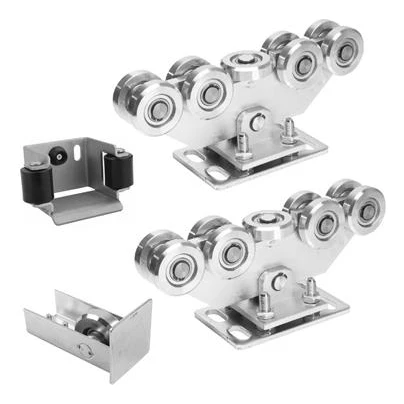

Obsah sady

• Jazdný vozík 80 (9-valčekový) — 2 ks
• Nájazdový držiak — 1 ks
• Nájazdový valček — 1 ks
