Balíček vozíkov 80 (8-rolkové. nylonové rolky) KIT pre posuvné brány s príslušenstvom

Hlavné výhody súpravy

• Nosnosť až 700 kg — spoľahlivá prevádzka aj s veľmi ťažkými priemyselnými bránami
• 8 nylonových kladiek (vrátane dvoch horizontálnych) — tichý a plynulý chod brány aj pri vysokom zaťažení
• Kyvná konštrukcia vozíkov — automaticky sa prispôsobuje dráhe pohybu brány, minimalizuje napätie a predlžuje životnosť komponentov
• Výšková regulácia — vstavaných skrutky umožňujú presné nastavenie vozíka podľa parametrov brány
• Galvanické zinkovanie — účinná ochrana pred koróziou v premenlivých poveternostných podmienkach
• Kompletná súprava s príslušenstvom — rýchla montáž bez potreby dokúpenia ďalších dielov

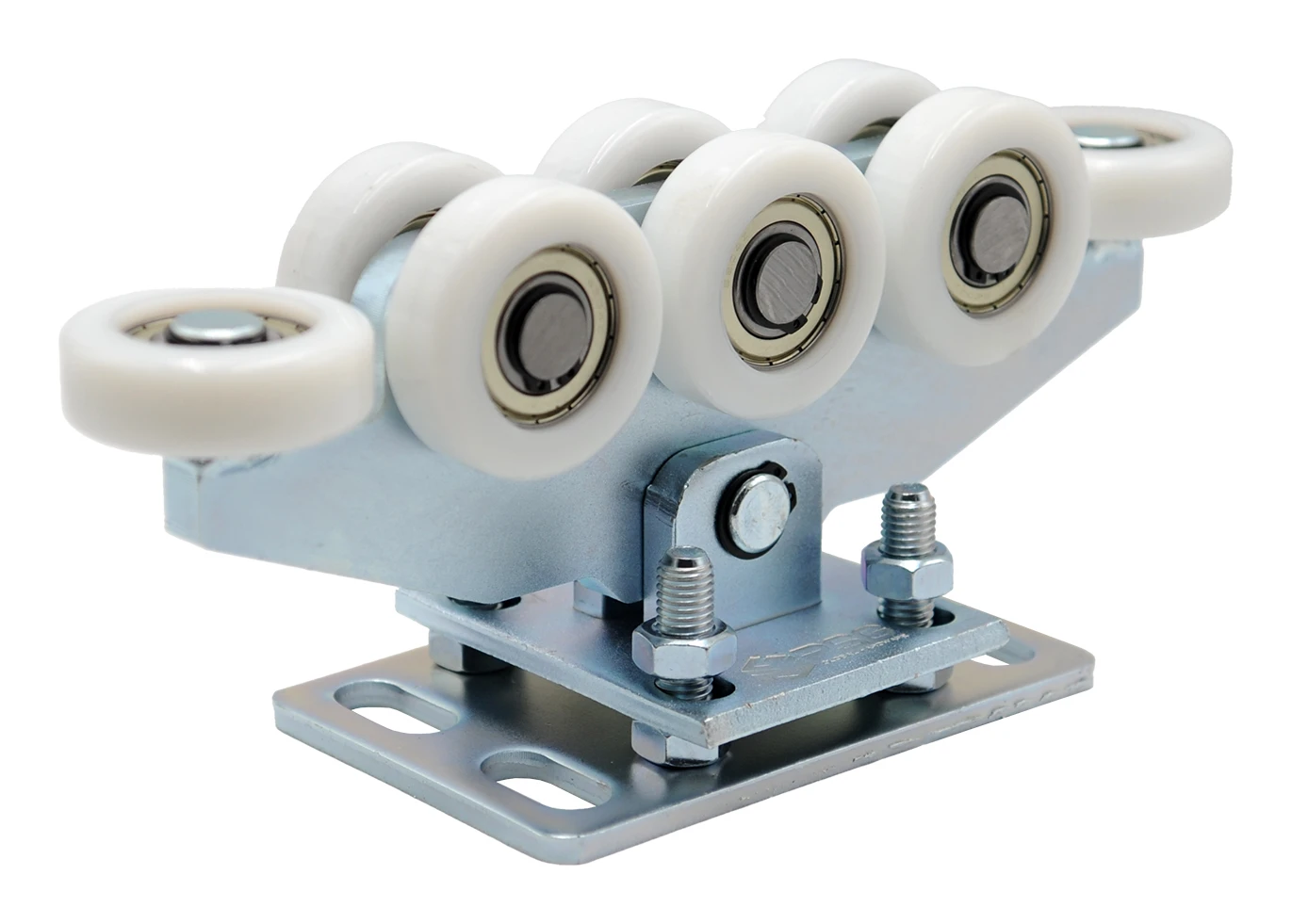

Kyvná konštrukcia jazdného vozíka

Každý vozík je vybavený čapom spájajúcim telo s montážnou základňou, vďaka čomu sa mechanizmus voľne prispôsobuje dráhe pohybu brány. Kyvné zavesenie redukuje napätia vznikajúce počas prevádzky — najmä pri vysokom zaťažení a intenzívnom používaní. Toto riešenie výrazne predlžuje životnosť vozíkov, kladiek aj vodiacej koľajnice. Nylonové kladky zabezpečujú tichý a plynulý chod, pričom dve dodatočné horizontálne kladky garantujú bočnú stabilitu konštrukcie a eliminujú vôle a vibrácie aj pri rýchlom posúvaní brány.

Príslušenstvo v súprave

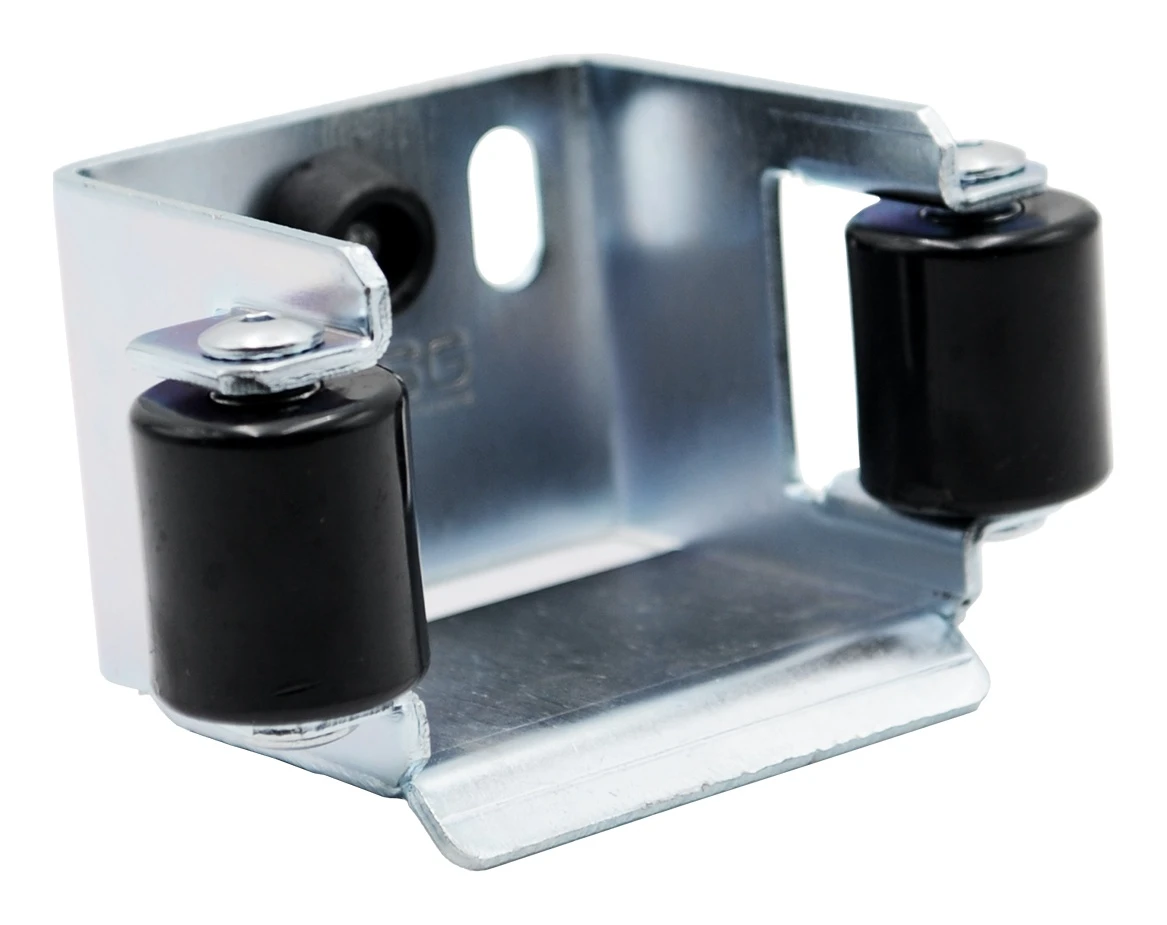

Nájazdový držiak stabilizuje bránu po zatvorení a rozkladá jej hmotnosť na väčší počet prvkov, čo výrazne predlžuje životnosť jazdných vozíkov. Je vybavený dvoma plastovými kladkami, ktoré navádzajú bránu — šírka medzi kladkami je 88 mm. Držiak je určený pre koľajnicu 80 × 80 mm, s rozstupom montážnych otvorov 70 mm a rozmermi regulačného otvoru 25 × 10 mm.

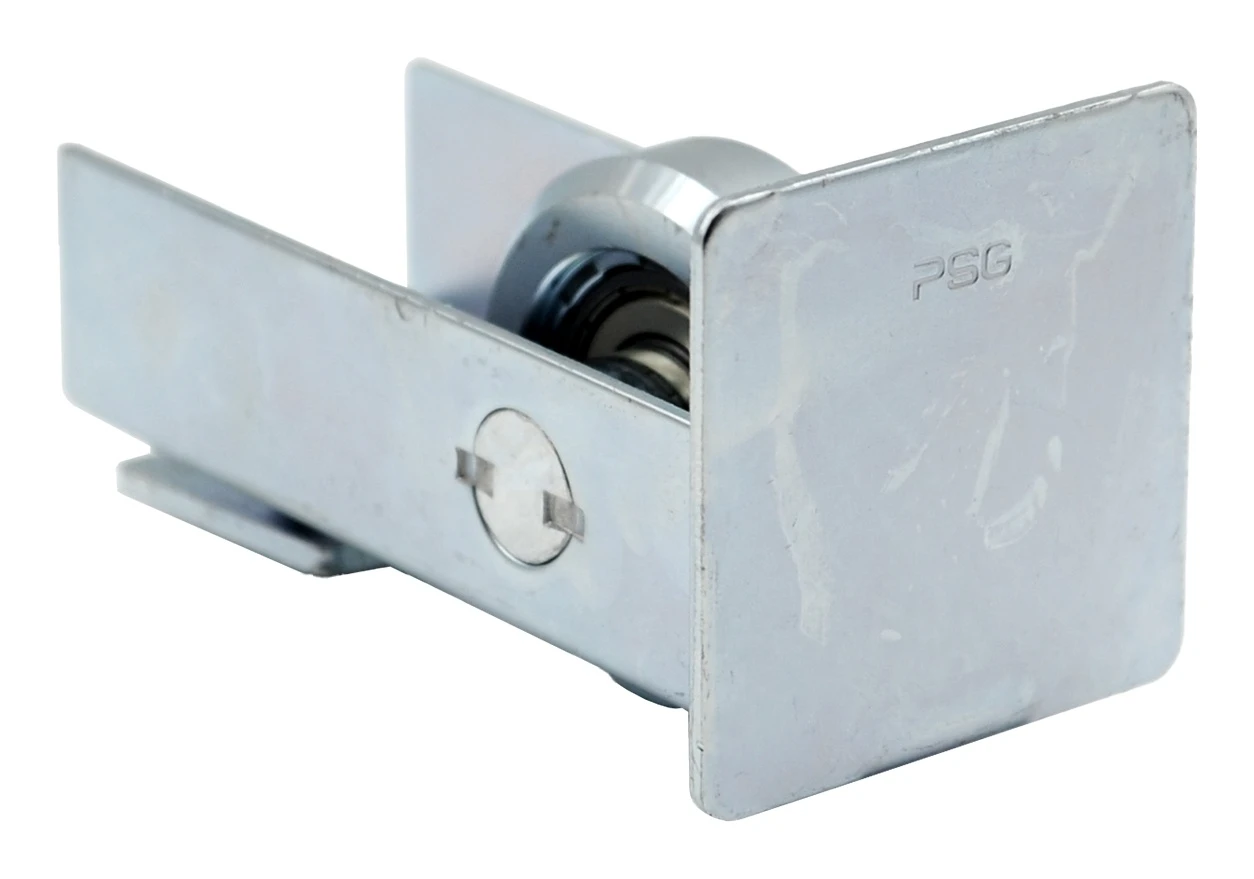

Nájazdová kladka so zakončením je oceľový pozinkovaný prvok montovaný na začiatok koľajnice posuvnej brány. Kladka vchádza do nájazdového držiaka upevneného na stĺpiku, čím rozkladá hmotnosť brány na ďalšie body podopretia a zabezpečuje stabilizáciu po zatvorení. Určená pre koľajnicu 80 × 80 × 5 mm, dodávaná v komplete s montážnymi skrutkami.

Technická špecifikácia

• Typ: sada vozíkov 80
• Určenie: samonosné posuvné brány
• Typ kladiek: nylonové
• Počet kladiek: 8 (vrátane 2 horizontálnych)
• Kompatibilná koľajnica: 80 × 80 × 5 mm
• Maximálne zaťaženie vozíka: 700 kg
• Protikorózna ochrana: galvanické zinkovanie
• Výšková regulácia: áno (regulačné skrutky)
• Konštrukcia: kyvná (voľne sa prispôsobujúca)
• Hmotnosť súpravy: 19 kg
• Objem balenia: 16 524 cm³

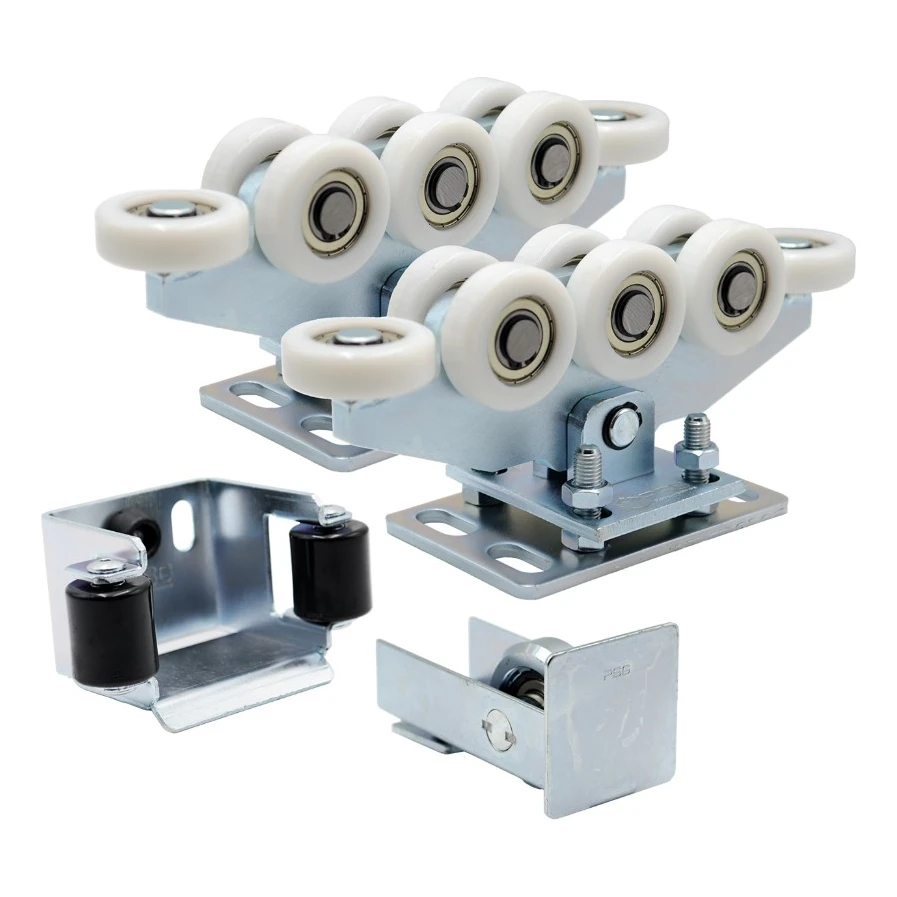

Obsah súpravy

• Sada 8-kladkových jazdných vozíkov s nylonovými kladkami — 2 ks
• Nájazdový držiak (šírka medzi kladkami 88 mm, rozstup otvorov 70 mm) — 1 ks
• Nájazdová kladka so zakončením pre koľajnicu 80 × 80 × 5 mm s montážnymi skrutkami — 1 ks
