Balíček vozíkov 80 (10-rolkové, nylonové rolky) KIT pre posuvnú bránu s príslušenstvom

Sada jazdných vozíkov PSG s príslušenstvom je kompletná montážna súprava pre samonosné posuvné brány, určená pre koľajnicu 80 × 80 × 5 mm. Súprava obsahuje dva 10-valčekové vozíky s nylónovými valčekmi, nájezdový držiak s navádzacími valčekmi a nájezdový valček — všetko, čo inštalačná ekipa potrebuje na rýchlu, spoľahlivú montáž brány bez ďalších nákupov.

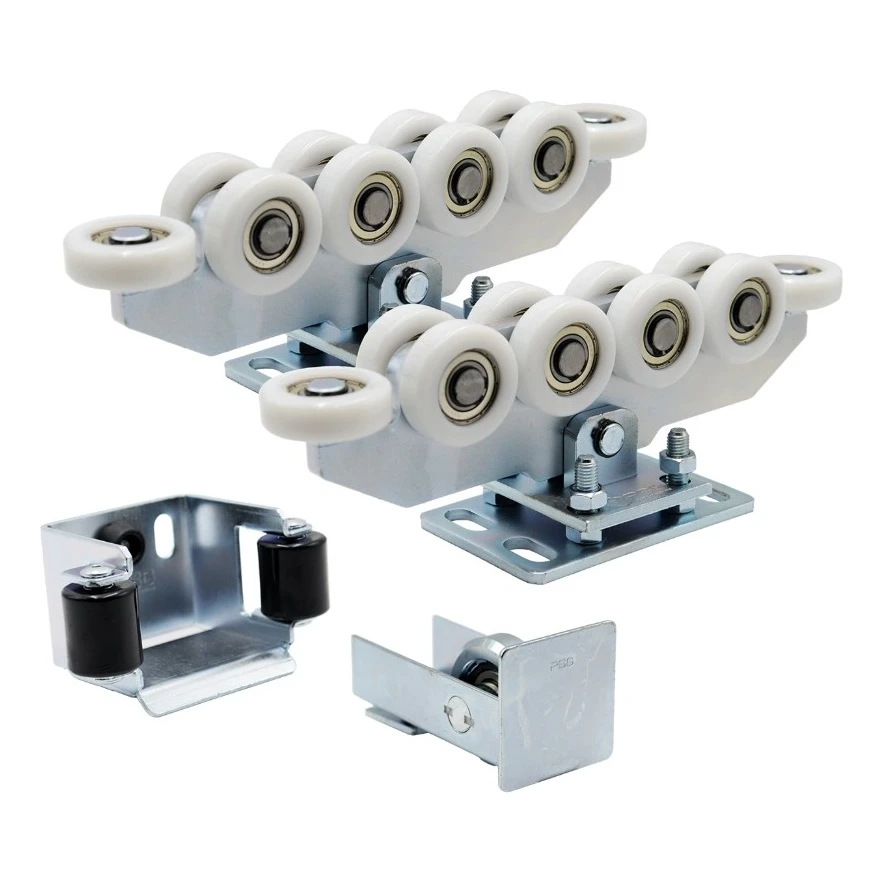

Obsah súpravy

• 2 × 10-valčekový jazdný vozík — s nylónovými valčekmi (vrátane dvoch horizontálnych), zabezpečujúcimi tichý a plynulý chod brány
• 1 × nájezdový držiak — oceľový, s dvoma navádzacími valčekmi z plastu, stabilizujúci bránu po zatvorení
• 1 × nájezdový valček — montovaný na začiatku koľajnice, chráni vozíky pred snehom a ľadom
• Montážne skrutky v komplete

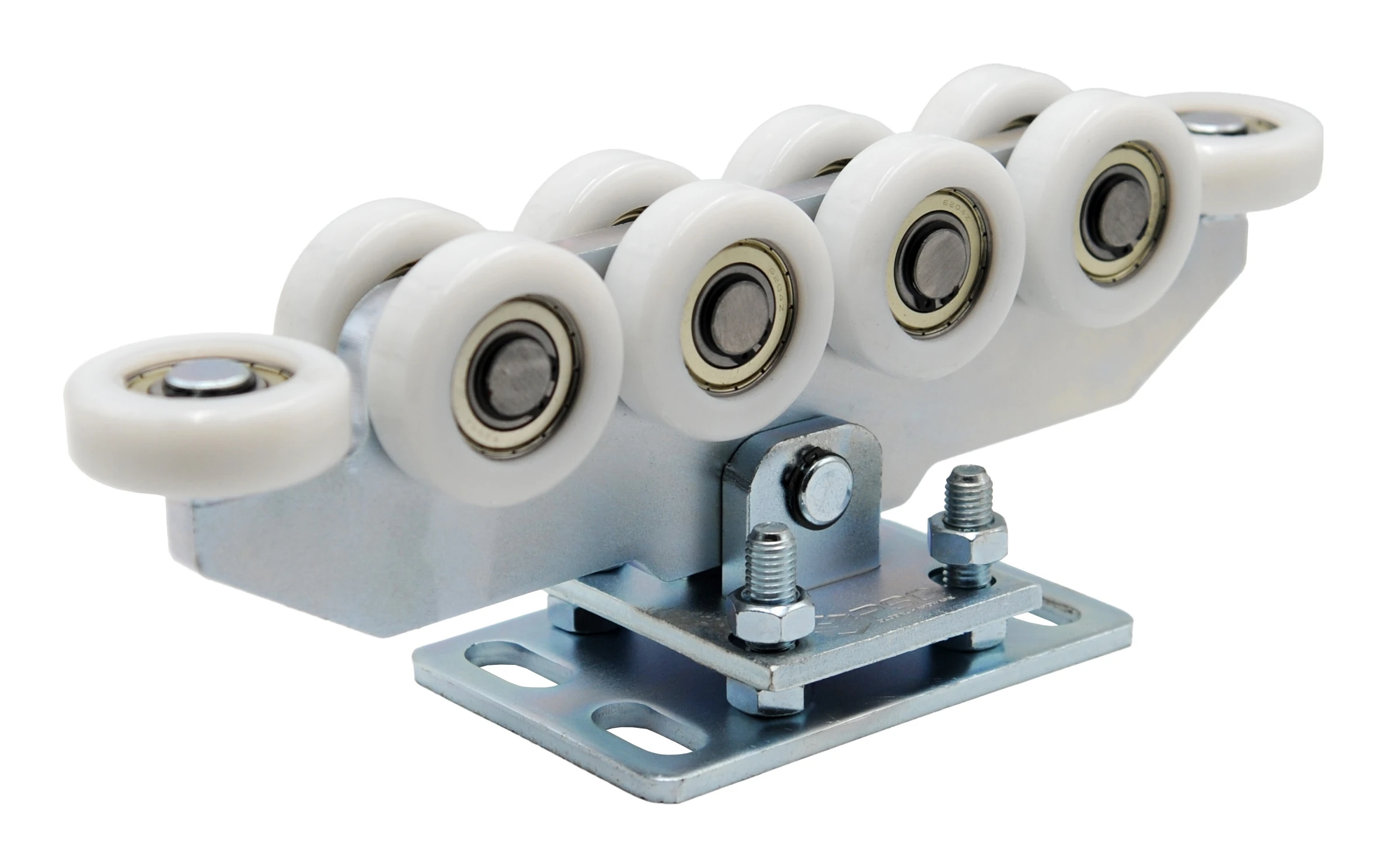

10-valčekové jazdné vozíky

Každý vozík je vybavený 10 nylónovými valčekmi (vrátane dvoch horizontálnych), ktoré minimalizujú trenie a redukujú hluk pri posúvaní brány. Kyvná konštrukcia spojenia základne s čapom umožňuje vozíku jemne sa vychyľovať, čím kompenzuje nerovnosti podkladu a premenlivé zaťaženie — znižuje napätie a predlžuje životnosť celého systému. Mechanizmus výškovej regulácie pomocou skrutiek umožňuje presné nastavenie vozíkov na konštrukciu brány počas inštalácie. Maximálne zaťaženie jedného vozíka je 900 kg, vďaka čomu je súprava vhodná aj pre ťažké priemyselné brány.

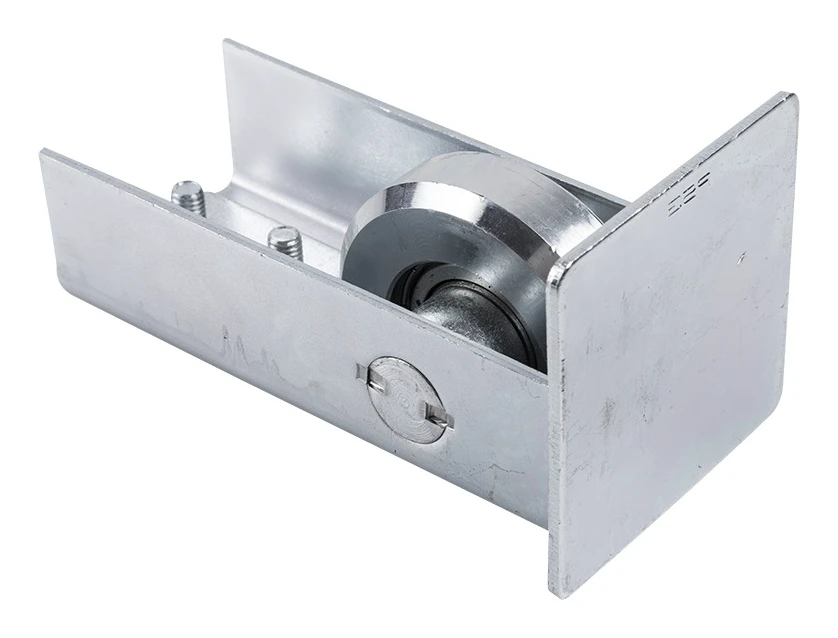

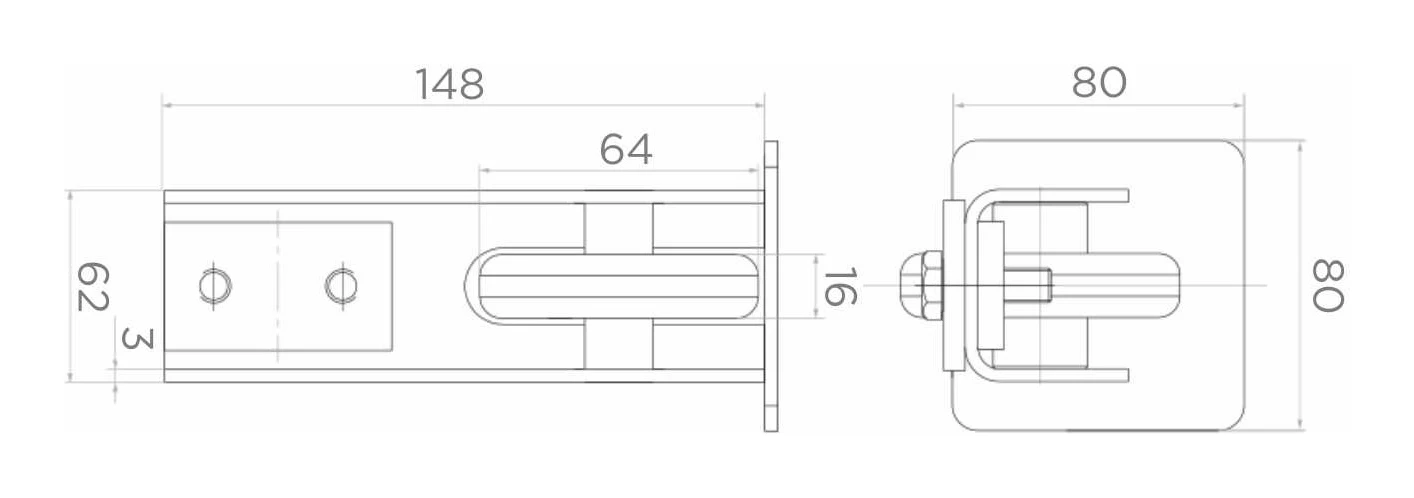

Nájezdový valček — rozmery a konštrukcia

Nájezdový valček sa montuje na začiatok koľajnice a plní ochrannú funkciu — navádza bránu na vozíky a zároveň ich chráni pred zamrznutím a nečistotami. Vďaka tomu systém funguje plynulo aj v náročných poveternostných podmienkach.

• Celková dĺžka: 148 mm
• Dĺžka otvoru pre valček: 64 mm
• Šírka zasúvaného profilu: 62 mm
• Šírka kolieska: 16 mm
• Hrúbka plechu: 3 mm
• Čelný plech: 80 × 80 mm
• Pre koľajnicu: 80 × 80 × 5 mm
• Povrchová úprava: pozinkované

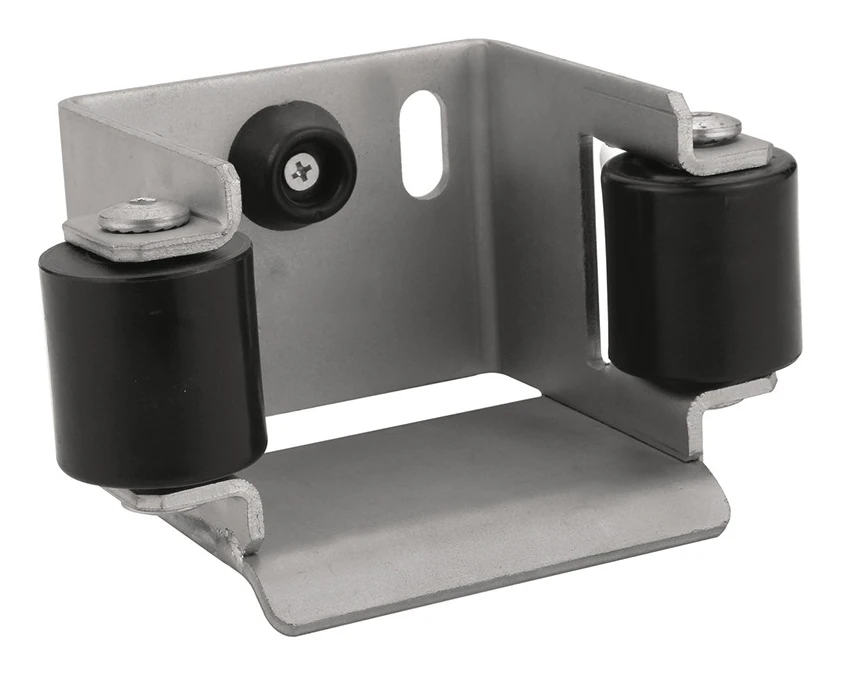

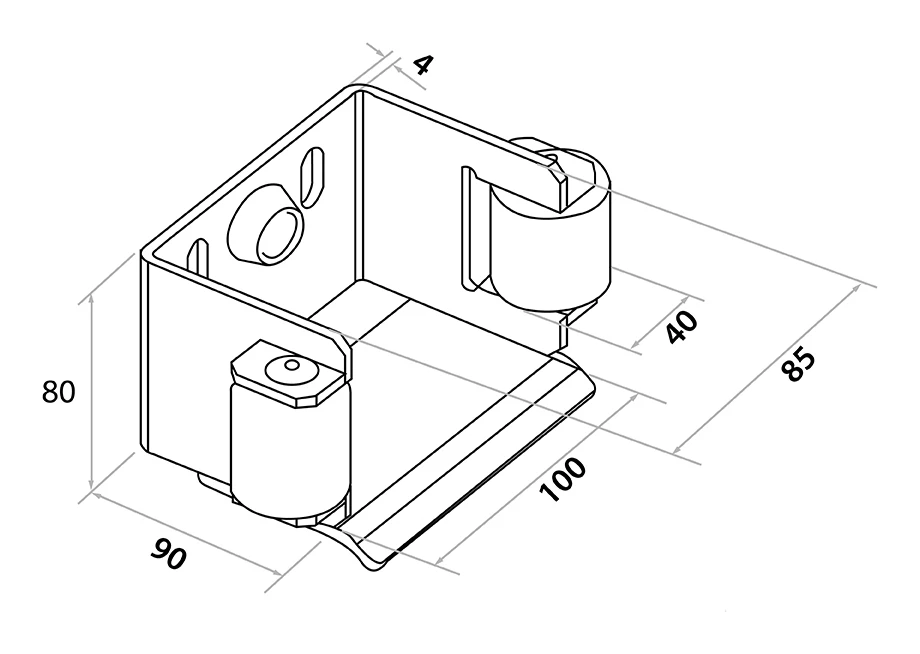

Nájezdový držiak — rozmery a konštrukcia

Oceľový nájezdový držiak sa montuje na stĺpik a stabilizuje bránu po zatvorení, pričom rozkladá jej hmotnosť na ďalšie konštrukčné prvky. Dva navádzacie valčeky z plastu zabezpečujú presné vedenie brány a znižujú opotrebenie vozíkov.

• Výška montážneho plechu: 80 mm
• Šírka montážneho plechu: 90 mm
• Celková hĺbka: 100 mm
• Svetlosť medzi valčekmi: 85 mm
• Výška navádzacích valčekov: 40 mm
• Hrúbka plechu: 4 mm
• Rozostup montážnych otvorov: 70 mm
• Rozmery montážneho otvoru (oválny): 25 × 10 mm
• Pre koľajnicu: 80 × 80 × 5 mm
• Povrchová úprava: pozinkované

Technická špecifikácia súpravy

• Určenie: samonosná posuvná brána
• Typ vozíkov: 80 (10-valčekové)
• Materiál valčekov: nylón (plast)
• Počet valčekov na vozík: 10 (vrátane 2 horizontálnych)
• Kompatibilná koľajnica: 80 × 80 × 5 mm
• Max. zaťaženie vozíka: 900 kg
• Výšková regulácia: áno (regulačné skrutky)
• Povrchová úprava: pozinkované
• Značka: PSG
• Hmotnosť súpravy: 21 kg

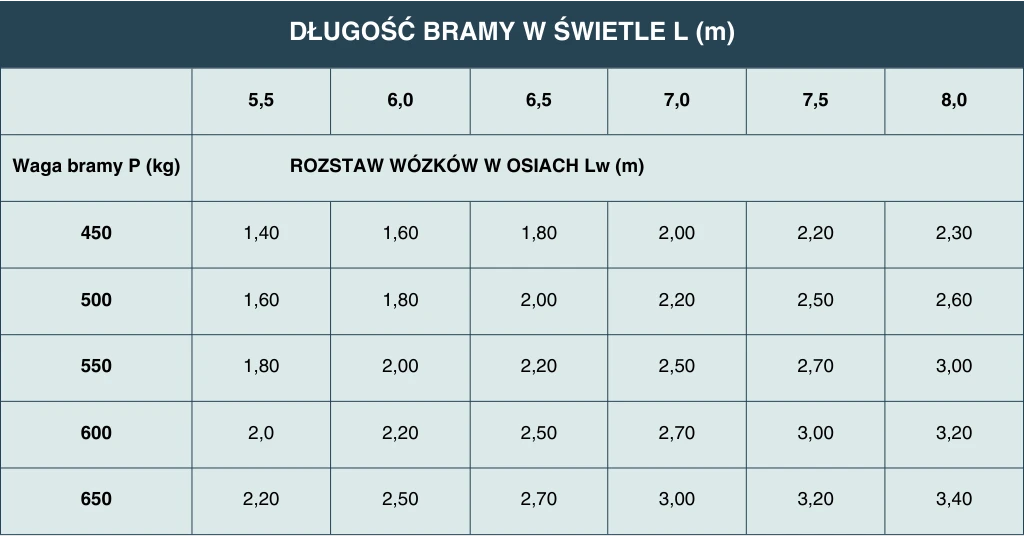

Výber rozostupu vozíkov

Správny rozostup jazdných vozíkov závisí od svetlosti brány a jej hmotnosti. Nasledujúca tabuľka uľahčuje rýchly výber optimálneho rozostupu vozíkov v osiach (Lw) pre brány s dĺžkou od 5,5 m do 8,0 m a hmotnosťou od 450 kg do 650 kg.

Všetky prvky súpravy sú pozinkované, čo zabezpečuje účinnú ochranu pred koróziou a dlhú životnosť aj v náročných poveternostných podmienkach. Produkty značky PSG sú osvedčené riešenia pre profesionálne inštalačné firmy, zaručujúce spoľahlivosť a opakovateľnosť montáže.
