Anténny strmeň (typ D) pozinkovaný M6 × 49 × 90 mm, na rúru 1 1/2"

Objímka typu D so strieškovým ohybom, z tyče so závitom na oboch koncoch – na upevňovanie rúr a stožiarov; pozinkované vyhotovenie

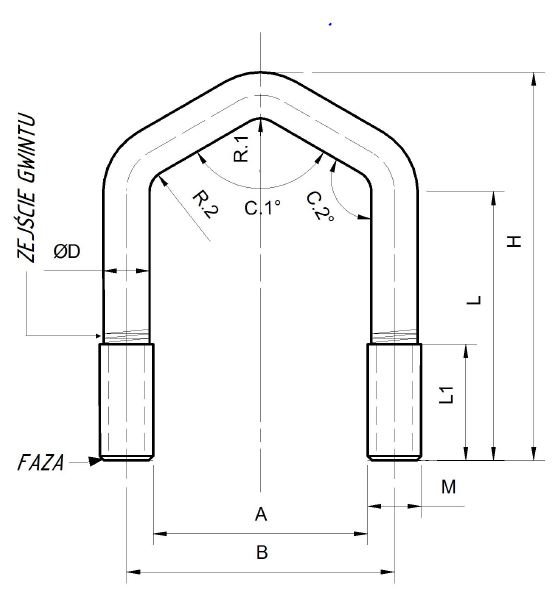

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

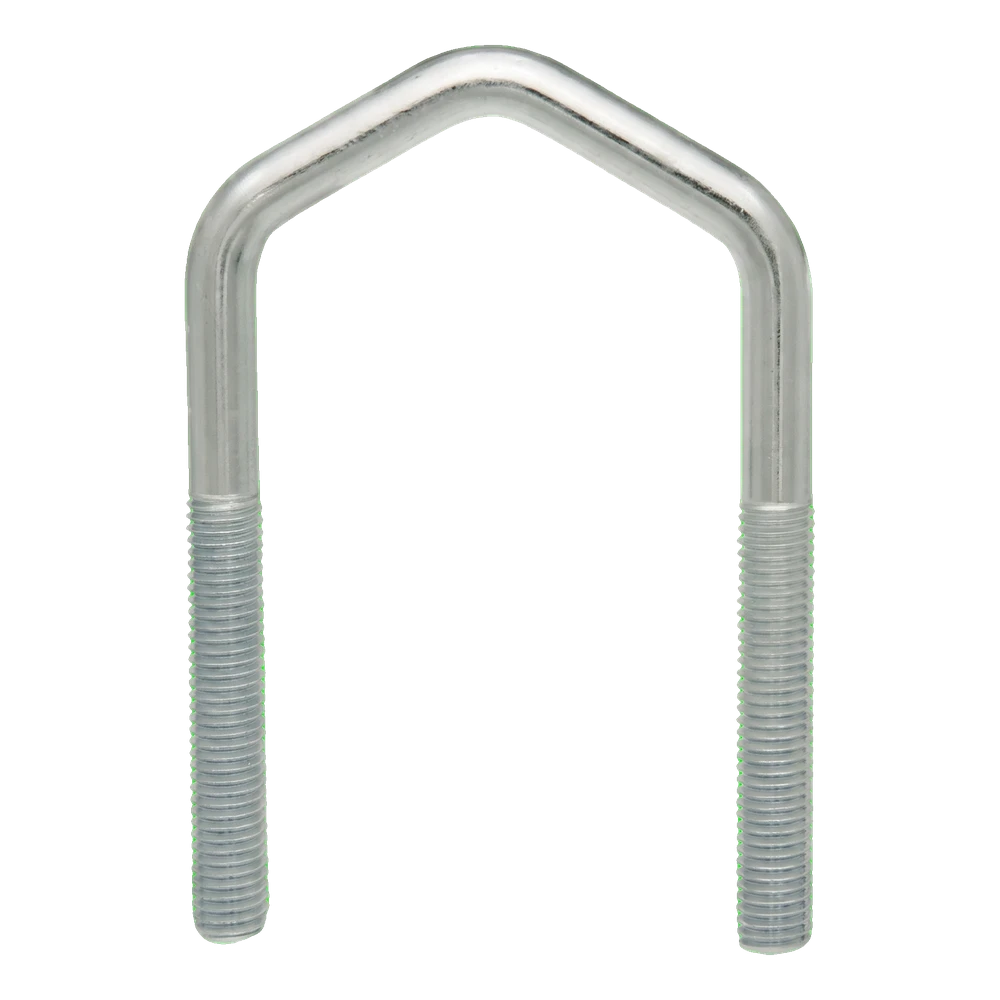

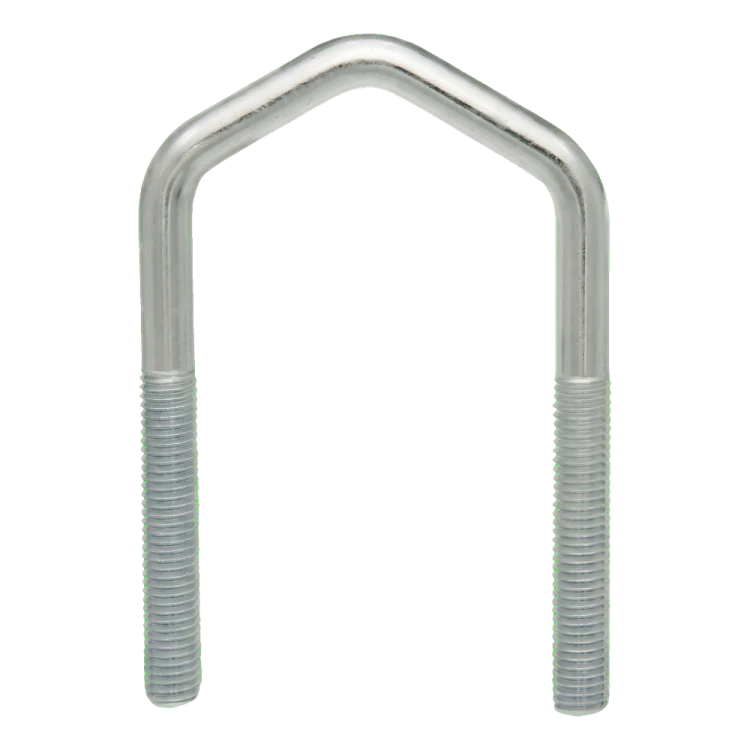

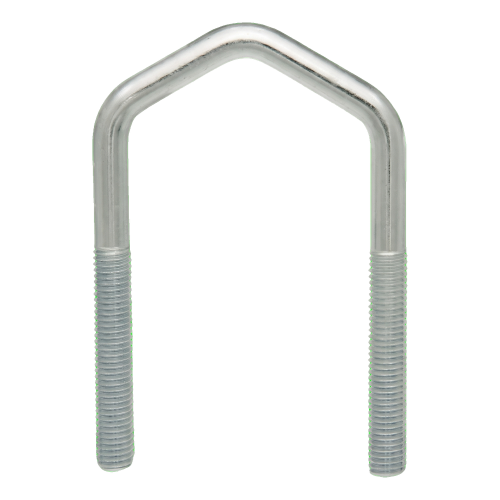

Strmeň trubkový okrúhly typu D je objímka so strieškovým ohybom, vyrobená z tyče so závitom na oboch koncoch. Slúži na upevňovanie rúr, stožiarov a kruhových tyčí k nosníkom, stĺpom a konštrukciám.

Táto veľkosť je určená pre rúru 1 1/2" – pri výbere skontrolujte vonkajší priemer upevňovanej rúry. Vnútorný rozstup ramien A je 49 mm. Výška H je 90 mm, dĺžka závitu L1 je 46 mm a veľkosť závitu je M6. Ide o menovité hodnoty podľa rozmerového označenia výrobcu. Pri montáži prevlečte ramená cez otvory v podklade alebo v podložke pod strmeň rovnakej veľkosti. Matice M6 uťahujte striedavo na oboch stranách, kým objímka rovnomerne nedosadne na rúru.

Povlak (zinkový) chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Únosnosť upevnenia závisí od podkladu, rúry a uťahovacej sily – určuje ju projekt.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Vyberte strmeň podľa vonkajšieho priemeru rúry – vnútorný rozstup ramien je A = 49 mm.
• ✓Prevlečte ramená cez otvory v podklade alebo v podložke pod strmeň rovnakej veľkosti.
• ✓Matice M6 uťahujte striedavo na oboch stranách, kým objímka rovnomerne nedosadne na rúru.
