Hliníkový trapézový mostík H-40 s EPDM 330 mm pre trapézový plech
produkt nedostupný
pridať do zoznamu želaní
3.64
Popis
Hliníkový trapézový mostík H-40 s EPDM 330 mm pre trapézový plech
Trapézový mostík H-40 je hliníkový montážny profil určený na priame uchytenie fotovoltaických panelov na strechách pokrytých trapézovým plechom. Vďaka výške 40 mm koľajnica zabezpečuje voľné prúdenie vzduchu pod modulom, čo umožňuje prirodzené chladenie a oddelenie panelu od zohriateho povrchu strechy. Profil spolupracuje so strednými a koncovými svorkami, ktoré sa upevňujú do horného kanála koľajnice pomocou skrutiek s šesťhrannou hlavou a štvorcových matíc.
Štandardná dĺžka mostíka je 330 mm. Montážne otvory pre skrutky sa vyhotovujú priamo na streche počas inštalácie, čo umožňuje presne prispôsobiť rozstup konkrétnemu profilu trapézového plechu. Spolu s mostíkom sa používajú tesnenia EPDM (komponenty PV-15), ktoré zabezpečujú tesné priľnutie k plechu a ochranu proti prenikaniu vody.
Rozmery a konštrukcia profilu
Profil je vyrobený z hliníka 6060, ktorý sa vyznačuje vysokou odolnosťou proti korózii a vplyvu atmosférických podmienok, dobrou mechanickou pevnosťou a húževnatosťou. Materiál je vhodný na eloxovanie, čo zaisťuje dodatočnú ochranu povrchu a estetické vyhotovenie.
- Šírka základne: 114 mm (±1,00 mm)
- Výška profilu: 40 mm
- Šírka hornej montážnej plochy: 50,5 mm
- Šírka štrbiny montážneho kanála: 9 mm (±0,50 mm)
- Hĺbka montážneho kanála: 15 mm
- Hrúbka steny: 1,4 mm
- Polomer zaoblenia: R0,5
Spôsob montáže na streche

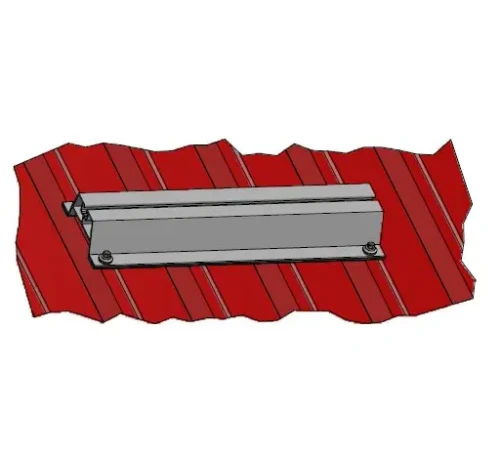

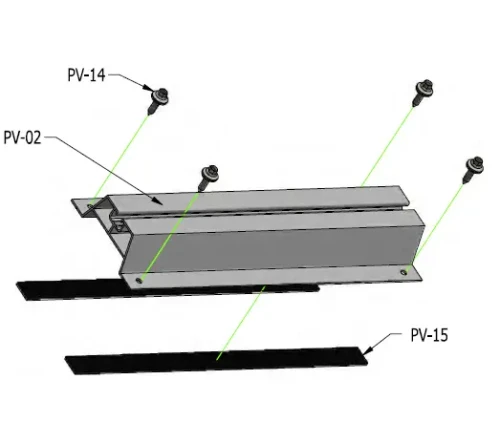

Trapézový mostík sa upevňuje priamo na trapézový plech pomocou samovŕtacích skrutiek (PV-14). Medzi profilom a plechom sa umiestňuje tesnenie EPDM (PV-15), ktoré chráni miesto prechodu pred presakovaním a tlmí vibrácie.
Upevnenie fotovoltaických panelov

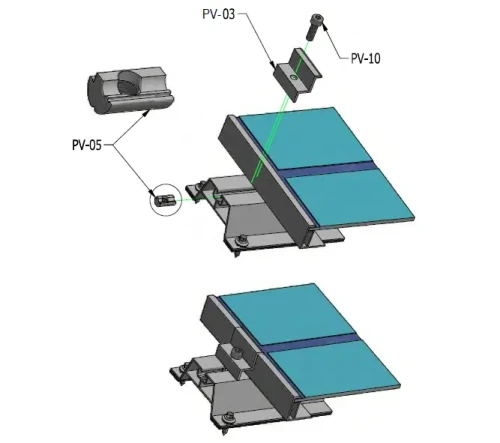

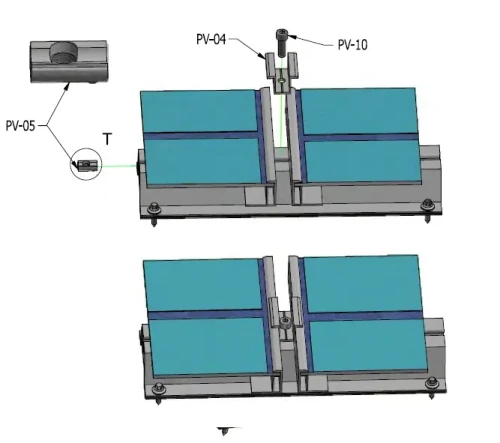

Fotovoltaické panely sa upevňujú do horného kanála mostíka pomocou koncových svoriek (PV-03) a stredných svoriek (PV-04). Na upevnenie svoriek slúžia skrutky so štvorcovými maticami (PV-10) a na zaistenie polohy panelov – zaisťovacie klipy (PV-05). Systém umožňuje rýchlu a opakovateľnú montáž FV inštalácie na strechách z trapézového plechu.
Technická špecifikácia
| Parameter | Hodnota |
|---|---|
| Materiál | Hliník 6060 |
| Dĺžka | 330 mm |
| Výška profilu | 40 mm |
| Šírka základne | 114 mm |
| Hrúbka steny | 1,4 mm |
| Hmotnosť produktu | 0,35 kg |
| Orientačná hmotnosť profilu | 1,32 kg/m |
| Tesnenie | EPDM |
| Použitie | Strechy z trapézového plechu |
