PSG konzola na držiak nábežky posuvnej brány samonósnej 130×75 mm
Zanechať spätnú väzbu k produktu
Konzola PSG na držiak nábežky posuvnej brány samonósnej z pozinkovanej ocele. Rozmery 130×75×55 mm, hrúbka plechu 3 mm. Uholník s podlhovastými otvormi na reguláciu pozície. Na bočnú montáž zásuvky nábežky. Hmotnosť 0,28 kg.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-250
Popis
PSG konzola na držiak nábežky posuvnej brány samonósnej 130×75 mm

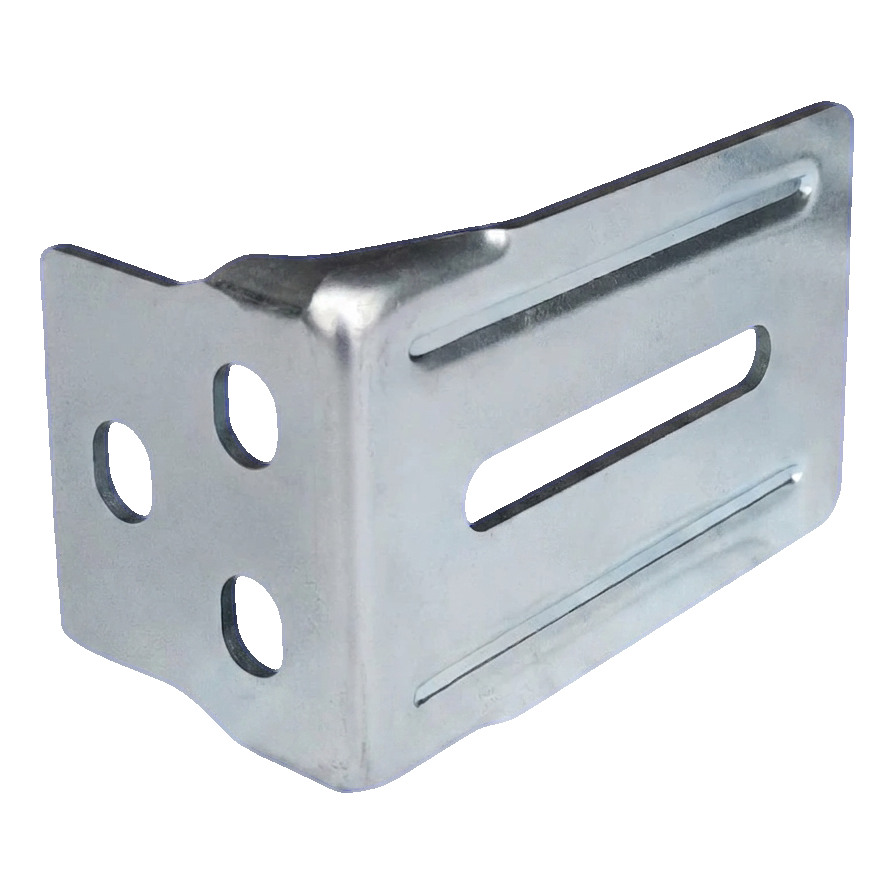

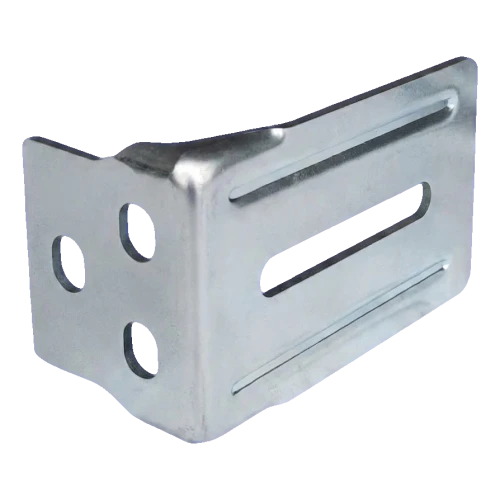

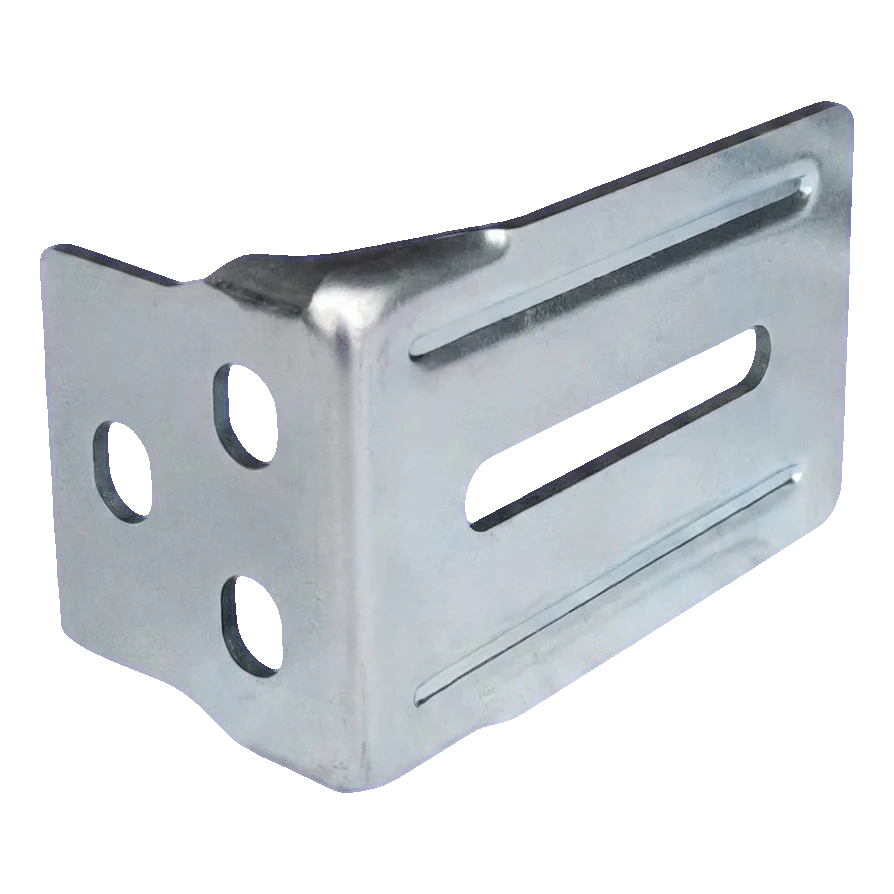

Konzola na držiak nábežky PSG je oceľový uholník určený na bočnú montáž zásuvky nábežky v posuvných samonósnych bránach. Vďaka solidnej konštrukcii z oceľového plechu hrúbky 3 mm zabezpečuje stabilné a trvanlivé uchytenie nábežkového mechanizmu — kľúčového prvku zodpovedného za správne zatvorenie posuvnej brány.
Konzola má tvar písmena L a je vybavená podlhovastými otvormi (fasolkovými) na vertikálnej aj horizontálnej prírube, čo umožňuje precíznu reguláciu pozície držiaka nábežky počas montáže. Okrúhle otvory na vertikálnej stene slúžia na dodatočné uchytenie. Takáto konštrukcia umožňuje inštalačným firmám rýchlu montáž s možnosťou korekcie nastavenia bez nutnosti prevŕtania nových otvorov.

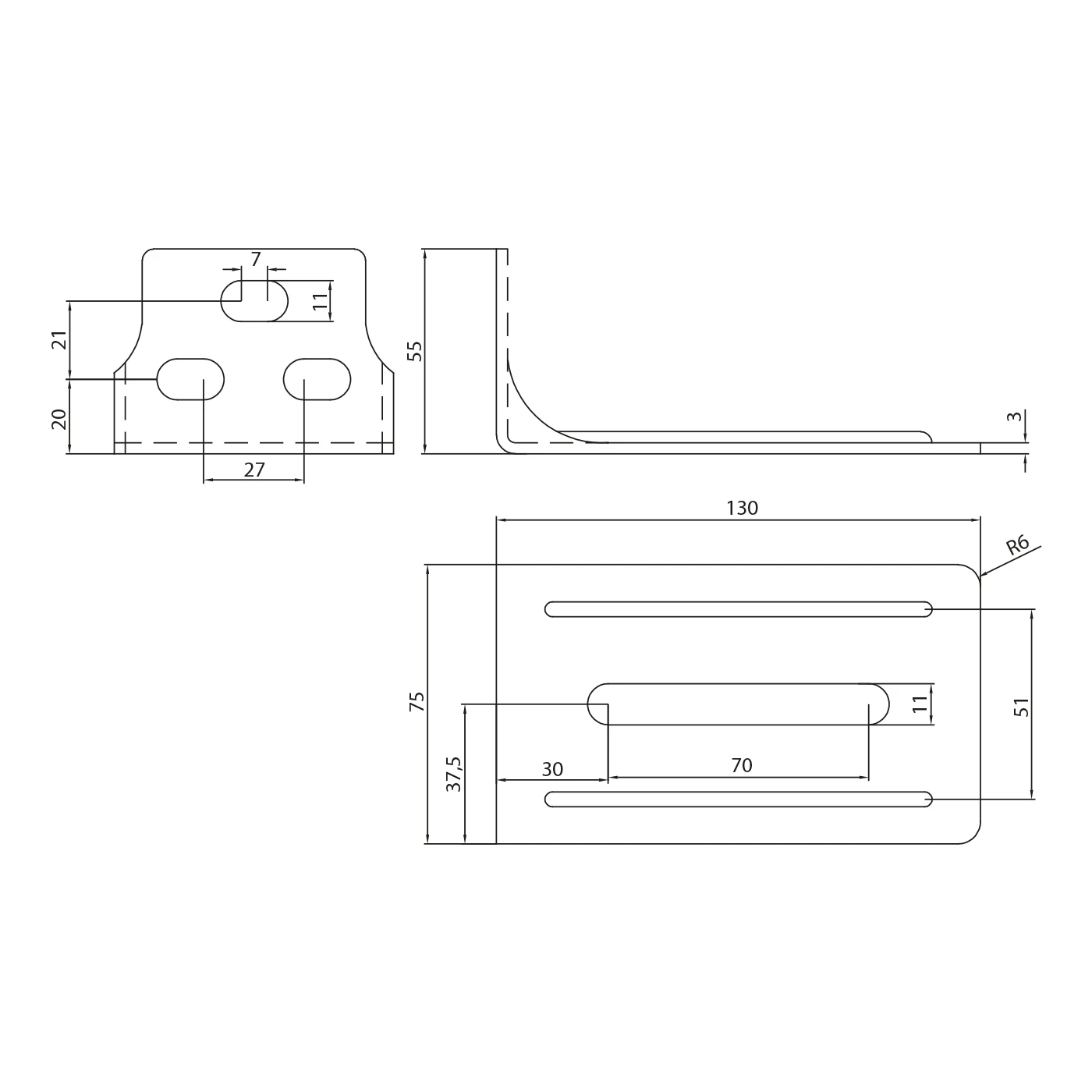

Rozmery a technická špecifikácia
- Dĺžka horizontálnej príruby (L): 130 mm
- Šírka konzoly: 75 mm
- Výška vertikálnej príruby (H): 55 mm
- Hrúbka plechu: 3 mm
- Polomer zaoblenia rohov: R6
- Podlhovasté otvory (regulačné): 11 mm šírky
- Dĺžka stredného podlhovastého otvoru (horizontálna príruba): 70 mm
- Rozostup osí podlhovastých otvorov (horizontálna príruba): 51 mm
- Rozostup otvorov (vertikálna príruba): 27 × 21 mm
- Materiál: pozinkovaná oceľ
- Hmotnosť: 0,28 kg
- EAN: 5901289670272
- Výrobca: PSG
Použitie a montáž
Konzola sa montuje bočne na stĺpik alebo nosnú konštrukciu brány. Vertikálna príruba s okrúhlymi a podlhovastými otvormi slúži na priskrutkovanie konzoly k podkladu, zatiaľ čo na horizontálnej prírube sa montuje držiak nábežky (zásuvka nábežky). Podlhovasté otvory zabezpečujú rozsah regulácie v troch osiach, čo umožňuje presné nastavenie pozície nábežkovej rolky vzhľadom na jazdnú koľaju samonósnej brány.
Prvok určený pre systém posuvných samonósnych brán PSG — garantuje plnú kompatibilitu s držiakmi nábežky tohto výrobcu.
