PSG konzol držiaka nábehu posuvnej brány – bočná montáž, oceľový
Zanechať spätnú väzbu k produktu

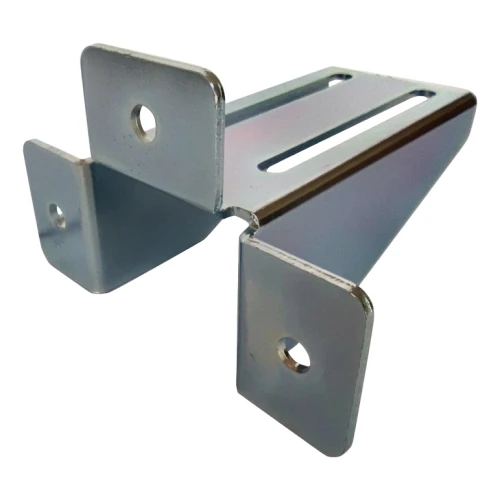

Konzol držiaka nábehu PSG z ocele, bočná montáž. Oceľový plech 4 mm, rozmery 174×113×175 mm, hmotnosť 1,156 kg. Vyloženie 175 mm, montážne otvory 3×⌀12 mm, regulačné otvory 130×11 mm. Pre samonósne posuvné brány.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-274
Popis
PSG konzol držiaka nábehu posuvnej brány – bočná montáž, oceľový
Konzol držiaka nábehu PSG je oceľový konštrukčný prvok určený na bočnú montáž púzdra nábehu v samonósnych posuvných bránach. Vďaka solidnej konštrukcii z oceľového plechu hrúbky 4 mm a precíznym montážnym otvorom zabezpečuje trvalé a stabilné uchytenie valčekového držiaka k stĺpu alebo stene. Produkt skracuje čas inštalácie — podlhovasté otvory (fazuľovité) umožňujú reguláciu pozície bez potreby opätovného vŕtania.
Konzol je nevyhnutným prvkom v systémoch posuvných brán, kde držiak nábehu musí byť namontovaný bočne, nie zhora. Osvedčuje sa všade tam, kde konštrukcia stĺpa alebo steny vyžaduje odsadenie púzdra nábehu od montážnej plochy — vyloženie 175 mm zabezpečuje vhodnú vzdialenosť.

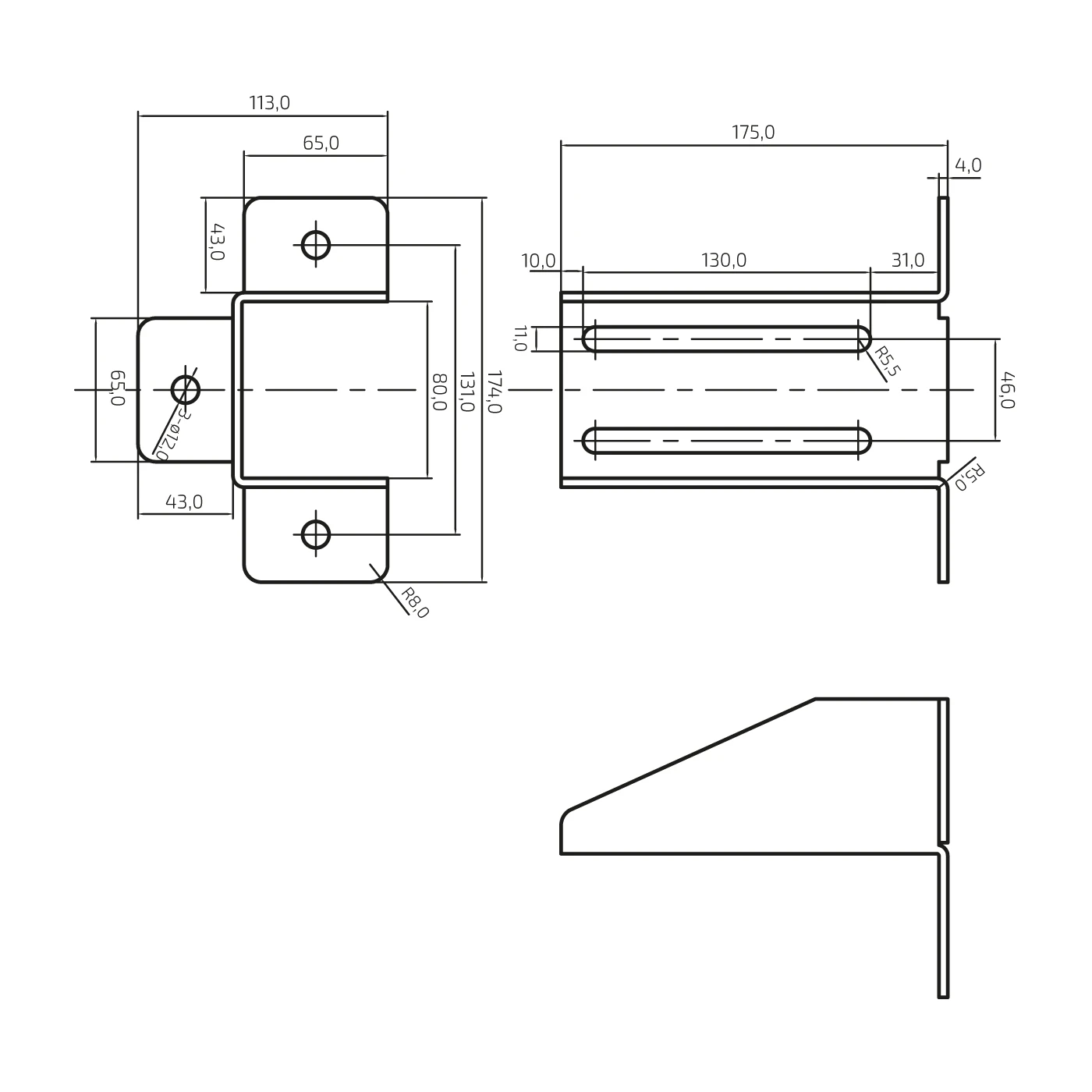

Celkové rozmery
- Celková výška: 174 mm
- Celková šírka: 113 mm
- Dĺžka (vyloženie od steny): 175 mm
- Výška korpusu: 80 mm
- Hrúbka plechu: 4 mm
- Hmotnosť: 1,156 kg
Montážne a regulačné otvory
- Montážne otvory: 3 × ⌀12 mm (na bočných prírubách)
- Rozstup montážnych otvorov (zvisle): 131 mm
- Podlhovasté otvory (fazuľovité): dĺžka 130 mm, šírka 11 mm
- Rozstup fazuľovitých otvorov (zvisle): 46 mm
- Vzdialenosť fazuľky od prednej hrany: 10 mm
- Vzdialenosť fazuľky od zadnej hrany: 31 mm
- Polomer zaoblenia fazuľky: R5,5
Upevňovacie príruby
- Rozmery bočných prírub: 65 × 43 mm
- Rozmery prednej príruby: 65 × 43 mm
- Polomer zaoblenia hrán: R8
- Polomer ohybu: R5
Materiálové a identifikačné údaje
- Materiál: oceľový plech
- Výrobca: PSG
- EAN: 5903313203593
Konzol je vhodný na montáž na oceľové aj betónové stĺpy. Podlhovasté otvory umožňujú presnú reguláciu pozície púzdra nábehu vo vodorovnej rovine, čo je obzvlášť užitočné pri korigovaní osi brány po osadení stĺpov. Tri okrúhle otvory ⌀12 mm na prírubách zabezpečujú spoľahlivé zakotvenie prvku k podkladu.
